FT232BM

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

FT232BM

Сообщение snayperAlfa » 10 июл 2008, 19:11

Ктото делал переходник c USB->FT232BM -> UART.Если да , то подкиньте схемку такого устройства.Желательно без смд-компонентов
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение FireFly » 10 июл 2008, 19:27

я делал, тока на FT232RL, оно на смд, но обвески меньше чем FT232BM
модуль у меня на сайте если интересно :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: FT232BM

Сообщение EdGull » 10 июл 2008, 20:11

может проще купить шнурок от мобилки?
или родной миниботовский сразу?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: FT232BM

Сообщение snayperAlfa » 10 июл 2008, 22:07

Я сначала хотел сделать на этой микросхеме(на твоем сайте набрел:)),но у меня в городе их нету:(.

Добавлено спустя 1 час 51 минуту 14 секунд:
А какой шнур если не секрет можно использовать? У него будут такиеже возможности как и микросхемы?:выставлять номер ком порта,скорость.Какие могут понадобиться драйвера

Добавлено спустя 3 минуты 39 секунд:
У меня есть шнур от Sony Erricson k750.Он часом не проканает? :oops:
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение FireFly » 10 июл 2008, 22:34

вот статейка по твоему вопросу интересная :wink:
http://radiokot.ru/circuit/digital/pcmod/05/
эти микры и используется в основном, есть еще кой какие экземпляры, но гиморойно с ними связываться
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: FT232BM

Сообщение snayperAlfa » 10 июл 2008, 22:46

Я эту схему и начал собирать.Там под смд компоненты.Я переделал под нормальные(исчезли некоторые конденсаторы:) ) и не получается нормально перенести рисунок на текстолит.Первый раз перенес рисунок и оказалось шо забыл зеркально отобразить:( . Пришлось ацетоном уничтожать риунок.Второй раз половина вообще не перенеслась :( .Вроде там какието кабели от сименсов мона использовать.
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение FireFly » 10 июл 2008, 23:02

можно многие кабели использовать, так как в основе они на однотипных микросхемах организованы, по той сцылке что я тебе дал как раз основные микры и есть, вообще поищи по инету получше - инфы много :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: FT232BM

Сообщение Кирилл » 11 июл 2008, 02:15

От к750 не пойдет ибо там просто провод, данный телефон взаимодействует с УСБ на прямую. нада брать шнурки от довольно старых телефонов. А еще можно у TI заказать бесплатно TUSB3410 и на ней это дело сделать.
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: FT232BM

Сообщение snayperAlfa » 11 июл 2008, 09:57

А где находится этот TI?Подскажите интернет-сайт и краткую инструкцию как там это на шару заказать
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение FireFly » 11 июл 2008, 10:07

http://focus.ti.com/docs/prod/folders/p ... b3410.html вот оно, но могешь не беспокоицо, халяву эту не высылают уже
Шнурок лучше возьми и не парься, все равно у тебя платы не получаюцо :D
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: FT232BM

Сообщение snayperAlfa » 11 июл 2008, 10:20

Скажите конкретно какие шнурки взять?От каких мобильных?Просто перечислите.
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение Myp » 11 июл 2008, 11:31

захош в магаз с мобилками
смотришь на шнурки
выбираешь самый дяшовый
(ну или самый красивый)
самое главное это чтобы посередине(ну может не совсем по середине) шнурка была коробочка!!!!
тоесть не просто кусок провода и 2 разъёма, а с прямоегольной/круглой хренькой посередине (если её открыть аккуратно, там будет микросхемка такая маленькая на платке)
постарайся чтобы эта коробочка не была наглухо запаяна и залита какойнить гадостью, а легкораскрываемая (ато захочешь припаять свой провод и запаришься расковыривать)
можешь взять вобще шнурок в прозрачном корпусе там сразу видно что внутри за микросхема

потом смотриш название микрухи написанное у неё на копусе и в интернете скачиваешь на неё даташит(ну чтоб сразу понять какие там у неё ножки тебе нужны)
и драйвер с сайта производителя
родной драйвер от шнурка категорически не используй!!
потому что он заточен для работы с мобилой а тебе нужен родной от производителя микрухи тоесть чисто USB-UART преобразоватль.
у тя появится в диспетчере устройств нечто вроде "USB-rs232 мост название фирмы микросхемы"
если недайбоже чтото не так, тогда идёшь обратно и берёш другой шнурок другой фирмы

когда всё будет как надо
разъём для мобилы отрезаешь и прячешь на будущее а шнурок используешь с удовольствием)
(кстати рекомендую подобрать чтоб разъём для мобилы был полезный, ну чтоб можно было его куданить приспособить, например такой как у подружки телефон или папы с мамой, тогда не отрезай его, а просто сделай отсоединяемым, буш им заодно картинки закачивать) )

фишка в том что все шнурки для мобильников отличаются только разными разъёмами и разными драйверами, внутри всё равно стоит один из аналогов FT232

ЗЫ
у меня шнурок от филипса ксениума 9@9e
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: FT232BM

Сообщение Master » 11 июл 2008, 12:41

Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: FT232BM

Сообщение snayperAlfa » 11 июл 2008, 14:36

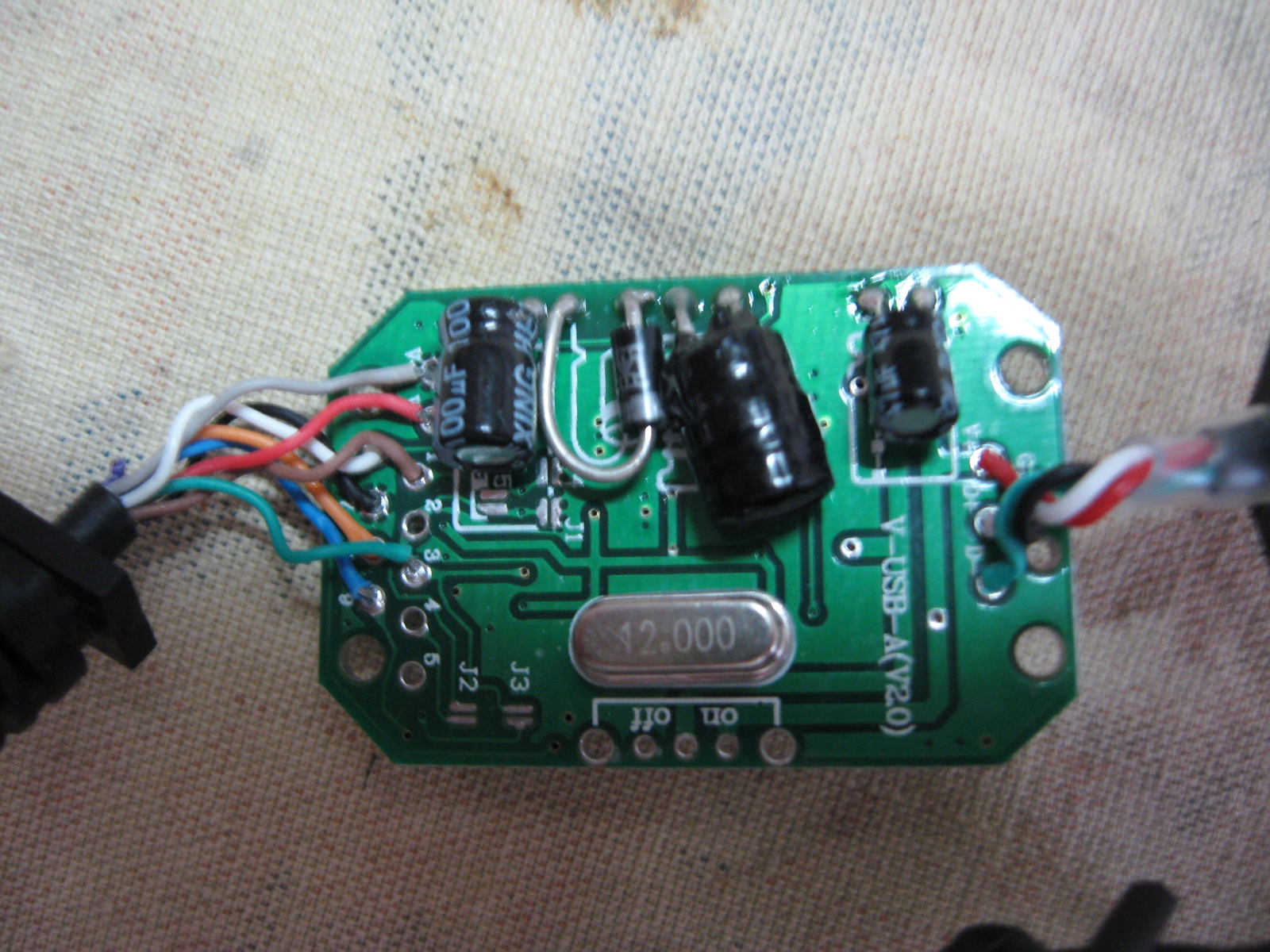

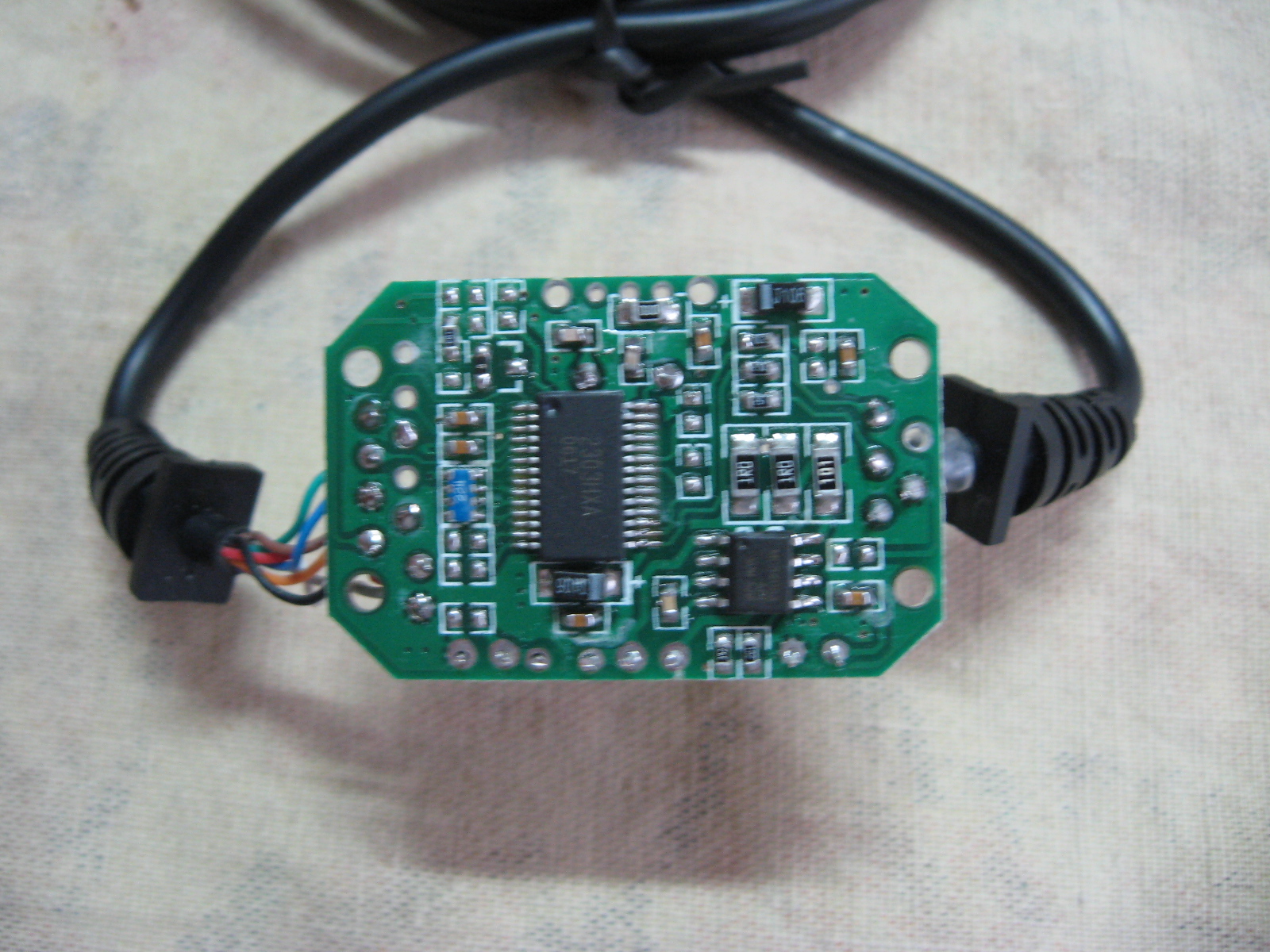

Взял я шнурок для сименсов.Разобрал:там микруха 2303HXA 0617.Даташит негде не могу найти
.

Я тут набрел на такую штуку
http://forum.allsiemens.com/viewtopic.p ... highlight=
Здается оно мне может подойти.Как согласовать уровни 3,3В и 5В.Я правильно думаю,что там 3,3?
Последний раз редактировалось snayperAlfa 11 июл 2008, 14:48, всего редактировалось 1 раз.
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение Myp » 11 июл 2008, 14:39

сфоткай плату с микрой выложи сюда
+ inf файл от драйвера кидай

посмотрим шо це таке
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
