FT232BM

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Re: FT232BM

Сообщение blindman » 11 июл 2008, 14:51

Это Prolific
Ищи PL-2303HX
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: FT232BM

Сообщение snayperAlfa » 11 июл 2008, 15:00

Вот текст драйвера
ser2pl.inf
Код: Выделить всёРазвернуть
;
;   SER2PL.INF (for Windows 2000/XP/2003)
;
;   Copyright (c) 2000, Prolific Technology Inc.

[version]
signature="$Windows NT$"
Class=Ports
ClassGuid={4D36E978-E325-11CE-BFC1-08002BE10318}
Provider=%Pro%
catalogfile=pl2303.cat
DriverVer=07/25/2005,2.0.2.1

[SourceDisksNames]
1=%Pro.Disk%,,,

[ControlFlags]
ExcludeFromSelect = USBVID_067b&PID_2303

[SourceDisksFiles]
ser2pl.sys=1

[DestinationDirs]
DefaultDestDir=12
ComPort.NT.Copy=12

[Manufacturer]
%Pro%=Pro

[Pro]
%DeviceDesc% = ComPort, USBVID_067B&PID_2303

[ComPort.NT]
CopyFiles=ComPort.NT.Copy
AddReg=ComPort.NT.AddReg

[ComPort.NT.HW]
AddReg=ComPort.NT.HW.AddReg

[ComPort.NT.Copy]
ser2pl.sys

[ComPort.NT.AddReg]
HKR,,DevLoader,,*ntkern
HKR,,NTMPDriver,,ser2pl.sys
HKR,,EnumPropPages32,,"MsPorts.dll,SerialPortPropPageProvider"

[ComPort.NT.HW.AddReg]
HKR,,"UpperFilters",0x00010000,"serenum"

[ComPort.NT.Services]
AddService = Ser2pl, 0x00000002, Serial_Service_Inst
AddService = Serenum,,Serenum_Service_Inst

[Serial_Service_Inst]
DisplayName    = %Serial.SVCDESC%
ServiceType    = 1               ; SERVICE_KERNEL_DRIVER
StartType      = 3               ; SERVICE_SYSTEM_START (this driver may do detection)
ErrorControl   = 1               ; SERVICE_ERROR_IGNORE
ServiceBinary  = %12%ser2pl.sys
LoadOrderGroup = Base

[Serenum_Service_Inst]
DisplayName    = %Serenum.SVCDESC%
ServiceType    = 1               ; SERVICE_KERNEL_DRIVER
StartType      = 3               ; SERVICE_DEMAND_START
ErrorControl   = 1               ; SERVICE_ERROR_NORMAL
ServiceBinary  = %12%serenum.sys
LoadOrderGroup = PNP Filter

[Strings]
Pro = "Prolific"
Pro.Disk="USB-Serial Cable Diskette"
DeviceDesc = "Prolific USB-to-Serial Comm Port"
Serial.SVCDESC   = "Prolific2 Serial port driver"
Serenum.SVCDESC = "Serenum Filter Driver"


Добавлено спустя 6 минут 13 секунд:
Нашел даташит http://www.prolific.com.tw/support/file ... X_v15E.pdf.Не могу разобраться с напряжениями на RX и TX.Надо брать контакты непосредственно сразу у микрухи мимо других элементов?
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение blindman » 11 июл 2008, 15:10

Да, с выводов. Выход там 3.3 должен быть, вход 5V tolerant
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: FT232BM

Сообщение Кирилл » 11 июл 2008, 15:21

FireFly писал(а):http://focus.ti.com/docs/prod/folders/print/tusb3410.html вот оно, но могешь не беспокоицо, халяву эту не высылают уже

Я обеспокоен!!! 4 дня назад принесли посылку с 5 этими микросхемами! не надо народ дезинформировать :wink:
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: FT232BM

Сообщение snayperAlfa » 11 июл 2008, 15:22

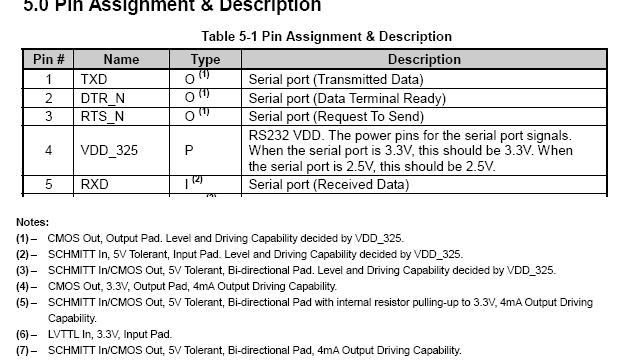

Тоесть припаиваю провода к 1(TXD) и 5(RXD) выводу микрухи и спокойно подключаю это дело к AtMega16? Если я правильно понял по даташиту то надо на 4(VDD_325) контакт подать +5V.
.JPG
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение blindman » 11 июл 2008, 15:43

По даташиту VDD_325 не более 3.6в
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: FT232BM

Сообщение Myp » 11 июл 2008, 15:46

DeviceDesc = "Prolific USB-to-Serial Comm Port"

угу, он самый пролифик =)
они даж походу родной драйвер кинули =)
я боялся что может какойто левый, типа как у меня к филипсу.

зачем 5 вольт на 4 ногу??
если уровни 3.3 то 3.3 вольта, если 2.5 то 2.5 вольт про 5 вольт ничо не сказано
а вобще имхо там уже всё сделано как надо и ничо не надо мудрить =)


Надо брать контакты непосредственно сразу у микрухи мимо других элементов?
ну это ты уже подумай, какие там элементы у тебя напаяны и будут ли влиять
лично я просто отрезал разъём к мобиле и 2 проводка из косички заюзал нужных
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: FT232BM

Сообщение snayperAlfa » 11 июл 2008, 15:48

Так шо тогда не получиться использовать его в качестве UART?Хочу соеденить Мегу16 с компом
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение Myp » 11 июл 2008, 15:53

ПОЛУЧИТСЯ!!!
скачивай родной драйвер с сайта пролифика
устанавливай его и используй кабель)

ты для какого телефона кабель взял?
смотри распайку разъёма телефона этого в интернете
и для своих нужд используй 2 нужных тебе контакта :)
нафик ничо паять не надо, просто найти 2 нужных тебе проводка из всех присутствующих и подключай их к меге
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: FT232BM

Сообщение snayperAlfa » 11 июл 2008, 16:31

Драйвер скачал.Щас буду паять.Шнур для кучи сименсов.

Добавлено спустя 35 минут 9 секунд:
Закоротил RX и TX.Запустил терминал.Отправляю и принимаю то шо отправил.Это хорошо.Щам попробую к меге подсоеденить
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение blindman » 11 июл 2008, 16:42

Эхо в терминале выключено?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: FT232BM

Сообщение snayperAlfa » 11 июл 2008, 17:01

Всем БОЛЬШОЕ СПАСИБО!!!Передаю информацию с МК в комп.Принимаю информацию с компа в МК и вывожу на ЖК. :Bravo:
Какое такое ЭХО?

Добавлено спустя 2 минуты 1 секунду:
Какую максимальную длинну кабеля можно использовать для RX и TX?
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение Master » 11 июл 2008, 17:09

Какую максимальную длинну кабеля можно использовать для RX и TX?

Мы в цеху кидали на 150 м.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: FT232BM

Сообщение snayperAlfa » 11 июл 2008, 18:45

Нифига ж себе :shock: На какой скорости лучше передаваь и принимать данные. У меня щас тоит 9600 и нормально. Поставил 128000 -> не хочет

Добавлено спустя 31 минуту 44 секунды:
Кирилл писал(а):
FireFly писал(а):http://focus.ti.com/docs/prod/folders/print/tusb3410.html вот оно, но могешь не беспокоицо, халяву эту не высылают уже

Я обеспокоен!!! 4 дня назад принесли посылку с 5 этими микросхемами! не надо народ дезинформировать :wink:


А поподробнее, как там образцы заказать, можно?
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: FT232BM

Сообщение Кирилл » 11 июл 2008, 19:19

Про бесплатные образцы вот тут расписано. Все предельно просто. Регистрируешься, выбираешь что надо, жмешь "Request Free Sample" указываешь количество, подтверждаешь контактные данные и все.
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic
