Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение loid » 29 июл 2008, 09:38

как это? тактируюсь от внешнего кварца. ничего не менял, просто поменял чип. Значит что то во фьюзах, или чего то не догоняю
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение EdGull » 29 июл 2008, 10:48

а что фусибиты считают по этому поводу?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение loid » 29 июл 2008, 13:28

А что они могут говорить? Народ ну подскажите что я не правильно делаю, наверно было уже у кого то такая история. Не могут же два чипа подряд глючить.
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение EdGull » 29 июл 2008, 13:29

прочитай фусибиты и выложи скриншот здесь
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение loid » 29 июл 2008, 13:49

на прошлой странице выкладывал
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение EdGull » 29 июл 2008, 13:55

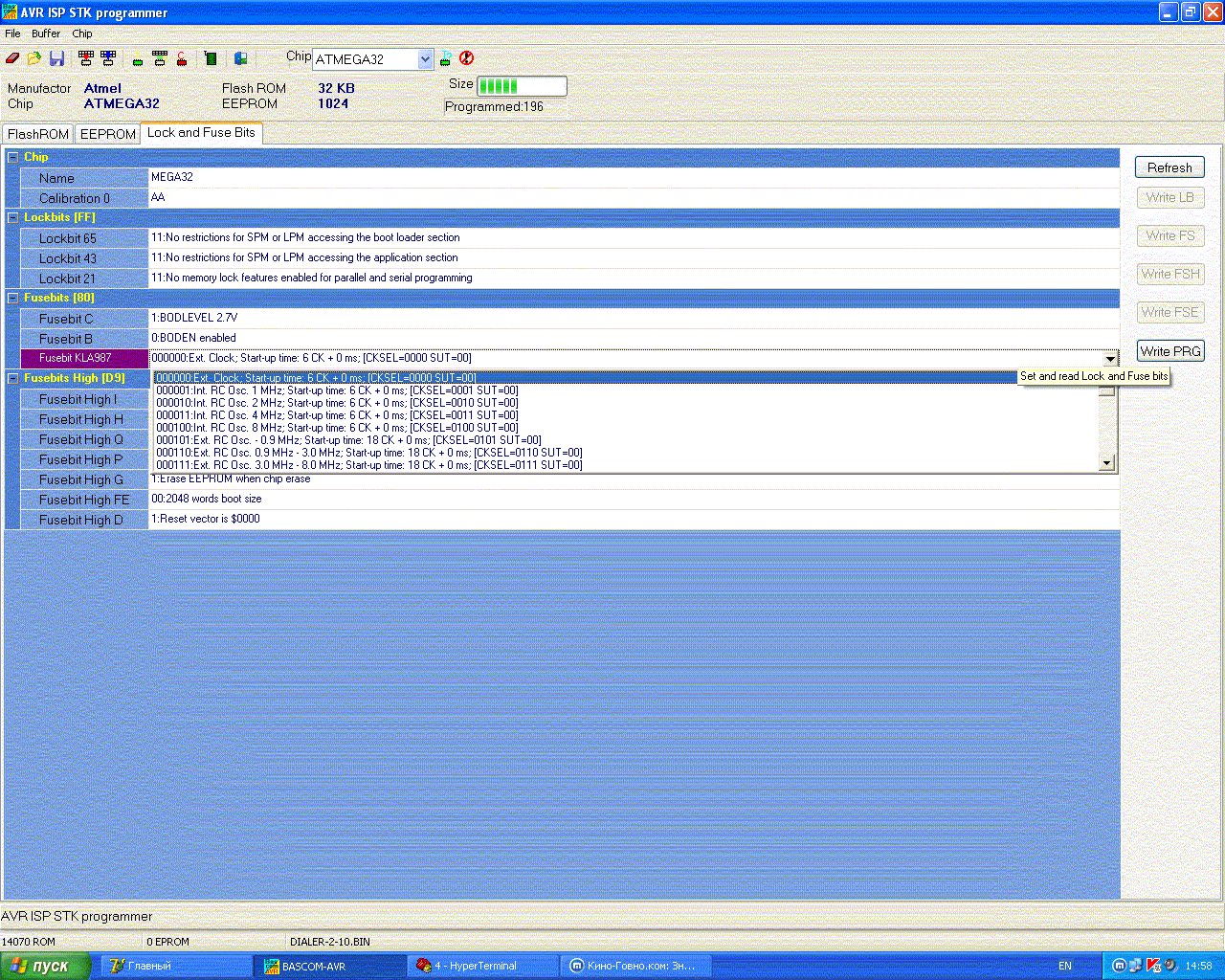

прошей васиком с стк200
у него фусибиты имеют человеческие названия
и всё сразу станет ясно
ща скриншот выложу
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение loid » 29 июл 2008, 14:06

Я в ВАСИКе для АВР не шарю.
На старом чипе когда начал его программировать, фьюзы совсем не трогал, всё работало и так нормально. С этими не знаю что. Может AVR123 что подскажет, он думаю CodeVisionAVR знает как пять пальцев.
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение EdGull » 29 июл 2008, 14:14

а тебе и не надо шарить.
установи, запусти, запусти программирование в ручном режиме, выскочит указанное окошко, выбери свой хекс и заливай на здоровье.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение loid » 29 июл 2008, 17:42

Всё, разобрался! :Yahoo!: Нашел причину, и как я думал было дело в фьюзах. Тем кто пользуется CodeVisionAVR будет полезно знать это. :) Причина бональна.
В общем так, нажимаем кнопочку RUN THE CHIP PROGRAMMER, появлается окно. Выставляем всё что нам нужно и нажимаем кнопочку PROGRAMM ALL. По идее она должа программировать всё (флэш память, eeprom, фьюзы и т.п.), но выяснил один прикол (прокол). Считываю фьюзы, те что в чипе, выставляю нужные мне, нажимаю эту волшебную кнопочку. Программа прошивается и всё что по идее должно прошиться, а нет. Считываю опять фьюзы, а они какие были такие и остались. Считываю снова, меняю, но теперь прошиваю только фьюзы нажимая Programm -> Fuse Bit(s). И тут вуаля, после считывания все фьюзы те что я до этого и выставлял.

Не знаю глюк ли это моей версии, может у других по-другому. Качал программу с avr123.nm.ru
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение Myp » 29 июл 2008, 18:47

у тя галочка стоит?
Program fuse bit(s)

сверху над списком фьюзов?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение loid » 30 июл 2008, 05:52

А там хоть с галочкой хоть без неё, результат один - фьюзы таким образом применяться не хотят. Ну ладно, хорошо хоть разобрались.
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение rig » 30 июл 2008, 12:43

версию CodeVisionAVR озвуч. я этой галочкой спокойно валил МК, все в 1 прошивал по неопытности в свое время.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение loid » 30 июл 2008, 13:51

версия 1.25.7а
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение Master » 31 июл 2008, 22:04

От ты лошара, от ты хацкер, ааааааа :ROFL:
Это я так прикалываюсь.
Я ваще всегда вначале:
1. Читаю фьюзы, жму Yes, т. е. проставить фьюзы как они прочитаны.
2. Если они не как нужно, то выставлюя как нада и шью тока фьюзы.
3. Убираю галку.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Фьюзы в AVR - помогите разобраться(для новичков и гуру)

Сообщение mica » 12 окт 2008, 10:10

А у меня лажа с частотой была. Не соответствовала реальная частота с выставленной в программе. EdGull спросил про фьюзы, начались мои изыскания.
Хм. Странно. Поставил CodeVisionAVR, так как в WinAVR не нашел где ставить фусибиты. Поразбирался - залил всё-таки программу в МК с фусибитами прям как в курсе (avr123.nm.ru) указано. CKSEL 1111 SUT 10 CKOPT 1. Т.е. галочку ставил только рядом с SUT0=0. Прекрасно, заработало как надо. Но упало напряжение в разы, диод еле-еле мигал. Решил попробовать убрать и эту галочку, залил снова программу - всё так же.
Залил, как раньше, ту же программу через WinAvr - с напряжением всё прекрасно, с частотой всё на этот раз прекрасно. Чудеса.
Это объяснимо, товарищи?
Аватара пользователя
mica

Сообщения: 41
Зарегистрирован: 10 окт 2008, 01:37
Откуда: Мск
