Прикольная железка (Propeller P8X32A от Parallax)

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Re: Прикольная железка (Propeller P8X32A от Parallax)

Сообщение Different » 19 окт 2008, 21:08

hudbrog писал(а):А попробовал таки кто-нить пропеллер на практике? Мне вот чета вздумалось себе взять такое чудо на погонять, как раз к последнему проекту )

Да проектов полно. Например, в форуме parallax есть ссылки на реальные вещи.
Один мой знакомый сделал на заказ проект двухканального осциллографа для учебных целей. :good:
Фотки прикладываются.
Вложения

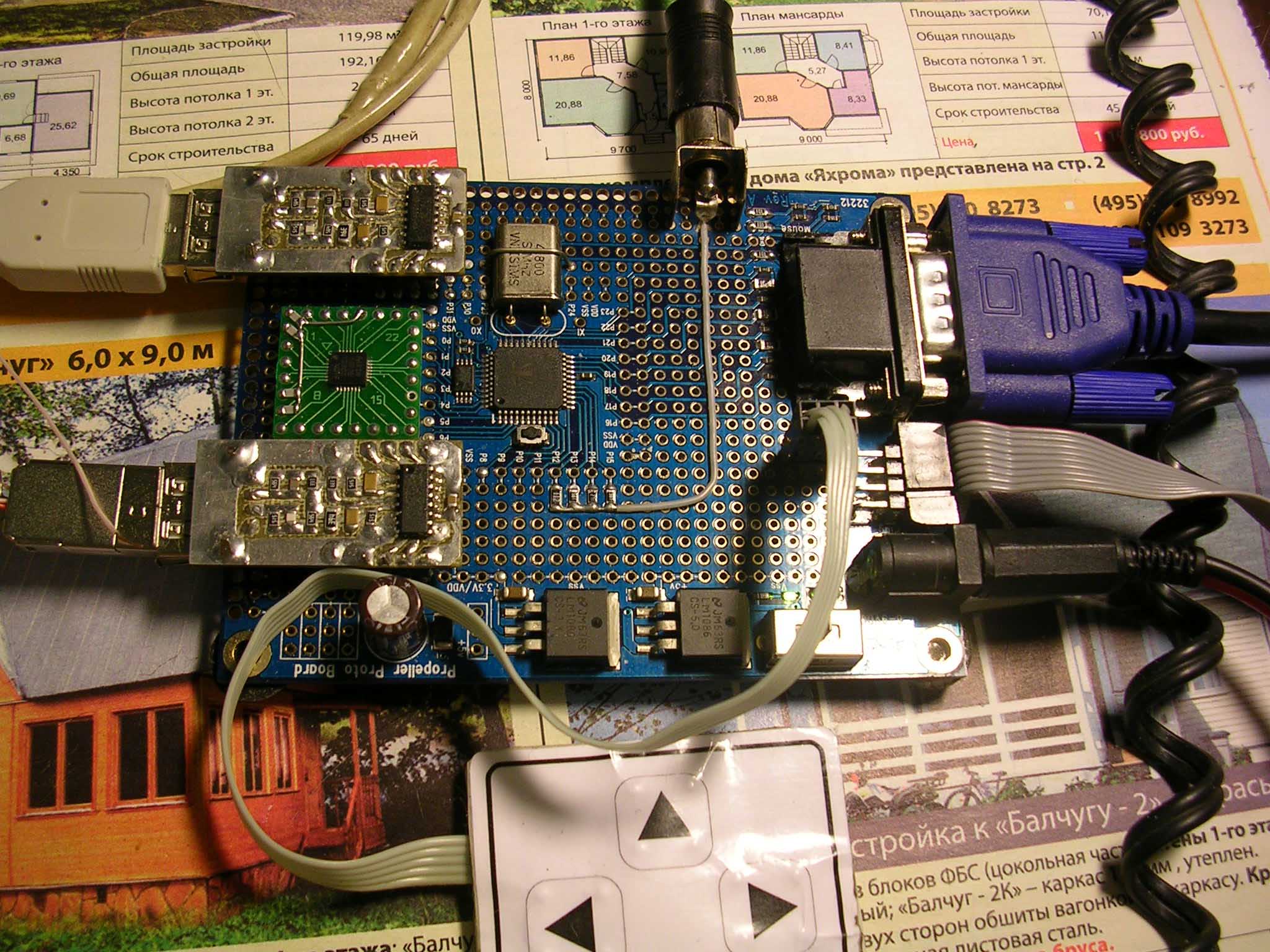

Плата на базе Propeller Proto Board.

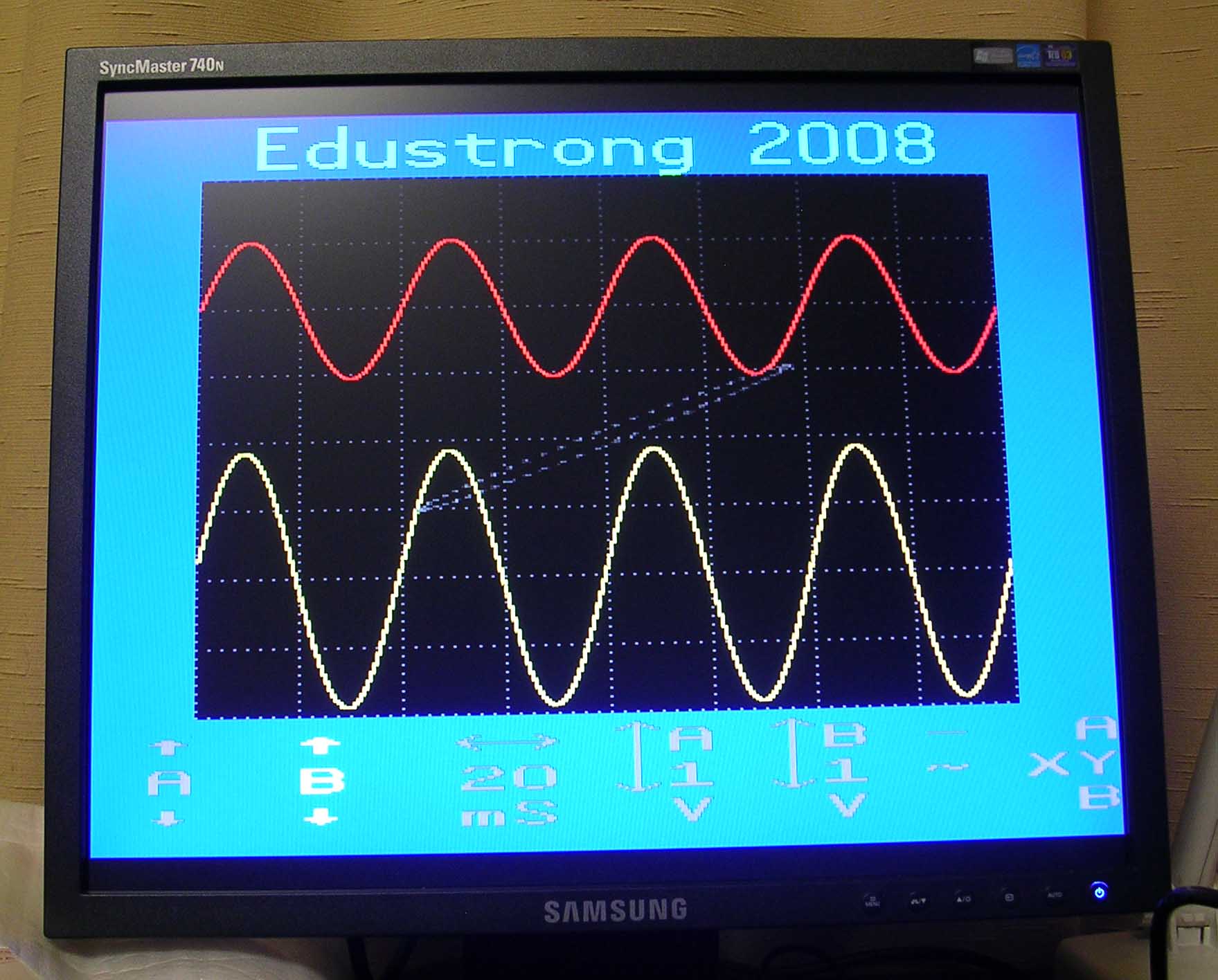

Картинка на дисплее.
Show Demo.jpg

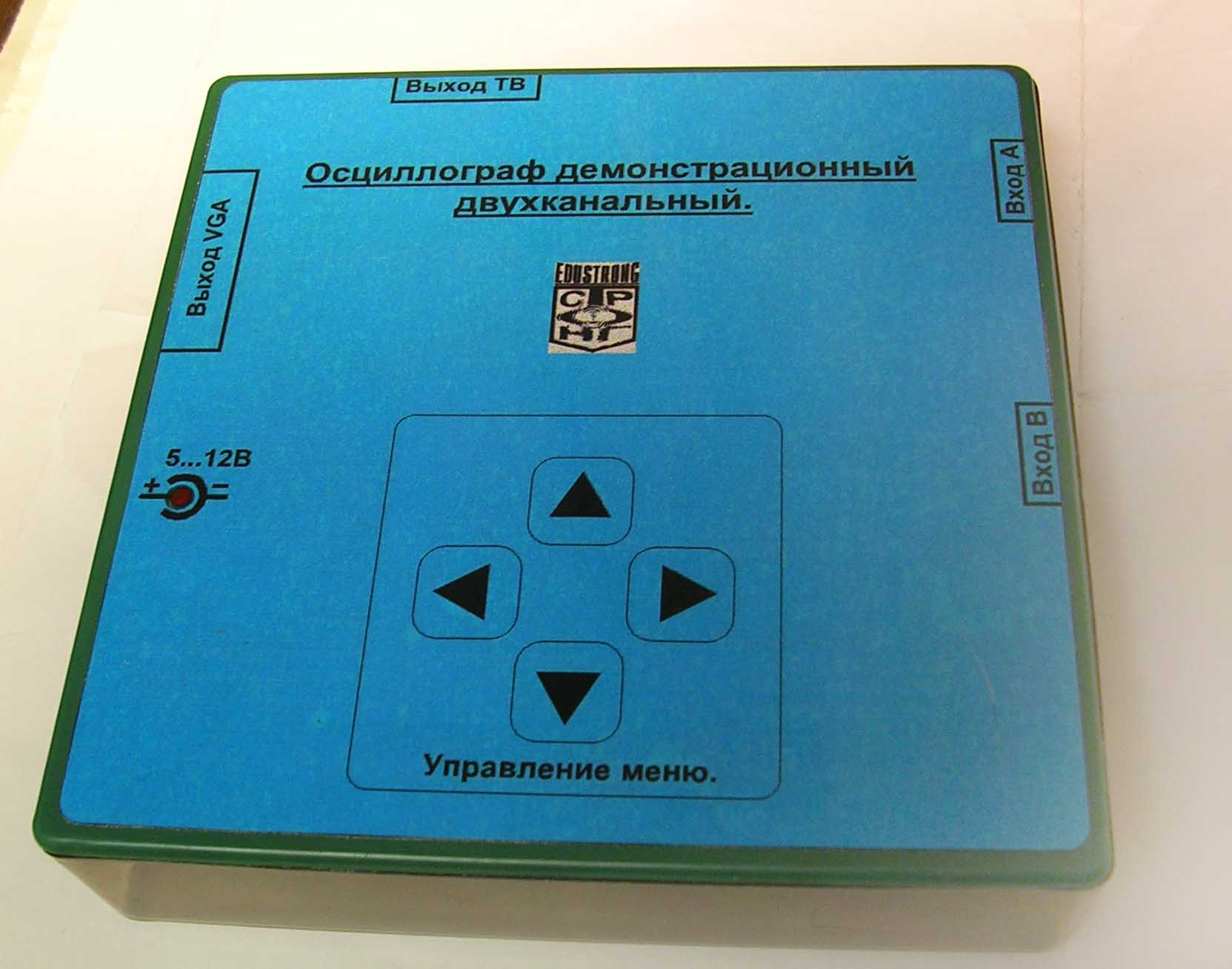

Внешний вид осциллографа.
Different

Сообщения: 29
Зарегистрирован: 10 дек 2007, 17:45
Откуда: Москва

Re: Прикольная железка (Propeller P8X32A от Parallax)

Сообщение EdGull » 19 окт 2008, 21:15

на какую частоту?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Прикольная железка (Propeller P8X32A от Parallax)

Сообщение Different » 19 окт 2008, 21:54

EdGull писал(а):на какую частоту?

Кажется, несколько мегагерц. Попробую уточнить у автора.
Да, это не "профессиональные аппарат", но и повторить его гораздо проще.
Хотя проект коммерческий...
Different

Сообщения: 29
Зарегистрирован: 10 дек 2007, 17:45
Откуда: Москва

Re: Прикольная железка (Propeller P8X32A от Parallax)

Сообщение Виталий » 19 окт 2008, 23:20

http://www.uchkollektor.ru/func.php

см. в инфо...
помоему не очень...
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Прикольная железка (Propeller P8X32A от Parallax)

Сообщение Different » 20 окт 2008, 07:12

Виталий писал(а):http://www.uchkollektor.ru/func.php

см. в инфо...
помоему не очень...

Это что-то не то совсем.
Different

Сообщения: 29
Зарегистрирован: 10 дек 2007, 17:45
Откуда: Москва

Re: Прикольная железка (Propeller P8X32A от Parallax)

Сообщение avr123.nm.ru » 20 окт 2008, 07:47

http://ImageCraft.com - обновил компилятор для ПРОПЕЛЛЕРА и примерчики в комплекте идут.
А модель Propeller P8X32A от Parallax в PROTEUS должна быть.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Прикольная железка (Propeller P8X32A от Parallax)

Сообщение Different » 20 окт 2008, 20:39

avr123.nm.ru писал(а):А модель Propeller P8X32A от Parallax в PROTEUS должна быть.

Для EAGLE библиотечка тоже есть, можно взять со sparkfun.com.

Вот параметры осциллографа на Propeller P8X32A:
Два канала на основе 8-разрядного АЦП со скоростью выборок 3,2MSPS в каждом (было сделано для удобства, можно до 5MSPS, если поправить прошивку)
12 диапазонов по X-шкале: 10мкс/дел, 20мкс/дел, 50мкс/дел, 100мкс/дел, 200мкс/дел, 500мкс/дел, 1мс/дел, 2мс/дел, 5мс/дел, 10мс/дел, 20мс/дел и 50мс/дел.
7 диапазонов по Y-шкале: 10В/дел (с делителем 1/10), 1В/дел, 500мВ/дел, 200мВ/дел, 100мВ/дел, 50мВ/дел и 20мВ/дел.
АЦП -> двухканальный MAX1191ETI, канальные усилители -> МСР6S26-I/SL, процессор P8X32A-Q44, кварц на 5МГц, внешняя EEPROM, стабилизаторы...
Выход VGA на монитор и видеовыход на телевизор.
Управление 4-мя кнопками.
Питание от внешнего блока питания.

P.S. На самом деле. ничего не мешает скрестить Propeller с ADC1173 (National Semi) на 15MSPS -> http://forums.parallax.com/forums/defau ... 5&m=292291
И даже с более скоростными АЦП до 100MSPS, например ADC08100 -> http://forums.parallax.com/forums/defau ... 77#m303077
