Тестовую плату для ATmega16 сделал - вот:

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Сообщение Master » 25 апр 2007, 00:23

Подключал к моей тестовой плате LCD HD44780 через шлейф. Не пахает - МК виснет. Может это из-за светодиодов??? Разводку проверял раз 20 точно. Шлейф укоротил до 5 см. Развел плату специально для LCD (сделал типа часы :)) все работает. В чем может быть дело?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 25 апр 2007, 00:24

Master писал(а):Подключал к моей тестовой плате LCD HD44780 через шлейф. Не пахает - МК виснет. Может это из-за светодиодов??? Разводку проверял раз 20 точно. Шлейф укоротил до 5 см. Развел плату специально для LCD (сделал типа часы :)) все работает. В чем может быть дело?

ну это
длинна шлейфа большая была
может у тебя туда фонило чтото, шнур от паяльника например =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15896
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение SS » 07 июн 2007, 03:46

А с потушеными светодидами было всё хорошо?
SS

Сообщения: 71
Зарегистрирован: 01 май 2006, 23:00
Откуда: Ukrain

Сообщение Master » 07 июн 2007, 11:50

SS писал(а):А с потушеными светодидами было всё хорошо?

А светодиоды низя потушить они припаяны и показывают лог состояния ножек - горит-"0", не горит "1". Шлейф укорачивал до 3см. Потом плюнул и развел отдельно плату для МК и LCD думал может не работает режим полубайтового обмена - все работает (снова сделал часы). В протеусе тестил с подключенными светиками там тоже все ОК. Короче нада думать, я пока забросил.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Chooze » 07 июн 2007, 12:51

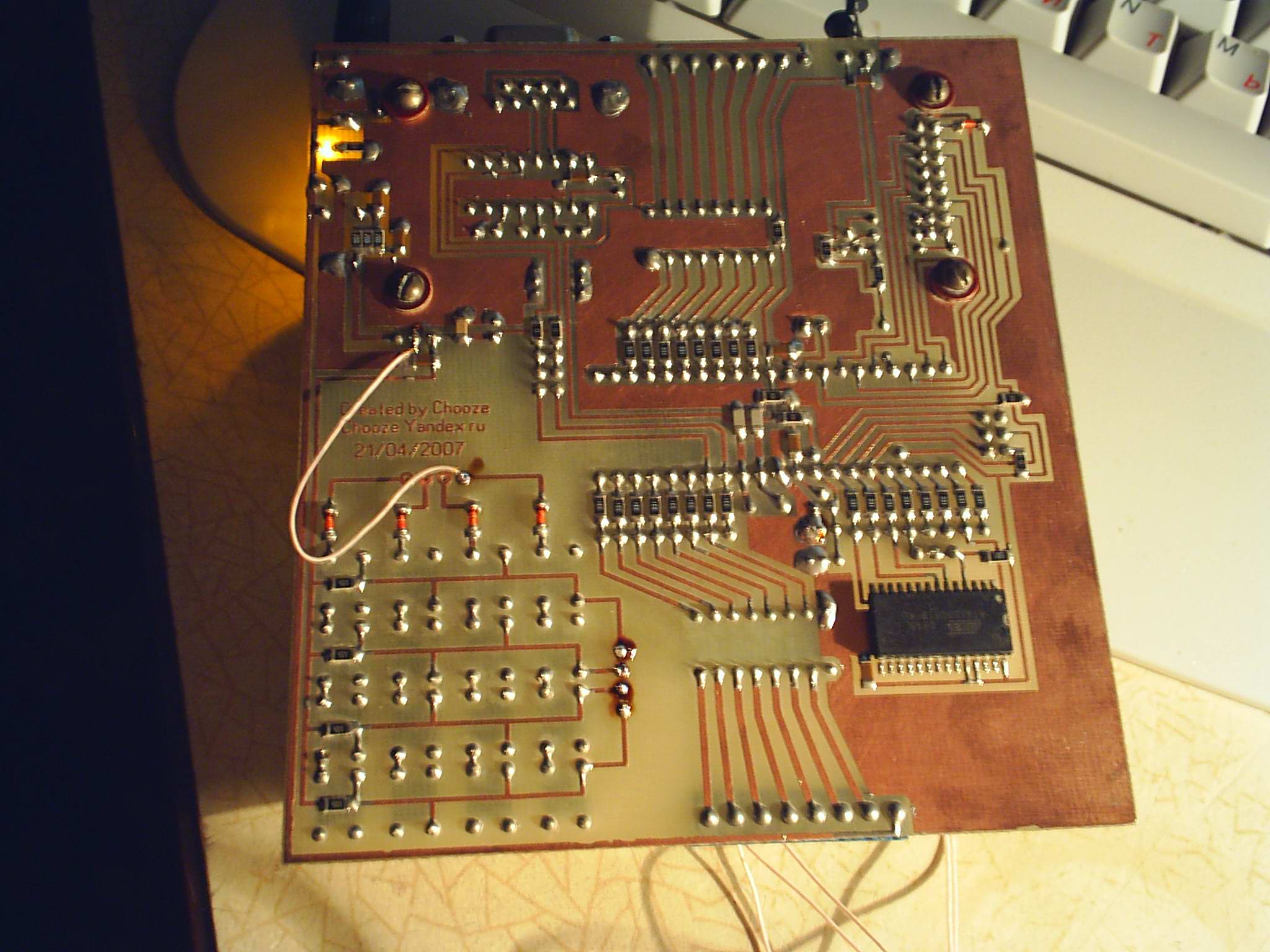

Вот мая тест плата - на ней порт жк есть и много всякой каки припаяно вот! Даже память припоять мона и клавка!!!
Обновлённая разводка платы!  Последний вариант!
Вложения
Моя для МК Mega16 _2.rar
(38.11 КиБ) Скачиваний: 379
Последний раз редактировалось Chooze 16 июн 2007, 21:21, всего редактировалось 2 раз(а).
Chooze

Сообщения: 79
Зарегистрирован: 03 фев 2007, 20:24
Откуда: Омск

Сообщение Master » 07 июн 2007, 16:33

Солидно. Уважаю. Тока LCD получается стационарно подключен к одному из портов.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Chooze » 08 июн 2007, 12:55

Заместо лсд мона подключить всё чего угодно вилочка тама стоит у меня. Завтра фото выложу.
Chooze

Сообщения: 79
Зарегистрирован: 03 фев 2007, 20:24
Откуда: Омск

Сообщение Master » 09 июн 2007, 18:04

Сегодня уже завтра. И гиде фото?  :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Валерос » 09 июн 2007, 22:22

Из-за светиков вся фигня, у меня таже херня была(только графLCD), светики отключаю всё пашет...
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Chooze » 13 июн 2007, 20:49

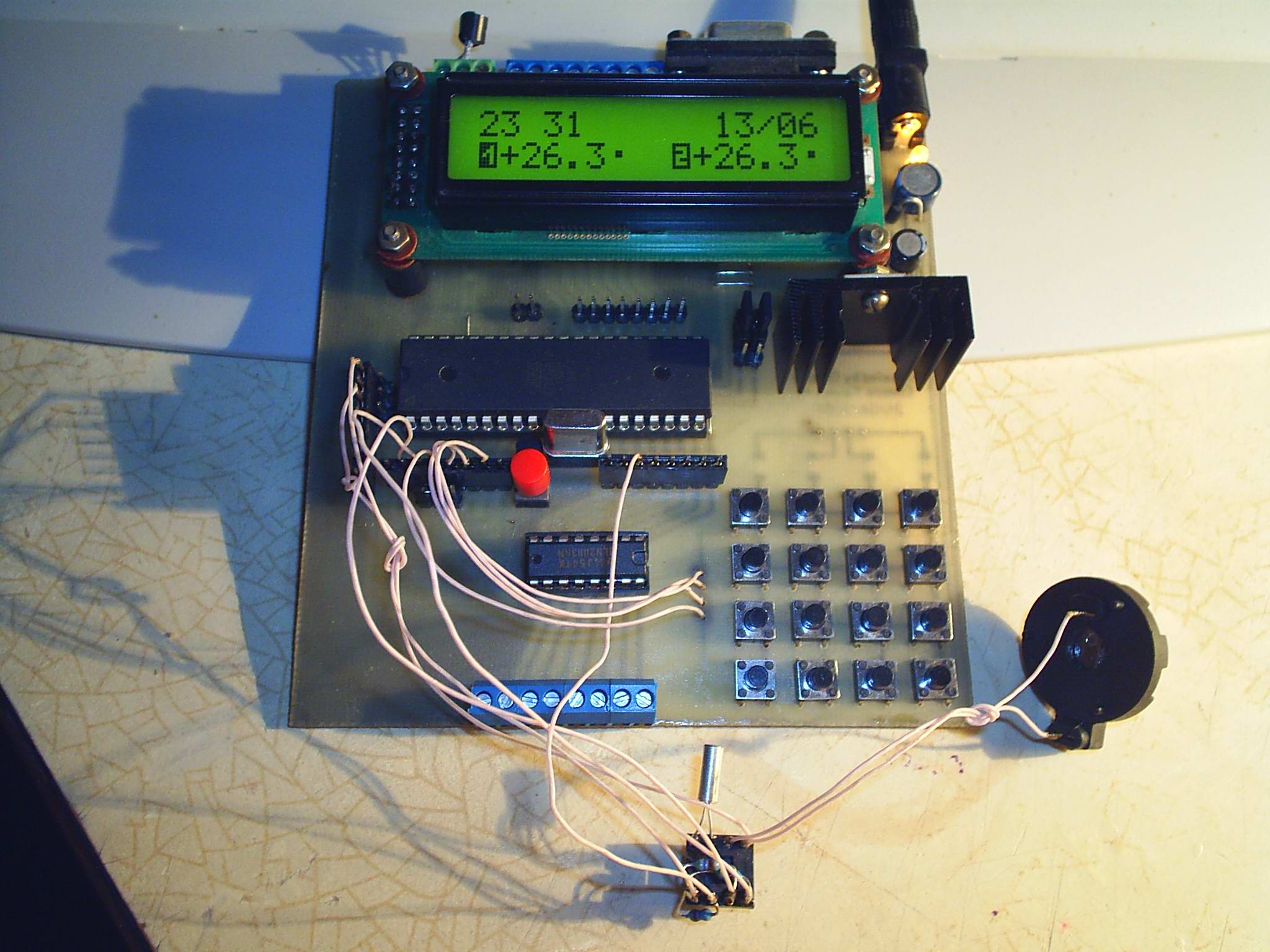

Вот моя платка  -  к ней сейчас подключены часики 1307 и два 18B20 вот!
Вложения
Chooze

Сообщения: 79
Зарегистрирован: 03 фев 2007, 20:24
Откуда: Омск

Сообщение avr123.nm.ru » 13 июн 2007, 22:37

COOL !!!     :lol:
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Master » 14 июн 2007, 17:54

Красиво.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение SS » 16 июн 2007, 00:09

Chooze писал(а):Вот мая тест плата - на ней порт жк есть и много всякой каки припаяно вот! Даже память припоять мона и клавка!!!

А УАРТ, правильно разведен?
SS

Сообщения: 71
Зарегистрирован: 01 май 2006, 23:00
Откуда: Ukrain

Сообщение Chooze » 16 июн 2007, 11:21

Всё проверенно !!! На компе!!! - это я первую плату свою развёл не правельно!!!! 100% всё проверенно!
Chooze

Сообщения: 79
Зарегистрирован: 03 фев 2007, 20:24
Откуда: Омск

Сообщение kostya » 23 июн 2007, 17:01

Chooze писал(а):Вот мая тест плата - на ней порт жк есть и много всякой каки припаяно вот! Даже память припоять мона и клавка!!!
Обновлённая разводка платы!  Последний вариант!

доброго времени, я начинающий любитель, плата супер, вот только по фоткам не видно номиналы элементов, будьте так добры схему выложить или скинуть на мыло
kostya

Сообщения: 13
Зарегистрирован: 23 июн 2007, 16:57
Откуда: Украина
