Использование МК с компонентом другого напряжения

Сообщение iburo » 20 апр 2012, 03:43

У меня следующая проблема - нужно управлять через МК (ATTINY 2313) работой компонента (электромагнитного клапана, регулирующего подачу воды).
МК работает на 3-5V напряжении, клапан работает на 12V. Каким образом лучше всего преобразовывать напряжение и куда
вставлять преобразователь - видимо на выходном порту с 3V до 12V?
Есть разные преобразователи - самодельные, импульсные. Возможно где-то можно купить готовые решения? Подскажите.
OpenRobo.ru роботы для производства. Открытые проекты.
Аватара пользователя
iburo

Сообщения: 81
Зарегистрирован: 01 май 2011, 01:15

Re: Использование МК с компонентом другого напряжения

Сообщение Radist » 20 апр 2012, 03:51

Простой транзисторный ключ решает проблему.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Использование МК с компонентом другого напряжения

Сообщение iburo » 20 апр 2012, 04:20

Radist писал(а):Простой транзисторный ключ решает проблему.


Спасибо! Прочекаю этот способ.

Добавлено спустя 23 минуты 19 секунд:
Вообщем пока не ясно какой транзистор, куда и как вставить, чтобы получить результат... Есть еще другие способы или алгоритм создания подходящего транзисторного ключа?

Добавлено спустя 3 минуты 33 секунды:
Возможно есть платное решение, рассмотрю его. Или за деньги кто-нибудь готов решить данную проблему. Готов оплатить результат.
OpenRobo.ru роботы для производства. Открытые проекты.
Аватара пользователя
iburo

Сообщения: 81
Зарегистрирован: 01 май 2011, 01:15

Re: Использование МК с компонентом другого напряжения

Сообщение Myp » 20 апр 2012, 08:24

тут на форуме есть тема про mosfet и как он работает
открываешь читаешь и вникаешь
совершенно бесплатно!
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Использование МК с компонентом другого напряжения

Сообщение SkyStorm » 20 апр 2012, 09:42

Есть у Sparkfun такой модуль Logic Level Converter Вот его русское описание там же есть схема. Как и говорили выше работает на транзисторе :)

Если нужно преобразование для цифровой шины, то используют специализированные преобразователи типа PCA9306 их много разных.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2596
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Использование МК с компонентом другого напряжения

Сообщение Romikgy » 20 апр 2012, 09:45

можно еще через опторазвязку ....
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Использование МК с компонентом другого напряжения

Сообщение Madf » 20 апр 2012, 14:31

SkyStorm писал(а):Есть у Sparkfun такой модуль Logic Level Converter Вот его русское описание там же есть схема. Как и говорили выше работает на транзисторе :)

Если нужно преобразование для цифровой шины, то используют специализированные преобразователи типа PCA9306 их много разных.

Конкретно это - преобразователь уровней 3 в 5 и на оборот, как бы не в тему. :D
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Использование МК с компонентом другого напряжения

Сообщение Vovan » 20 апр 2012, 15:03

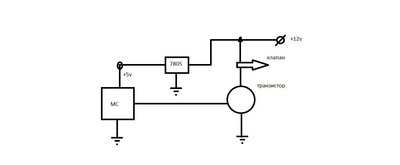

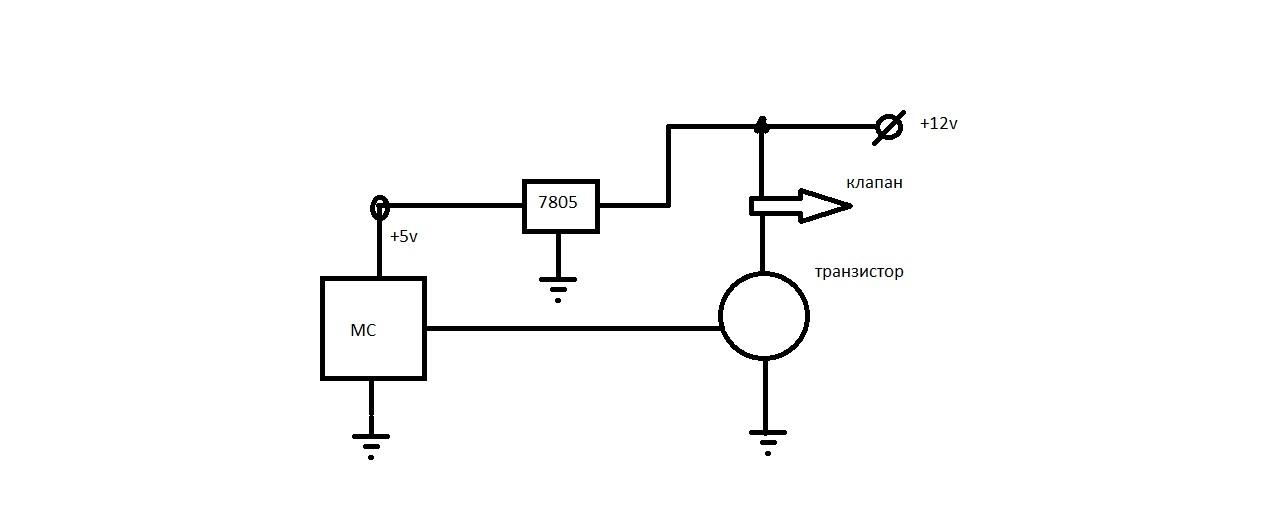

Если не прав - поправьте, но по-моему наибанальнейшая ситуация:
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Использование МК с компонентом другого напряжения

Сообщение Myp » 20 апр 2012, 15:55

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Использование МК с компонентом другого напряжения

Сообщение iburo » 21 апр 2012, 05:14

SkyStorm К сожалению там 3-5V только, а мне нужен 3-12 или 5-12. Вот бы такой же, только на 12V.
Myp Ссылка полезная, буду разбираться, спасибо. Вообщем понял надо копать в сторону транзисторов.
Vovan Видимо банальная проблема, однако проблема. Схема подключения полезная, спасибо.
OpenRobo.ru роботы для производства. Открытые проекты.
Аватара пользователя
iburo

Сообщения: 81
Зарегистрирован: 01 май 2011, 01:15

Re: Использование МК с компонентом другого напряжения

Сообщение iburo » 21 май 2012, 23:53

Проблема решена!
