программатор avr

Сообщение Daniil94 » 31 авг 2011, 15:09

Собственно вопрос в заголовке.
Последний раз редактировалось Daniil94 01 сен 2011, 18:52, всего редактировалось 1 раз.
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн

Re: можно ли из 3G модема сделать usb программатор avr

Сообщение HarryStar » 31 авг 2011, 15:44

Общеизвестно, что можно и из топора суп сварить, главное уметь.
Вы уже Оооочень давно пытаетесь запрограммировать ваш МК, вам уже не в одной теме советовали, что вам лучше его просто купить. Если вы не сделали программатор по готовой схеме, то из 3Г модема вы его тем более не сделаете. Просто купите ГОТОВЫЙ. Готовый программатор стоит самый дорогой 2000 руб, можно найти и за 500.
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: можно ли из 3G модема сделать usb программатор avr

Сообщение =DeaD= » 31 авг 2011, 15:45

За 500 можно купить контроллер с USB-портом, для которого вообще не надо программатор :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: можно ли из 3G модема сделать usb программатор avr

Сообщение Myp » 31 авг 2011, 16:54

а программатор "5 проводков" можно просто на улице найти...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: можно ли из 3G модема сделать usb программатор avr

Сообщение =DeaD= » 31 авг 2011, 17:00

Так можно и 500руб на улице найти :D
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: можно ли из 3G модема сделать usb программатор avr

Сообщение RootAdmin » 31 авг 2011, 17:08

Если уж задача именно такая... Берем схему bitbang программатора (или stk-500, или другого - по вкусу), от самого модема используем разъем и корпус. Внутри корпуса собираем "объемным монтажом" программатор, проверяем, заливаем герметиком и закрываем.
Но зачем? У авр'аСеменова программатор дешевле штуки. Готовый.
Если нет уверенности в своих силах - можно ему ж заказать изготовление.
За деньги такое можно изготовить... Тут на форуме человек предлагает залитые в эпоксидку модули сделать.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: можно ли из 3G модема сделать usb программатор avr

Сообщение HarryStar » 31 авг 2011, 20:10

ТС уже неоднократно делал программаторы и 5 проводков и юсб и сом, насколько я помню. Не получается у него, поэтому я и советую в очередной раз просто купить.
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: можно ли из 3G модема сделать usb программатор avr

Сообщение avr123.nm.ru » 31 авг 2011, 21:29

Боюсь и готовый не поможет. Советую купить ПРОШИТЫЙ чип.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: можно ли из 3G модема сделать usb программатор avr

Сообщение RootAdmin » 01 сен 2011, 15:35

Тогда уж готовое отлаженное устройство.
ИМХО - проще (лучше) всего пригласить "для консультаций" человека с опытом.
Или начинать проверять себя на каждом шагу. Спаял "5 проводов" - проверь, работает ли каждый из них, записывая-считывая LPT порт. Подключил к контроллеру - проверь, меняются ли уровни на выводах контроллера. Даже не на дорожках - может быть непропай - замыкание - холодная пайка.
В электронике, как и в других областях - развиваться можно либо эволюционно либо революционно.
Эволюционно - это когда: в детстве собираешь "метроном" на германиевых МПшках и прячешь в классе для лулзов; в юности - трансивер и пытаешься отладить спектрум.
Революционно - это когда берешься собрать что-то и совершенно не знаком с технологией. Причем ладно бы - знаком со смежными, но не знаешь частностей.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: можно ли из 3G модема сделать usb программатор avr

Сообщение Daniil94 » 01 сен 2011, 15:41

а atmega16 будет работать при 4,9В? я замерял тестером на мк подается 4,9В... может в этом проблема? А из 3G модема можно сделать управление avr'кой? Что вообще полезного для робота можно сделать из модема?
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн

Re: можно ли из 3G модема сделать usb программатор avr

Сообщение RootAdmin » 01 сен 2011, 15:51

4,9 - нормально. А от чего питаете? Для прошивания - рекомендую от USB. А то может это паразитка...
Сейчас гляну даташит... У атмеги Вашей сколько ног питания-земли?
Да, в схемах обычно ЛИШНИХ деталей - нет. То есть решения о том что можно подключать.собирать что-то иначе - можно принимать хорошо зная логику работы.
Из модема... Хз, честно говоря. Только смд компонентов наковырять.

Добавлено спустя 5 минут 59 секунд:
Первый же результат поиска: http://molpit.ru/?page=84
Картинка Изображение
На картинке обозначена ДВА вывода GND(11,31) И ДВА вывода VCC(10), AVCC(30)
На котором у Вас +4,9 вольт и относительно чего измеряете? То есть - куда подключаете щупы?

Добавлено спустя 2 минуты:
Желательно фото. Желательно сверху и снизу.
Буду пробовать раздел телепатии "диагноз по фото", отбирать хлеб у Мур'а.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: программатор avr

Сообщение Daniil94 » 01 сен 2011, 18:50

RootAdmin писал(а):4,9 - нормально. А от чего питаете? Для прошивания - рекомендую от USB. А то может это паразитка...
Сейчас гляну даташит... У атмеги Вашей сколько ног питания-земли?
Да, в схемах обычно ЛИШНИХ деталей - нет. То есть решения о том что можно подключать.собирать что-то иначе - можно принимать хорошо зная логику работы.
Из модема... Хз, честно говоря. Только смд компонентов наковырять.

Добавлено спустя 5 минут 59 секунд:
Первый же результат поиска: http://molpit.ru/?page=84
Картинка Изображение
На картинке обозначена ДВА вывода GND(11,31) И ДВА вывода VCC(10), AVCC(30)
На котором у Вас +4,9 вольт и относительно чего измеряете? То есть - куда подключаете щупы?

Добавлено спустя 2 минуты:
Желательно фото. Желательно сверху и снизу.
Буду пробовать раздел телепатии "диагноз по фото", отбирать хлеб у Мур'а.

Gитал и от usb и от стабилизатора на L7805. 2 ноги avc и gnd. Красный щуп на avc & avcc, чёрный на общий gnd.

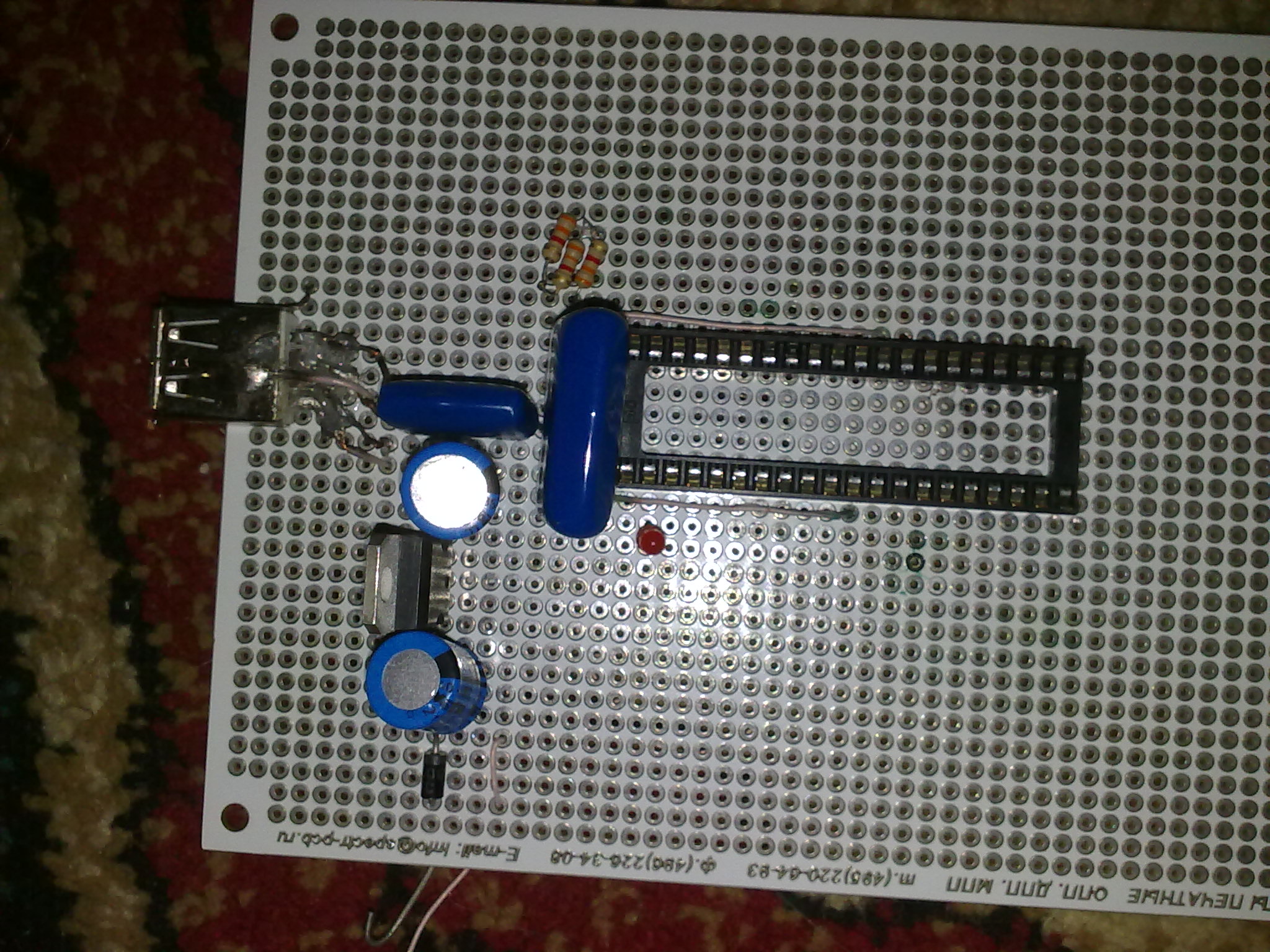

плата сверху

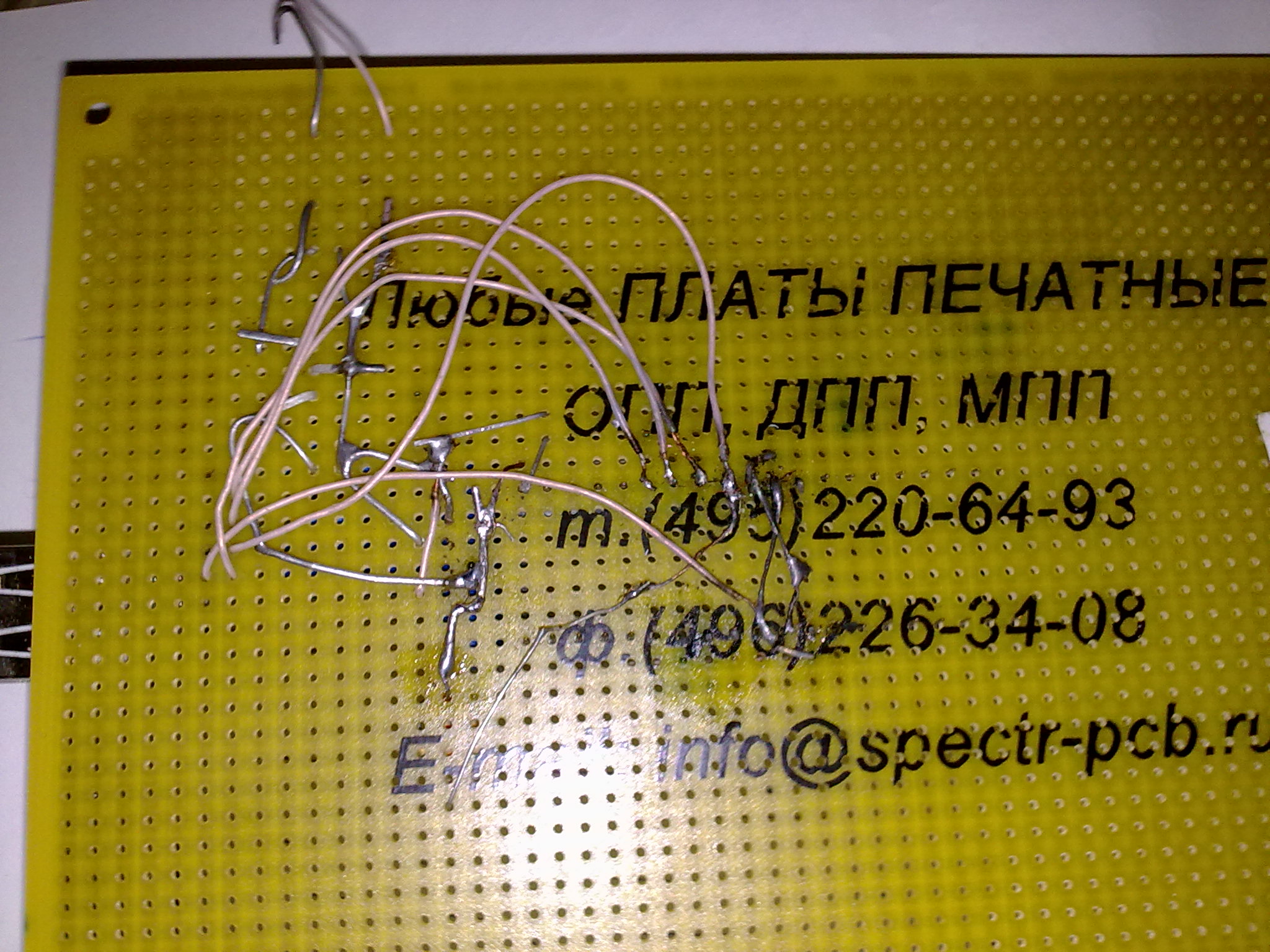

плата снизу

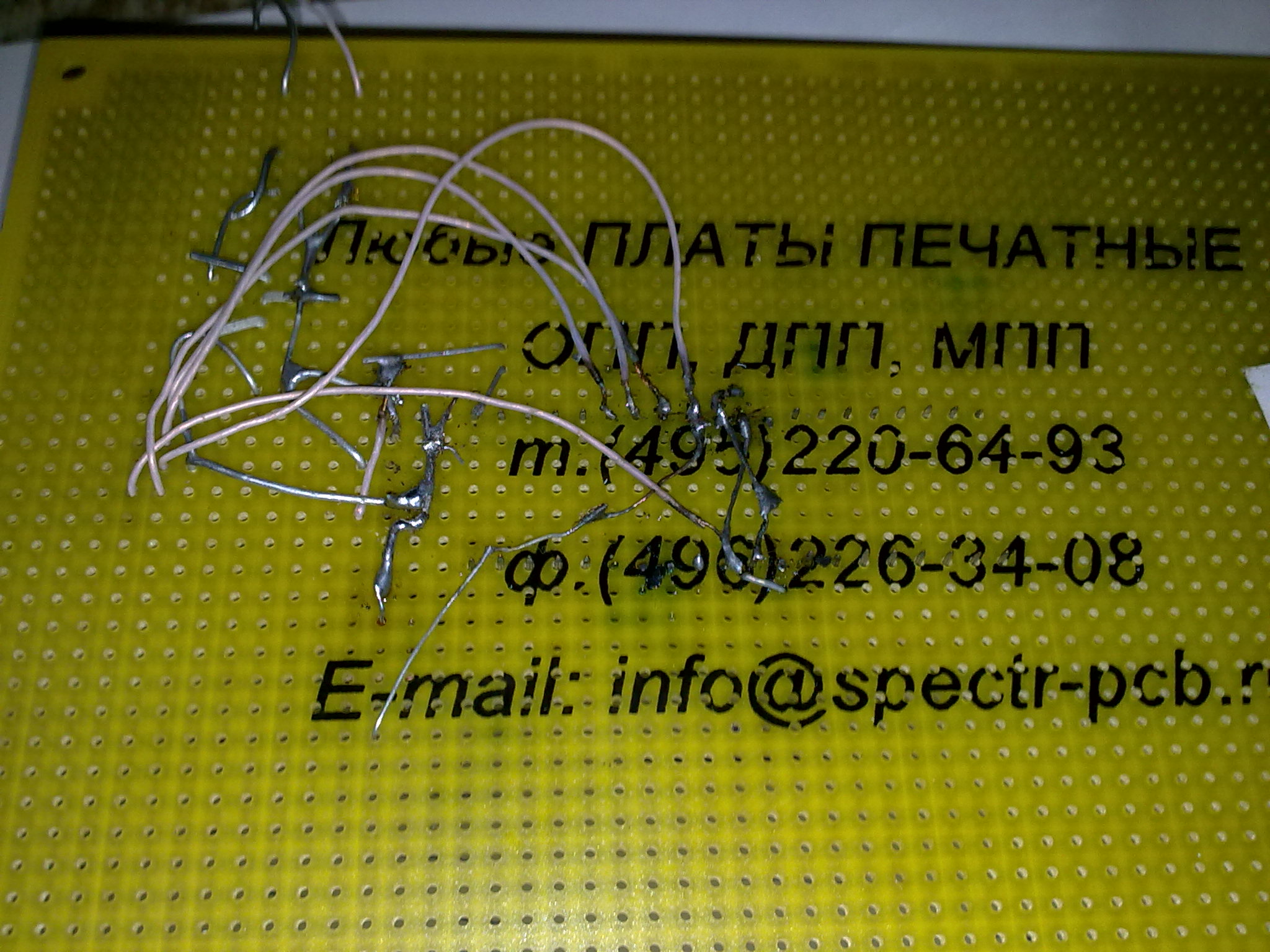

плата снизу сбоку

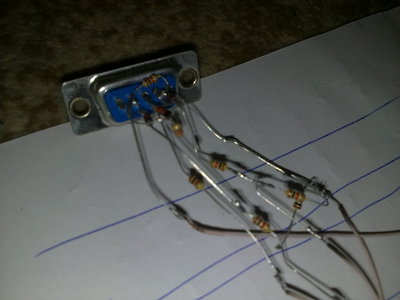

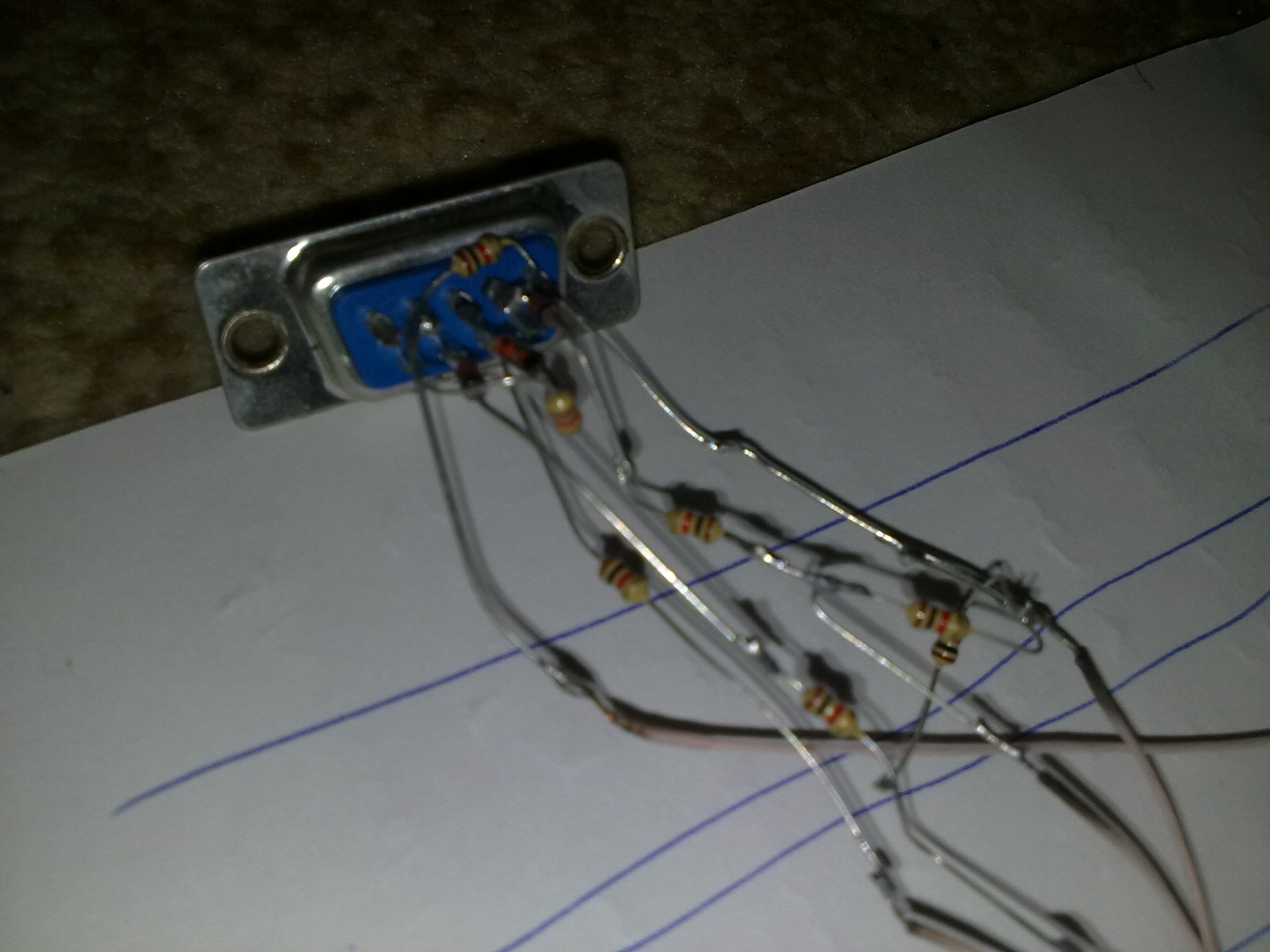

Com программатор громова

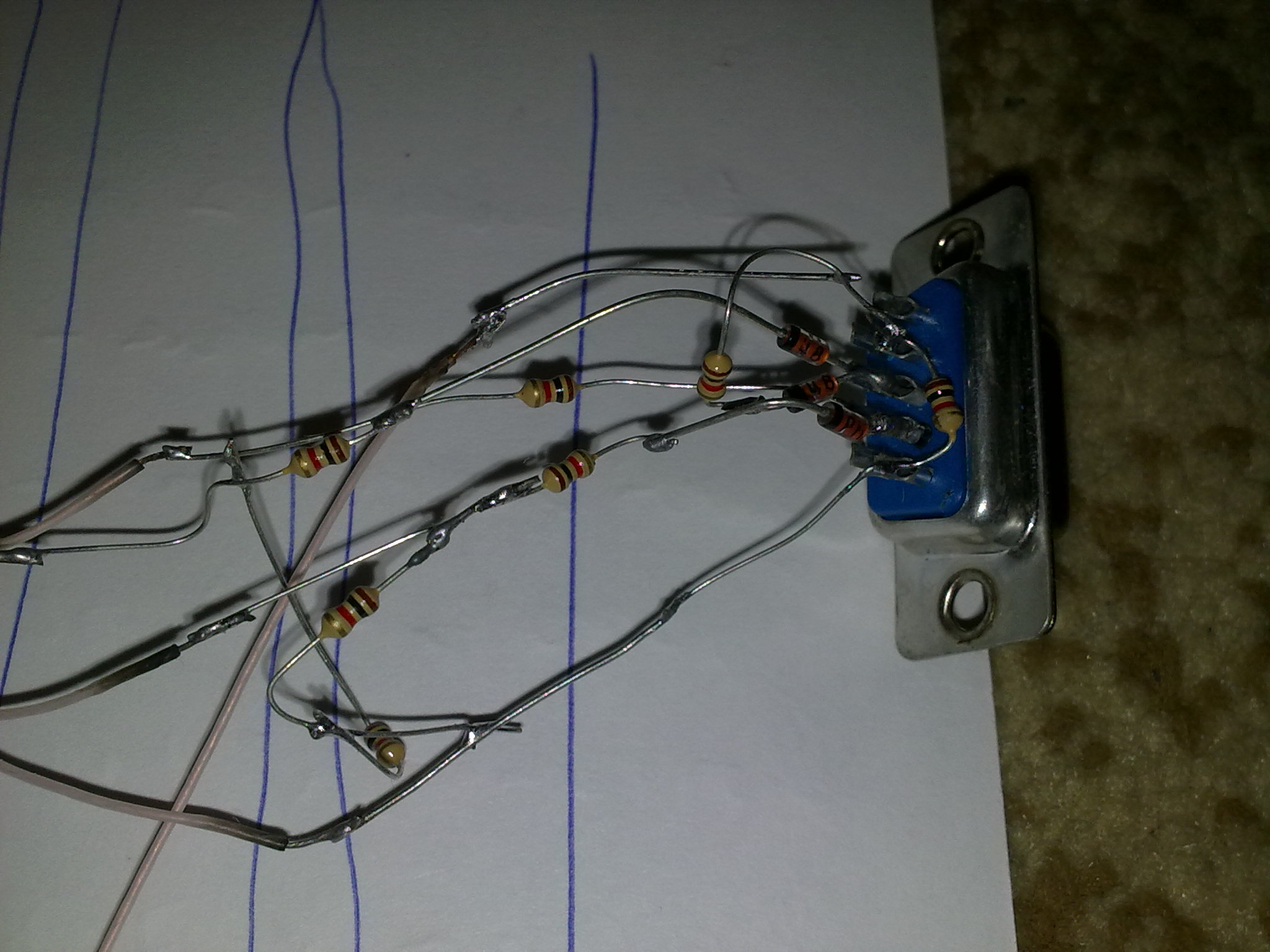

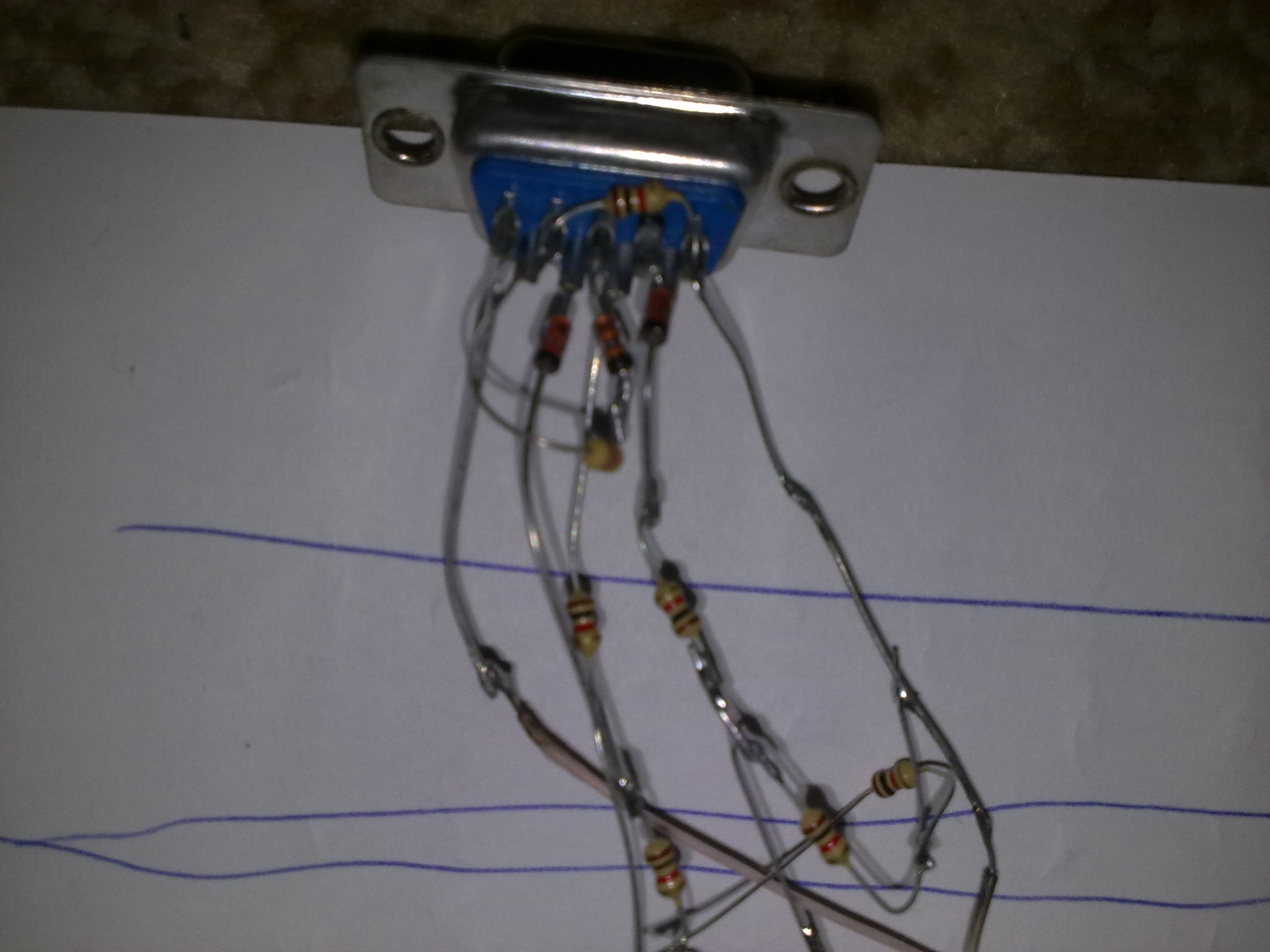

др вид.

проверял все 5 раз по схеме

Пять проводков от com программатора через usb вилку и розетку соедянются с gnd miso mosi reset skc.
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн

Re: программатор avr

Сообщение avr123.nm.ru » 01 сен 2011, 19:52

3D монтаж. :D
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: программатор avr

Сообщение RootAdmin » 02 сен 2011, 18:09

Изучил, явных ошибок не нашел... Я в таких случаях схему просто пересобираю.

Добавлено спустя 2 часа 38 минут 18 секунд:
Тут правильно советуют - для начинающего проще (читай - удобней) купить ардуино нано.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: программатор avr

Сообщение Daniil94 » 02 сен 2011, 18:23

RootAdmin писал(а):Тут правильно советуют - для начинающего проще (читай - удобней) купить ардуино нано.

Это не то. хочеться самому
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн
