mc-rs232-mc

Сообщение chinga » 04 май 2011, 21:27

здравствуйте форумчани!)
вот долго капался капался) пробывал общатся с пк через rs232 с МК) вроде пашет нормально)
теперь надо, что б мк с мк общались через этот же rs232. я первую программу тестовую писал на BASKOMAVR. но теперь чет не могу на Баскоме написать прогу что б мк друг с другом общались.
вопрос первый: какой язык и компилятор для этого удобно? или вообщем какой язык как бы, широкорасспространенный?
второй: вот я на http://www.proavr.narod.ru/ читал, но там точно не написано, но там с ссылки к ссылке,лабиринт))) где можно бует прочитать про то как мк с мк через rs232 общались...или можно где четко обяснение про rs232))
общарил гугл,как смог)
спасибо заранее за ответ)))
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: mc-rs232-mc

Сообщение avr123.nm.ru » 04 май 2011, 21:31

там вроде все ясно написано http://www.proavr.narod.ru/z5.htm

Вы соединили TxD c RxD ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: mc-rs232-mc

Сообщение chinga » 04 май 2011, 21:39

да, крест на крест,правильно же? дело пока не в электронике) надо с программой разобраться)
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: mc-rs232-mc

Сообщение avr123.nm.ru » 04 май 2011, 21:41

где программы, где прожект в протеус ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: mc-rs232-mc

Сообщение chinga » 04 май 2011, 21:47

вы про проект в которым тока пк с мк обащились? этот проект я как здесь делал http://robozone.su/2008/07/16/bascom-av ... herez.html . а вот на счет того что б 2 мк общались друг с другом я вот с программой парюсь. не знаю на CVAVR или на BASKOM. С++ хорошо знаю чем бейсик, но там делать простые программы легче, вот теперь rs232 не знаю как писать, и где читать) весь инет целый день прошарил) есть где ПК с МК общаются и передают только символы и все. мне над пульт где робот с пультом общались по двум проводам) возможно как деньги будут подключить через ZigBee)
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: mc-rs232-mc

Сообщение avr123.nm.ru » 04 май 2011, 22:07

Разницы то нет.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: mc-rs232-mc

Сообщение chinga » 04 май 2011, 22:19

на пример)
вот код где я отправляю через пк на мк:
$regfile = "m32def.dat"
$crystal = 16000000
$baud = 19200
Dim A As String * 15
Do
Input "What is your name? " , A
Print "Hello! " ; A '
Print '
Wait 1 '
Loop
End

вот теперь с другого мк на другой мк как принимать сигналы? прост только integerы.
как понял тут прост символы отправляют и все. прост можете докончить этот пример и как бы одна программа для 1МК что б отправлял через 1 кнопку сигнал и что б на втором МК загорелся светодиод?

Добавлено спустя 2 минуты 9 секунд:

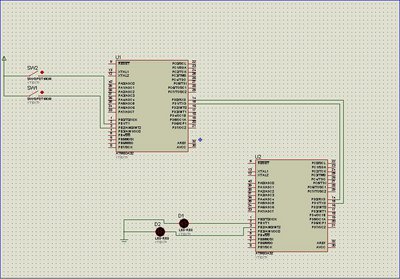

допустим схема такая)
Вложения
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: mc-rs232-mc

Сообщение avr123.nm.ru » 04 май 2011, 22:47

В баскоме нет примеров ?

А там и на русском есть - http://bascom-avr.narod.ru/
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: mc-rs232-mc

Сообщение chinga » 04 май 2011, 22:56

я понял как отправлять данные на терминал) или я вас не пойму или вы меня) вот для примера, с мк мк-у не будем же отправлять данные через print? но как отправлять тогда? вот такие проблемы) если есть простеньки пример того как отпарвлять данные с мк мк-у плиз выложите)

Добавлено спустя 34 секунды:
а то как общаться с ПК я на каждом углу вижу...
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: mc-rs232-mc

Сообщение =DeaD= » 04 май 2011, 23:04

с МК на МК или с ПК на МК или с МК на ПК как отправлять данные через UART нет никакой разницы.
Поэтому напишите сначала для одного МК код так, чтобы с ним ПК работал, затем для другого МК, а затем замкните их друг на друга и всё у вас получится.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mc-rs232-mc

Сообщение chinga » 04 май 2011, 23:13

допустим программа первого МК
Код: Выделить всёРазвернуть
$regfile = "m32def.dat"                                     ' используем ATmega32
$crystal = 16000000                                         ' частота установленного кварца 16 mHz
$baud = 19200                                               ' скорость порта 19200 бит/с.

Dim Qwe As Integer
Dim Ewq As Integer

Config Portb.1 = Input                                      'кнопка 1
Config Portb.2 = Input                                      'кнопка 2

'Config Portc.1 = Output
'Config Portc.2 = Output

Do
If Pinb.1 = 1 Then                                          'ввод текста с клавиатуры
теперь здесь как передовать данные на другой мк , ведь тут уже через принт не проканает
Else
* * * * *
End If

If Pinb.2 = 1 Then
тут тожу как передавать
Else
* * * * *
End If

Loop
End



вот второго:
Код: Выделить всёРазвернуть
$regfile = "m32def.dat"                                     ' используем ATmega32
$crystal = 16000000                                         ' частота установленного кварца 16 mHz
$baud = 19200                                               ' скорость порта 19200 бит/с.

Dim Qwe As Integer
Dim Ewq As Integer

'Config Portb.1 = Input
'Config Portb.2 = Input

Config Portc.1 = Output                                       'светодиод 1
Config Portc.2 = Output                                       'светодиод 2

Do
If(вот тут как принимать сигналы) Then                      'ввод текста с клавиатуры
Portc.1 = 1
Else
Portc.0 = 0
End If

If(вот тут как принимать сигналы) Then
Portc.2 = 1
Else
Portc.2 = 0
End If

Loop
End


chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: mc-rs232-mc

Сообщение avr123.nm.ru » 04 май 2011, 23:21

Зачем вам еще и кнопками усложнять код ?

Вам же подсказали - напишите код одного мк и отладте с ПК, затем так же с другим поступите, потом соедините их.

Добавлено спустя 2 минуты 9 секунд:
chinga писал(а):теперь здесь как передовать данные на другой мк , ведь тут уже через принт не проканает
If(вот тут как принимать сигналы)


как в примерах баском и в русских уроках по нему.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: mc-rs232-mc

Сообщение chinga » 04 май 2011, 23:23

хм))по теорий тада я ниче не буду видеть) а они буду общаться))
мне надо для пульта ДУ) я хочу прикрепить потом ZigBee) и как бы передавать данные с мк(пульт) на мк(робот) что б управлять) а он обратно данные (датчики температуры и тд, но пока до этого не доходил)))
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: mc-rs232-mc

Сообщение avr123.nm.ru » 04 май 2011, 23:24

Как читать начнете так и пойдет. Все теже Print и Input
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: mc-rs232-mc

Сообщение chinga » 04 май 2011, 23:25

avr123.nm.ru писал(а):как в примерах баском и в русских уроках по нему.


вы про это? http://www.decada.org.ru/project/lessons/bascom_avr/14/
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск
