Реле и ещё 1 вопрос

Сообщение GrayHunter » 06 апр 2011, 02:57

Подскажите плз:
1) нужно через МК (5в?) переключать реле, чтобы включать/выключать устройство на 12 вольт. Какое реле посоветуете? Все такие дорогие?
2) имеется 12 вольт, а нужно питать AtMega8 (5в?). Чем можно понизить? (напишите точное название или даже лучше ссылку)
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Реле и ещё 1 вопрос

Сообщение vadinator » 06 апр 2011, 03:01

1) ну если такие дорогие. то можно обойтись и транзистором...
2) 7805...самый простой вариант...
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Реле и ещё 1 вопрос

Сообщение GrayHunter » 06 апр 2011, 09:08

1) а какое реле и какой транзистор Вы посоветуете?
2) уточните, пожалуйста, а то много вариантов - http://www.chipdip.ru/search.aspx?tmpl= ... htext=7805
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Реле и ещё 1 вопрос

Сообщение Radist » 06 апр 2011, 09:14

1. Мне нужен автомобиль, чтобы ездить. Какой вы посоветуете?
2. КР142ЕН5А, раз от 7805 глаза разбегаются :)
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Реле и ещё 1 вопрос

Сообщение GrayHunter » 06 апр 2011, 10:59

1) блок питания выдаёт около 12.55 вольт. Такой вольтаж нужен чтобы питать устройство, требующее 12 в (насос). Так же от этого же блока питания нужно питать МК. Чтобы включать или выключать насос, через МК, нужно реле, как я понимаю. Посоветуйте какое подойдёт для этих целей подешевле, пожалуйста, т.к. их (реле) нужно будет 4 штуки. (если транзистор будет уместнее - посоветуйте какой транзистор подойдёт для этих целей подешевле, пожалуйста)
2) понятно, значит http://www.chipdip.ru/product/kr142en5a-7805.aspx Спасибо :)
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Реле и ещё 1 вопрос

Сообщение avr123.nm.ru » 06 апр 2011, 11:24

Реле "кубик" ВАЗ в автозапчастях. Транзистор bc817 3 рубля или bc337 4 рубля - http://mkpochtoi.narod.ru/price.htm и диод 1N4148 за 1 рубль для шунтирования обмотки реле и резистор 430 Ом в базу транзистора. Там же стабилизатор питания 6 рублей, конденсаторы по 3 рубля и прочая мелочь радиодетальки.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Реле и ещё 1 вопрос

Сообщение Radist » 06 апр 2011, 12:19

Намекаю - меня не понимают. Попробую без намеков. Реле характеризуется по нагрузочной способности и управлению, а также по типам контактов (и еще куче вспомогательных параметров). Нагрузочная способность - это при каком напряжении разомкнутые контакты не пробьет, и какой ток может течь через замкнутый контакт. Напряжение вы сказали (12В), а вместо тока говорите про насос (насос? не, не слышал :D ). Управляются реле разным напряжением, имеют разное сопротивление обмотки. Напряжение известно (5В), сопротивление наверняка не позволит подключиться напрямую к ноге контроллера, значит нужен нпн транзистор на этот самый ток. По типу контактов реле бывают с нормальноразомкнутыми контактами, нормальнозамкнутыми и переключающими. Вам нужна одна группа нормальноразомкнутых контактов.
Вместо реле можно поставить нпн транзистор или н канальный мосфет. Выбирается опять по току нагрузки, напряжение у вас маленькое, но его тоже надо при выборе учитывать.

ЗЫ. Сказали бы давно этот ток - вам бы тут же и названий реле бы накидали, и названий транзисторов.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Реле и ещё 1 вопрос

Сообщение Myp » 06 апр 2011, 15:17

чтобы определить ток нужно иметь устройство и уметь измерять ток мультиметром или читать документацию
а автору очевидно нужно "универсальное реле" чтоб поставил и всё работало :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15889
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Реле и ещё 1 вопрос

Сообщение GrayHunter » 10 апр 2011, 16:01

Сказали бы давно этот ток - вам бы тут же и названий реле бы накидали, и названий транзисторов

Крепление реле желательно на плату, но не смертельно, если уж нет на плату.

Блок Питания -
INPUT AC 100V-240V 50/60Hz 68W
OUTPUT: DC 12V, 13,5V - 5.0Amp

Клапан 12в - http://www.pasker36.ru/catalog/goods.php?id=950
а именно:
Ток, потребляемый обмоткой 0,42 А (не более)


МК - AtMega8
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Реле и ещё 1 вопрос

Сообщение Radist » 10 апр 2011, 16:12

Реле BS115C 5VDC
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Реле и ещё 1 вопрос

Сообщение avr123.nm.ru » 10 апр 2011, 18:00

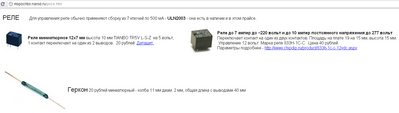

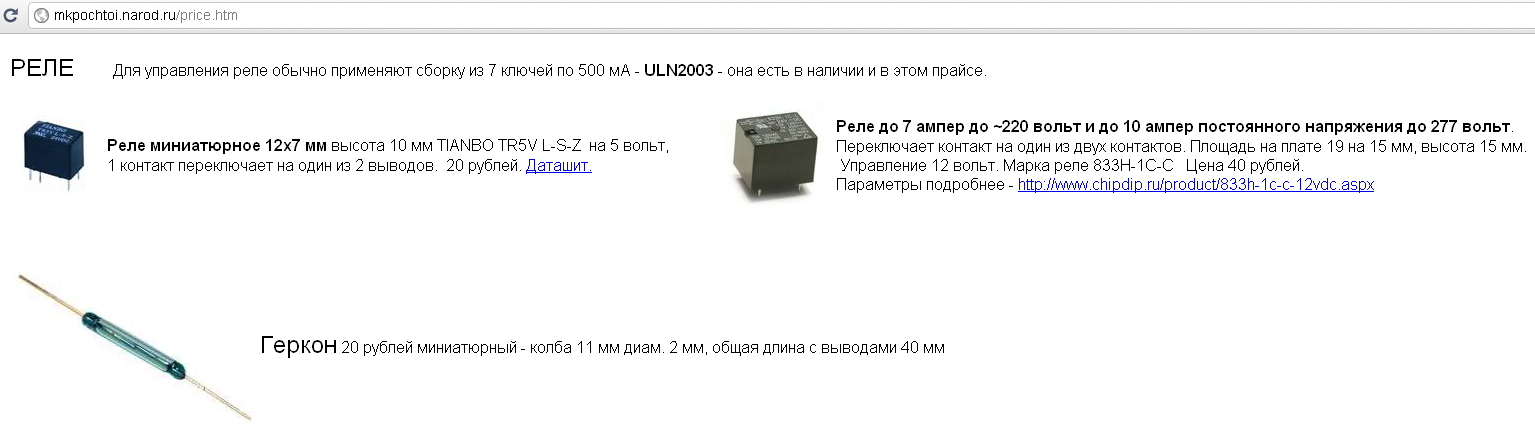

Вот вам 2 дешевых реле

-
Вложения
реле недорого на mkpochtoi.narod.ru _.png
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Реле и ещё 1 вопрос

Сообщение deniszhur » 17 апр 2011, 22:52

только не Чип Дип... там же накручивают раз в 5 минимум цены на все электрокомпоненты..
deniszhur

Сообщения: 4
Зарегистрирован: 07 дек 2010, 01:05

Re: Реле и ещё 1 вопрос

Сообщение Myp » 18 апр 2011, 08:44

если быть внимательнее то можно понять что ссылка на чипдип дана для того чтобы посмотреть там в описании точные параметры реле
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15889
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Реле и ещё 1 вопрос

Сообщение GrayHunter » 20 апр 2011, 16:35

Не пойму как правильно подключать реле к МК через ULN2003 (ДШ):
Снимок экрана 2011-04-20 в 16.17.08.png
Снимок экрана 2011-04-20 в 16.17.08.png (19.17 КиБ) Просмотров: 959


я думал, что надо так:
8 - земля/"минус"
7 - "плюс" от ножки МК
10 - "плюс" к реле

Но если так сделать, то на 10 вместо 4,5 вольта лишь 0,5, а на 9 лишь 0,15.

Как же правильно надо сделать? Подскажите, пожалуйста.

P.S.- эту штуку товарищ посоветовал, сказав, что без неё у МК (AtMega8) не хватит сил переключать реле (4 штуки).
P.S.S.- перепробовал ещё кучу вариантов подключения - либо не работает, либо на все ножки подаётся ток...
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Реле и ещё 1 вопрос

Сообщение boez » 20 апр 2011, 17:28

GrayHunter писал(а):я думал, что надо так:
8 - земля/"минус"
7 - "плюс" от ножки МК
10 - "плюс" к реле

Нет. 7,8 верно, 10 - "минус" реле. "Плюс" реле - на +12В, туда же вывод 9 от ULN. Ну или на +5В, если реле умеют работать от 5В.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++
