Сообщение dccharacter » 29 мар 2011, 22:37

Начал разбираться с ПИДом, и что-то уперся сам не пойму во что. Объясните логику, плз.

Имеем - движок с энкодером, энкодер считает количество фронтов в одинаковый промежуток времени (actual). Мы задаем количество фронтов, которые надо крутить (target). Алгоритм сравнивает target vs actual, получаем ошибку (error). Если error положительная, то имеем недолет по оборотам, алгоритм задает некий положительный ШИМ, который по идее должен раскрутить движок, чтобы достичть желаемых оборотов (target). ЧТо происходит, когда у нас перелет (error < 0)??? Отключаем ШИМ, чтобы движок сам притормозил до нужных оборотов?

Вопрос возник, потому что перечитал аппноутов, в том числе микрочиповских. В частности, в одном из них два входа управляются одним и тем же ШИМ сигналом, только на один вход подается прямой ШИМ, а на второй - инвертированный. Мне это мозг разорвало окончательно - при таком раскладе, как я понимаю, активную часть периода движок тянет в одну сторону, а в неактивную - в другую. В предисловии к аппноуту скромно упоминаются "повышенные потери на ереключение". Нифига себе "повышенные потери". Да это ППЦ ИМХО.

Добавлено спустя 2 минуты 14 секунд:
Хм, только что дошло, что у меня движок малоинерционный, и он скорее похож не на мотор с редуктором из статьи из вики о ПИДах, а скорее на систему точного позиционирования. ВОт у меня его и качает тудыть-растудыть...

Добавлено спустя 3 минуты 14 секунд:

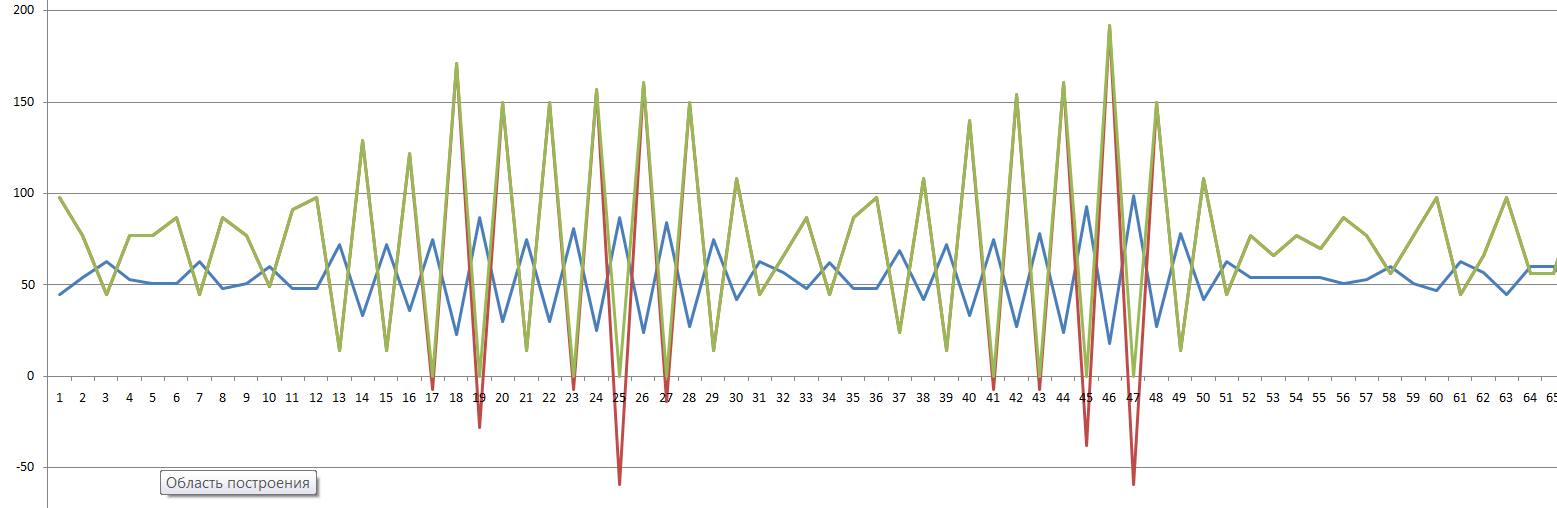

Вот так выглядит раскачка, причем идет она ниже target-уровня. И чем меньше p-коэффициент, тем сильнее отклонение от target.
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: ПИД (на ПИКе)

Сообщение Duhas » 29 мар 2011, 22:38

эхх, как бы я был рад, еслиб у всех стоял матлаб с симулинком..

разница между заданием и ОС подается на регулятор, тот в свою очередь обязан сделать все, чтобы она была равна нулю..

регулятор можно настроить по разному.. если есть перелеты - значит есть перерегулирование...

число колебаний около задания - колебательностью.. играй параметрами можно настроить ПИД как надо.. так воть, по идее, пока разница велика, регулятор должен давать на двигатель большое напряжение, как она спадает - меньшее... и так далее.. но тогда подход будет более долгим.. обычно система настраивается так, что при близком подходе регулятор уже дает на разогнанный двигатель отрицательное напряжение, и тормозит его. тогда чуток перелетаем задание и возращаемся назад..

мой слегка сонный моск такое вот сумбурное объяснение родил..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: ПИД (на ПИКе)

Сообщение AndreiSk » 29 мар 2011, 22:55

По идее настраивать надо постоянно.
В процессе работы батарея садится,
напряжение просело.
И то что раньше работало хорошо,
пойдет вразнос.
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: ПИД (на ПИКе)

Сообщение dccharacter » 29 мар 2011, 23:00

Duhas писал(а):обычно система настраивается так, что при близком подходе регулятор уже дает на разогнанный двигатель отрицательное напряжение, и тормозит его.

Вот в этом у меня собственно вопрос был... Все-таки активно подтормаживаем, да?

Добавлено спустя 59 секунд:
AndreiSk писал(а):По идее настраивать надо постоянно.
До этого мне еще ой как нескоро... Тут пока в лабораторных условиях движок до потолка скачет...

Добавлено спустя 56 секунд:
Duhas писал(а):эхх, как бы я был рад, еслиб у всех стоял матлаб с симулинком..

На картинке график из экселя.... Матлаб в руках уже лет 12-ть не держал.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: ПИД (на ПИКе)

Сообщение Duhas » 29 мар 2011, 23:07

конечно активно.. все просто, пишите регулятор чтобы он мог давать как положительное так и отрицательное задание на двигатель.. для начала просто П регулятор... потом И добавить..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: ПИД (на ПИКе)

Сообщение dccharacter » 30 мар 2011, 00:21

Никак все-таки не пойму, что происходит, смотрите:

target = 40 (коеффициент только пропорциональный)

actual error P CCPRxL
.054, -014, -030, 030
.056, -016, -033, 033
.054, -014, -030, 030
.056, -016, -033, 033
.054, -014, -030, 030
.056, -016, -033, 033
.054, -014, -030, 030
.056, -016, -033, 033
.054, -014, -030, 030
.056, -016, -033, 033

Ну и вот так оно пляшет вокруг 55. Почему вокруг 55 - не пойму. По идее, если я неправильно направление движка задаю, оно долно улетать к границе регулирования, если правильно - то плясать должно вокруг target.... Бред какой-то.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: ПИД (на ПИКе)

Сообщение Duhas » 30 мар 2011, 00:28

ну в таких разрешениях ничего наверно особо и не нарегулируется.... код регулятора бы еще ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: ПИД (на ПИКе)

Сообщение dccharacter » 30 мар 2011, 00:37

Duhas писал(а):ну в таких разрешениях ничего наверно особо и не нарегулируется.... код регулятора бы еще ...

да прям из вики скопировал, только double поменял на int....

Код: Выделить всёРазвернуть
signed int UpdatePID(SPid * pid, signed int error, signed int position)
{
  signed int pTerm, dTerm, iTerm, Term;

  pTerm = (pid->pGain * error);    // calculate the proportional term
  pid->iState += error;          // calculate the integral state with appropriate limiting

  if (pid->iState > pid->iMax)
      pid->iState = pid->iMax;
  else if (pid->iState < pid->iMin)
      pid->iState = pid->iMin;
  iTerm = pid->iGain * pid->iState;    // calculate the integral term
  dTerm = pid->dGain * (position - pid->dState);
  pid->dState = position;
  return (pTerm);
}
