Сообщение Elandar » 05 дек 2010, 01:40

Доброго времнеи суток!
Как работать с контроллером бессколекторного двигателя?
Соеденил три провода с мотором, два с питанием на 12В, и есть еще обьединенных в тройку три провода. Это , как я понимаю, и есть для контроля выводы. Как с ними работать? На какие ножки МК подключать. На какие подавать провода ШИМ, как задать настройки задержки, слежки за напряжением и т.п. .Цвета проводов: оранжевый, красный, коричневый. Если подключить просто питание на контроллер то контроллер пищит и прекращает через время.
Так вот, контроллер: mag 8 esc 18a.
Прошу прощение за сумбурное сообщение, так вышло. Постараюсь дальше четче выражать свои мысли.
Нуждаюсь в помощи, спасибо заранее.
Elandar

Сообщения: 28
Зарегистрирован: 07 июл 2010, 23:17
Откуда: Одесса
прог. языки: C\C++, Delphi,

Re: Бессколекторный двигатель

Сообщение Bass85 » 05 дек 2010, 02:02

Красный - плюс.
Коричневый - минус.
Оранжевый - управление.
Самое простое это подать на управление точно такой же ШИМ как и на сервы.Как настраивать не знаю у меня работает так. Драйвер вот такой http://www.dealextreme.com/details.dx/sku.34338
Bass85

Сообщения: 38
Зарегистрирован: 12 авг 2009, 14:24
Откуда: Киев

Re: Бессколекторный двигатель

Сообщение Elandar » 05 дек 2010, 03:49

я подключил красный к +5 коричневый к -
на оранжевый подал шим.. пищит ка ки прежде не переставая.
Где я ошибся?
Elandar

Сообщения: 28
Зарегистрирован: 07 июл 2010, 23:17
Откуда: Одесса
прог. языки: C\C++, Delphi,

Re: Бессколекторный двигатель

Сообщение HarryStar » 05 дек 2010, 08:55

Проверьте сначала на серве.
Сделайте например, чтоб по кнопке серва переходила из одного крайнего положения в другое.
После этого уже подключайте контроллер двигателя.
Он нормально стартует только в одном из крайних положений (минимум газа).
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Бессколекторный двигатель

Сообщение Elandar » 05 дек 2010, 13:16

Не выходит( на те три проводка: красный, оранжевый и коричневый дал соответственно +5 , ШИМ, -
ШИМ пробовал разный, но ничего не происходит кроме нагревания контроллера
Elandar

Сообщения: 28
Зарегистрирован: 07 июл 2010, 23:17
Откуда: Одесса
прог. языки: C\C++, Delphi,

Re: Бессколекторный двигатель

Сообщение Michael_K » 05 дек 2010, 13:52

У вас источник питания (который 12 вольт) вообще способен выдать нужный ток?
Кстати, там +5 - это наверное выход, а не вход (а может быть я и ошибаюсь...)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Бессколекторный двигатель

Сообщение AndreiSk » 05 дек 2010, 15:11

Не очень понятно, зачем вы раз в три месяца плодите такие темы :shock:
вот здесь я же вам ответил как ими управлять
forum16/topic8654.html

Добавлено спустя 16 минут 7 секунд:

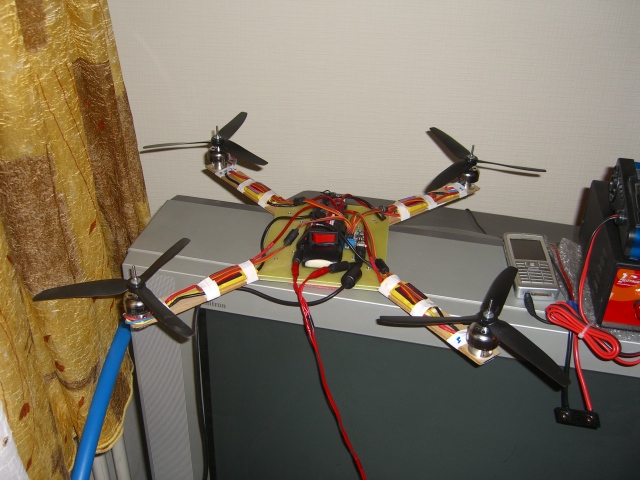

В теории, собрать квадрокоптер на этих моторчиках можно,
у меня такая хреновина собрана и пытается летать,
правда IMU нет :D
В общем, где то на 30% он начинает подпрыгивать.
Пока это дальше 4 моторов не пошло,
просто нет времени и IMU еще не купил :sorry:
Вложения
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Бессколекторный двигатель

Сообщение HarryStar » 06 дек 2010, 17:37

К красному проводу ничего не подключайте, это выход +5В со стабилизатора, встроенного в контроллер двигателя (бывает правда без него, но все равно не надо подключать, если только вы не питаете от него электронику).

Соединить надо только землю и оранжевый сигнал.
ШИМ разный пробовать не надо. Нужно определенный. Какой именно тут на форуме полно примеров и описания.
И сначала ПРОВЕРЬТЕ НА СЕРВЕ. Серва работает во всем диапазоне импульсов от 900 до 2100 мкс, а вот контроллер двигателя запустится только когда ШИМ будет соответствовать минимуму газа (встроенная защита на модельных контроллерах). Это одно из крайних положений сервы. Если при включении контроллер пищит - значит "газ" не на минимуме. При этом контроллер переходит в режим программирования, а потом при отсутствии активности как правило либо отрубается, либо продолжает пищать.
