ФОТОТРАНЗИСТОР

Сообщение riv94 » 22 сен 2010, 19:29

Я еще новичек в этом деле))) подскажите пожалуйста: какие фототранзисторы обычно используются в BEAM-роботах(я искал-искал на форуме, но так ничего конкретного и не нашел). Хотелось бы поподробнее узнать, что испоьзуете вы, какова модель и цена используемых вами фототранзисторов
Аватара пользователя
riv94

Сообщения: 45
Зарегистрирован: 20 сен 2010, 14:20
Откуда: Санкт-Петербург
Skype: riv994
прог. языки: Pascal
ФИО: Илья Рябухин

Re: ФОТОТРАНЗИСТОР

Сообщение MegaBIZON » 22 сен 2010, 21:25

Судя по всему, в качестве глаз может использоваться почти что угодно. Я, например, был в своё время удивлён, увидев на их месте мигающие светодиоды.

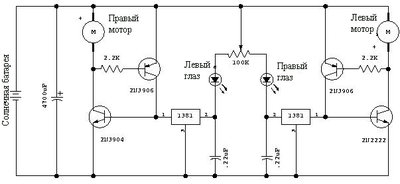

Схема рабочая, у меня собраный по ней светожор живёт на столе (совершенно не до съёмок, и потому его ещё никто тут не видел).
В некоторых схемах стоят фотодиоды
где-то фототранзисторы
и впринципе любые (как я понимаю).

Разница, на мой взгляд, есть в корпусах.

Например такой
имеет больший обзор, чем такой
Проще лишний "кругозор" у первого термоусадкой загородить, чем от второго этого кругозора добиться.

Такие годятся уже не только в качестве глаз, но уже и вместо светобатареек:
ИзображениеИзображениеИзображение - если напаять достаточную гроздь.

=======================
Я научил тебя всему, что знаю! 8)
Теперь иди и делай бим-робота.
:D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: ФОТОТРАНЗИСТОР

Сообщение avr123.nm.ru » 22 сен 2010, 21:40

фототранзистор L-32P3C диаметром 3 мм по 20 рублей. http://www.google.ru/search?hl=ru&q=L-3 ... Google&lr=
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ФОТОТРАНЗИСТОР

Сообщение riv94 » 23 сен 2010, 12:58

а что лучше использовать??? фотодиод или фототранзистор??? и чем светодиод отличается от фотодиода?? и можно ли использовать просто диоды??? я слышал что светодиоды доступнее фототранзситоров, могу ли я использовать их вместо глаз для конструировнаия робота, который едет на свет или передвигается по черной линии?(их в смысле светодиоды)
Аватара пользователя
riv94

Сообщения: 45
Зарегистрирован: 20 сен 2010, 14:20
Откуда: Санкт-Петербург
Skype: riv994
прог. языки: Pascal
ФИО: Илья Рябухин

Re: ФОТОТРАНЗИСТОР

Сообщение MegaBIZON » 23 сен 2010, 13:15

Ты схему покажи, по которой делать собераешься - будет понятно, что тебе советовать.

Светодиод от фотодиода отличается тем же, чем глаз от фонаря. Но моргающий светодиод на свету работает несколько иначе, чем в темноте - тем и полезен.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: ФОТОТРАНЗИСТОР

Сообщение Radist » 23 сен 2010, 14:18

Светодиод - светит светом.
Фотодиод - видит свет (когда видит свет - через него начинает бежать маленький ток)
Фототранзистор - тоже видит свет, только он еще усиливает этот маленький ток и он становится не такой уж и маленький.
Мигающий светодиод ака ФЛЕД - мигает при определенном напряжении питания. Чем он лучше освещен - тем при меньшем напряжении он мигнет. Когда он мигает - через него бежит ток (то есть вот ток не бежит, напряжение растет, бац - он замигал, по тут то ток и появился).

ЗЫ. Раз бима собираетесь строить - так почитайте бимовский подфорум. Там про глаза много чего есть.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: ФОТОТРАНЗИСТОР

Сообщение avr123.nm.ru » 23 сен 2010, 14:27

Светодиод тоже видит свет и выдает напряжение.

Мультиметр в руки и устранять пробелы в знаниях.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ФОТОТРАНЗИСТОР

Сообщение riv94 » 23 сен 2010, 17:35

всем большое спасибО))) и МегаБизону, и Радисту, и авр123.нм.ру)))) Наконец-то для меня все прояснилось и встало на свои места!!! :)
Аватара пользователя
riv94

Сообщения: 45
Зарегистрирован: 20 сен 2010, 14:20
Откуда: Санкт-Петербург
Skype: riv994
прог. языки: Pascal
ФИО: Илья Рябухин

Re: ФОТОТРАНЗИСТОР

Сообщение SmorBoB » 23 сен 2010, 23:29

Ждем БИМА новаго!
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: ФОТОТРАНЗИСТОР

Сообщение riv94 » 24 сен 2010, 19:40

сейчас работаю над редукторами колес))) скоро будет и БИМ
Аватара пользователя
riv94

Сообщения: 45
Зарегистрирован: 20 сен 2010, 14:20
Откуда: Санкт-Петербург
Skype: riv994
прог. языки: Pascal
ФИО: Илья Рябухин

Re: ФОТОТРАНЗИСТОР

Сообщение riv94 » 16 окт 2010, 15:16

А от старой механической мышки я так понимаю фототранзисторы подойдут? :)
Аватара пользователя
riv94

Сообщения: 45
Зарегистрирован: 20 сен 2010, 14:20
Откуда: Санкт-Петербург
Skype: riv994
прог. языки: Pascal
ФИО: Илья Рябухин

Re: ФОТОТРАНЗИСТОР

Сообщение galex1981 » 18 окт 2010, 02:46

Подойдут, только чаще всего там стоят оптопары
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ФОТОТРАНЗИСТОР

Сообщение riv94 » 20 окт 2010, 14:15

А не могли бы вы пояснить, что такое оптопары?
Аватара пользователя
riv94

Сообщения: 45
Зарегистрирован: 20 сен 2010, 14:20
Откуда: Санкт-Петербург
Skype: riv994
прог. языки: Pascal
ФИО: Илья Рябухин

Re: ФОТОТРАНЗИСТОР

Сообщение galex1981 » 20 окт 2010, 14:28

Оптопары это светодиод + фототранзистор в одном корпусе. Вики тебе в помощь: http://ru.wikipedia.org/wiki/%D0%9E%D0% ... 0%BE%D0%BD
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ФОТОТРАНЗИСТОР

Сообщение riv94 » 20 окт 2010, 19:22

Большое спасибо))
Аватара пользователя
riv94

Сообщения: 45
Зарегистрирован: 20 сен 2010, 14:20
Откуда: Санкт-Петербург
Skype: riv994
прог. языки: Pascal
ФИО: Илья Рябухин
