Акустическое реле (ns048)

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Акустическое реле (ns048)

Сообщение Klukv » 16 окт 2009, 22:31

Здравствуйте.

Собрался я значит собрать акустическое реле. Схему нашел на сайте мастер китов (номер продукта ns048), наименования элементов взял из книжки по мастер китам (Собери сам. Выпуск 3). Пошел в магазин, купил необходимые детали, текстолит, и прочее прочее. Сел за стол, сделал чаёк и потихоньку начал прикидывать, что как будет на схеме находиться, и тут, о ужас :shock:! Вижу я какие то странные N1 N2 N3 N4 (смотрите вложения снизу, там все это есть) вместо LF353 и A1 A2 вместо 74LS00 (LF353 и 74LS00 я подглядел в списке составляющих устройства). Назначение этих микросхем я конечно не знаю, принцип действия тоже (пока я еще только начинающий "паяльник") и поэтому возникает вопрос - как подключить LF353, чтобы он был эквивалентен N1 N2 N3 N4 со схемы? Ну и как подключить элемент 74LS00 вместо A1 A2?

И еще: Реле на 6в не было, я взял на 9в. Оно не заработает?
Вложения
.jpg

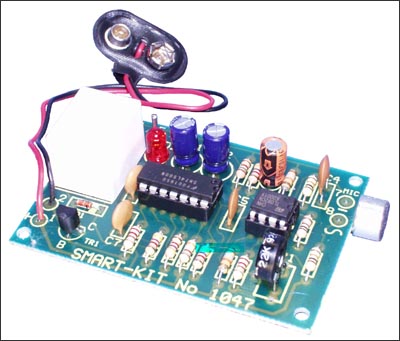

Готовое устройство. Прошу обратить внимание на то, что в устройстве нет А1 А1 и N1-N4 а есть только микросхемы.
.jpg (34.16 КиБ) Просмотров: 1975
.jpg

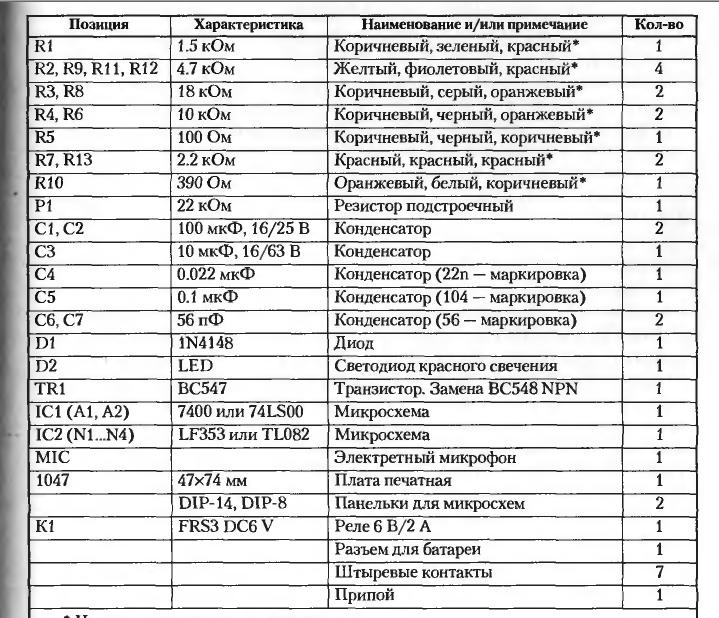

Элементы
.gif

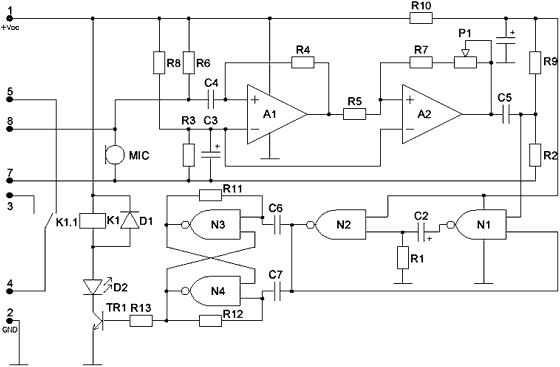

Вот сама схема
.gif (9.91 КиБ) Просмотров: 1972
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение avr123.nm.ru » 16 окт 2009, 22:35

Подключить как в даташите.

А реле - проверить !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Акустическое реле (ns048)

Сообщение Klukv » 16 окт 2009, 22:38

Елки, т.е. N1-N4 - это ножки? Блин ) Я жгу
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение avr123.nm.ru » 16 окт 2009, 22:47

Klukv писал(а):пока я еще только начинающий "паяльник"


Тогда советую почитать страничку как работать с электроными компонентами - http://avr123.nm.ru/01.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Акустическое реле (ns048)

Сообщение yak-40 » 16 окт 2009, 22:48

IC1 - это сдвоенный операционный усилитель. Тоесть в одном корпусе два элеменета (А1, А2). А IC2 это четыре логических элемента в одном корпусе (N1, N2, N3 и N4).
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Акустическое реле (ns048)

Сообщение avr123.nm.ru » 16 окт 2009, 22:52

Klukv писал(а):Елки, т.е. N1-N4 - это ножки?

нет это логические элементы внутри микросхемы.

Klukv писал(а):Блин ) Я жгу
точнА !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Акустическое реле (ns048)

Сообщение Klukv » 17 окт 2009, 00:28

yak-40 писал(а):IC1 - это сдвоенный операционный усилитель. Тоесть в одном корпусе два элеменета (А1, А2). А IC2 это четыре логических элемента в одном корпусе (N1, N2, N3 и N4).



А разве в таком случае не получается, что в схеме есть ошибка? TL082 это сдвоенный операционный усилитель? Имеет 2 логических элемента? Значит должен обозначаться как IC1, а в списке обозначен как IC2. Получается, что на самом деле логические элементы А1, А2 принадлежат TL082, а элементы N1...N4 принадлежат 74IS00. Разве не так должно быть?
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение executer » 17 окт 2009, 00:39

да, 74LS00 - это 4 логических элемента
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Акустическое реле (ns048)

Сообщение citizen » 17 окт 2009, 00:39

Получается, что на самом деле логические элементы А1, А2 принадлежат TL082, а элементы N1...N4 принадлежат 74IS00. Разве не так должно быть?


Так оно и есть, только A1 и A2 - аналоговые элементы, а не логические.
Аватара пользователя
citizen

Сообщения: 315
Зарегистрирован: 12 окт 2008, 12:40
Откуда: Красногорск, Подмосковье

Re: Акустическое реле (ns048)

Сообщение Klukv » 20 окт 2009, 23:06

Вот, после многих часов работы получилась вот такая вот схемка. Если кого заинтересует прошу обратить внимание на то, что от элементов из библиотеки программы я использовал только "дырки", т.е. не везде есть соответствие обозначения детали и самой детали. Еще - полярности придется находить самим в соответствии со схемой которая в первом посте. Сразу говорю сам еще не проверял - проверю завтра если будет время. Ну и если ЛУТ можно делать сковородкой, утюга у меня нет)
Вложения
AR.rar
Архив с файлом .lyt
(9.57 КиБ) Скачиваний: 9
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение blindman » 21 окт 2009, 06:57

А брюки тоже сковородкой можно гладить? :ROFL:
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Акустическое реле (ns048)

Сообщение Klukv » 21 окт 2009, 08:59

МОжет и можно, надо попробовать )
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение avr123.nm.ru » 21 окт 2009, 09:34

Если плита гладкая то можно просто прижать к ней хорошим грузом "пирог" - бумага обычная, рисунок платы тонером вверх, плата медью вниз. ЛУТ-ом делают пачки плат зажимая их между толстых пластин винтами и на плиту или в духовку. Мои рекомендации по изготовлению плат ЛУТ способом - http://avr123.nm.ru/06.htm

Если плита не гладкая или газовая, то можно найти кусок металла с гладкой поверхностью - туже сковороду или кастрюлю.

А где утюг ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Акустическое реле (ns048)

Сообщение Klukv » 21 окт 2009, 11:22

Так получилось, что переехав в другой город учиться я не взял с собой утюг родителей ( кстати старый утюг можно и забрать ) а свой купить никак руки не доходят ). Уже 3 года :) Кстати Схема вроде получилась отличная, положил в хлорное железо. Как с пар вернусь посмотрю что там получилось, и конечно Вам всем сообщу и фотографиями поделюсь
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение pashteet » 21 окт 2009, 14:21

бгг, если пар больше 2-х, то рискуеш ничего не обнаружить, пустой текстолит без дорожек, безничего :P
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович
