Акустическое реле (ns048)

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Акустическое реле (ns048)

Сообщение executer » 21 окт 2009, 14:28

угу, или соседи по комнате подумают что пиво и выпьют )
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Акустическое реле (ns048)

Сообщение Klukv » 21 окт 2009, 14:56

Все оказалось хуже ) Прихожу я значит домой, ( с новым программатором кстати) смотрю в свою миску с платой, она вся розовая - думаю вот красота, гламурная плата!( я то не знал блин, что она должна быть не розовая, а зеленая!) ну и выливаю всю коричневую гадость под напором воды в умывальник. Оттираю керосином, потом зубной щеткой, и О ЧУДО!!! Вся поверхность блестит - она недорастворилась... А вся принтерная краска уже смыта. Ничего, на память будет. На новой плате значок автоботов поставлю )
Вложения

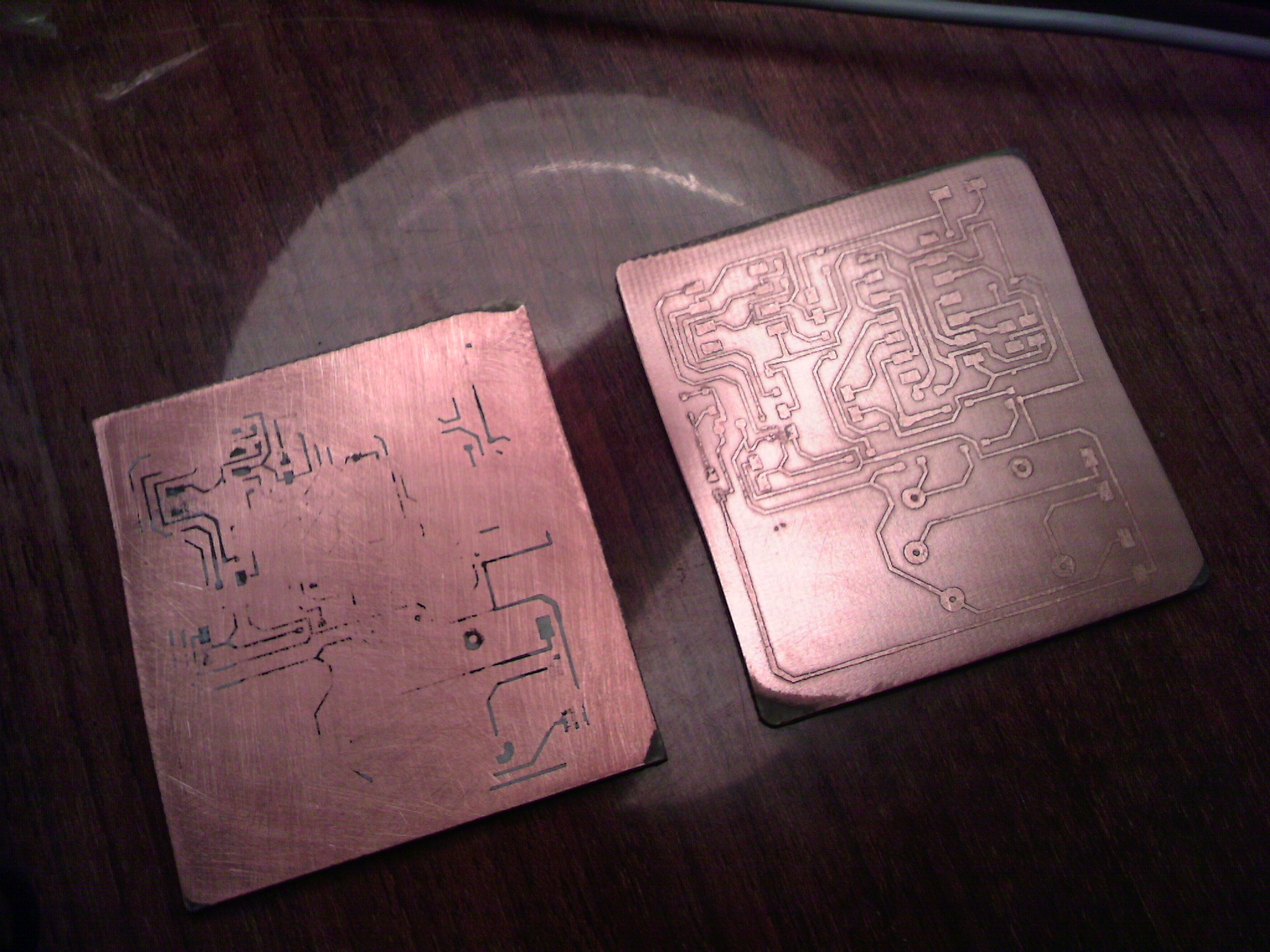

Слева - первая моя попытка
Справа - попытка вторая. Более удачная.
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение pashteet » 21 окт 2009, 16:02

А зачем хлорное железо в раковину сливать? Я уже пол года пользую один и тот же раствор :crazy:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Акустическое реле (ns048)

Сообщение -= Александр =- » 21 окт 2009, 16:56

Народ, или я дурак или никто не заметил, что к цифровой микросхеме питание не подключено??? :shock:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Акустическое реле (ns048)

Сообщение EdGull » 21 окт 2009, 16:59

а когда его подключали?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Акустическое реле (ns048)

Сообщение Klukv » 21 окт 2009, 17:26

-= Александр =- писал(а):Народ, или я дурак или никто не заметил, что к цифровой микросхеме питание не подключено??? :shock:


елки ) Радует, радует...

А я только похвастаться решил:
Вложения

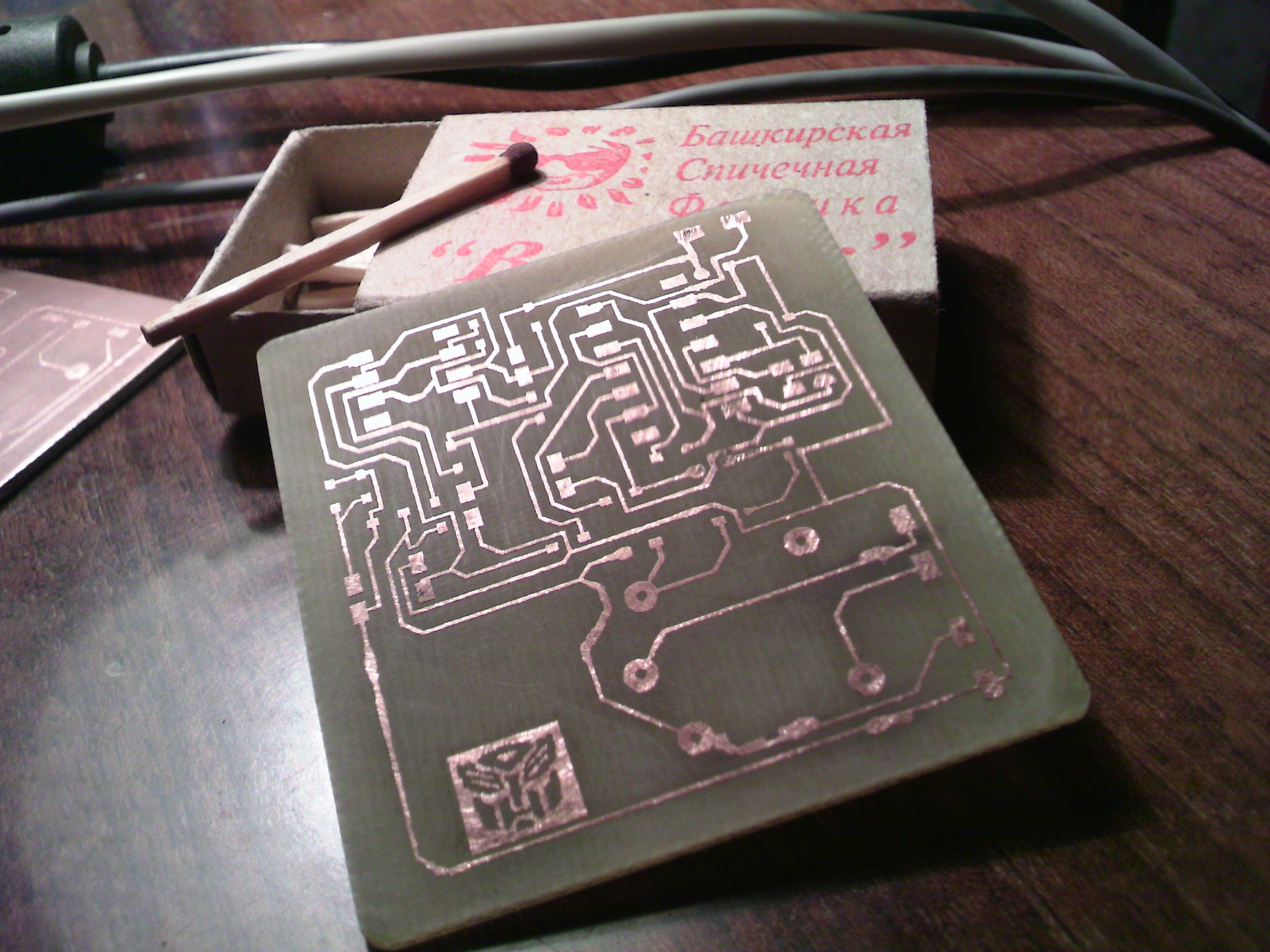

Первая путёвая плата
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение boez » 21 окт 2009, 17:29

Хм. Походу и к ОУ тоже... Klukv, если питание на схеме не нарисовано - это не значит, что микросхемам оно не нужно :) Ноги 7 и 14 микросхемы IC1, ноги 4 и 8 IC2 - питание! (7 IC1 и 4 IC2 - на землю, 14 IC1 и 8 IC2 - на плюс).

Добавлено спустя 1 минуту 6 секунд:
Ну теперь или перетравливать, или проводками... Рекомендую второе, вдруг еще что-то в процессе отладки вылезет?
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Акустическое реле (ns048)

Сообщение Klukv » 21 окт 2009, 17:45

Перетравливать точно не буду - проводки рулят )

Пусть лучше уж хоть что нибудь вылезет, чем совсем не зарабоатет :o
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение Klukv » 22 окт 2009, 21:52

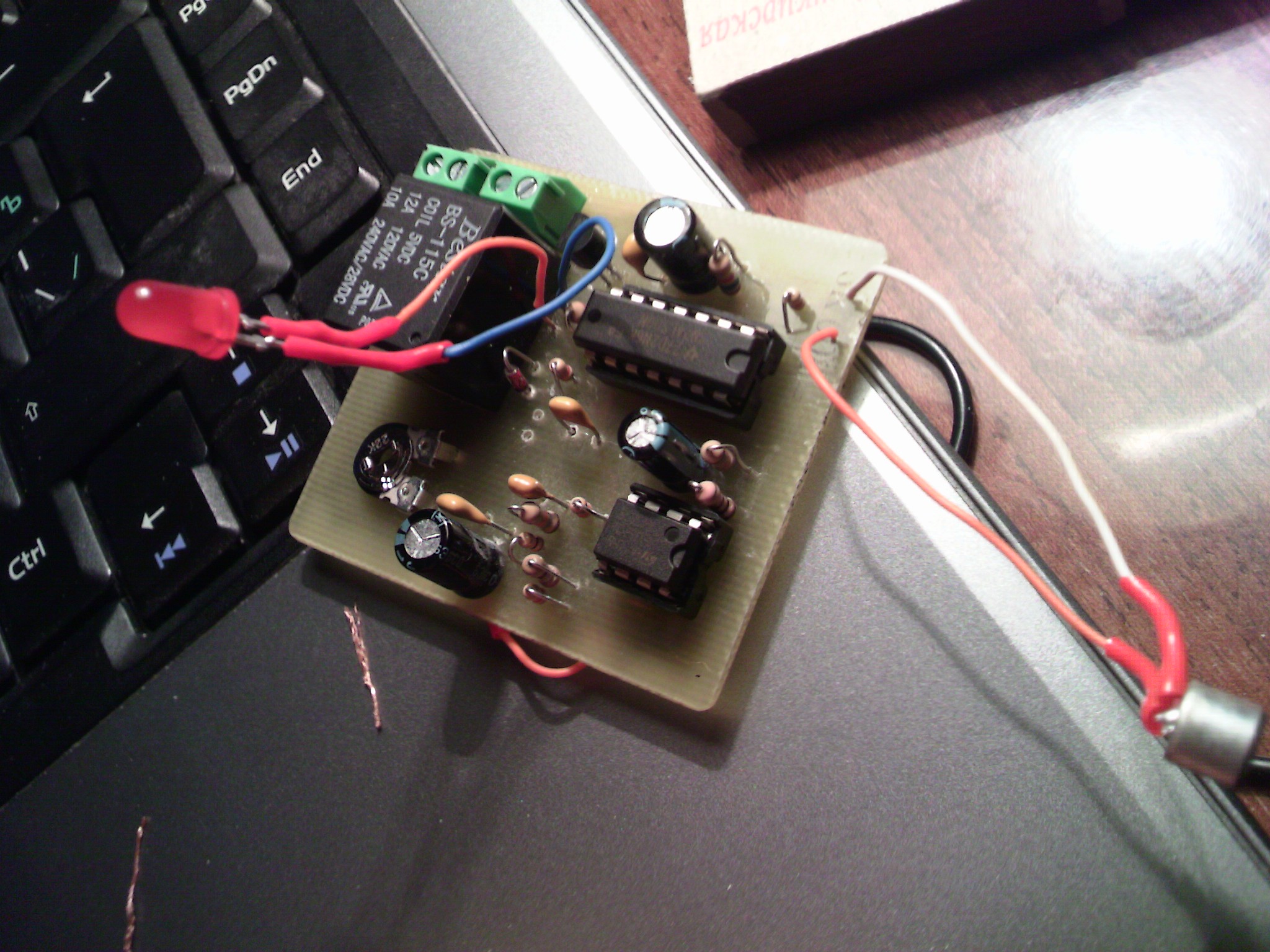

В общем спаял я свой шедевр, и как не прискорбно, ничего не заработало. Даже не греется зараза ) Надеюсь диод неправильно воткнул. Иначе - впереди долгий процесс доработки, если она вообще заработает. :sorry: Фото прилагается:

Добавлено спустя 1 минуту:

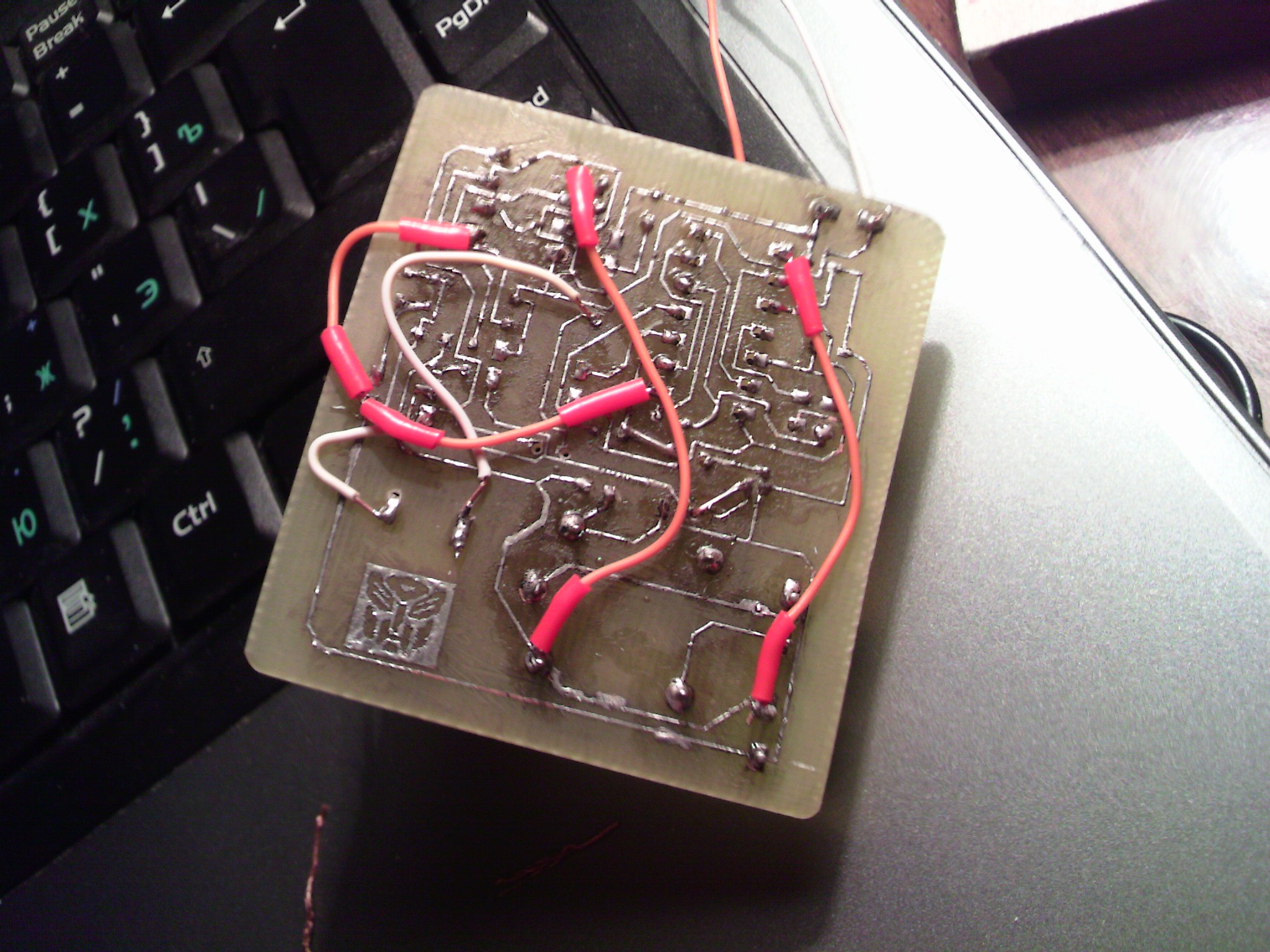

Вид сзади.
Вложения
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение Vovan » 22 окт 2009, 22:50

ИМХО: емкость С6,с7 - занижена...
а почему именно с кита схема взята? в нете полно провереных и рабочих схем...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Акустическое реле (ns048)

Сообщение Klukv » 22 окт 2009, 23:26

Эта тоже рабочая, просто у сборщика руки кривые )

Так получилось потому что я хотел купить готовый кит, а потом передумал, и решил собрать сам. ЧЕт не подумал другую схему искать. Если эту в течение долгого времени не оживлю, то другую соберу. А потом буду делать машинку как в теме про фенольные китайские вездеходы. Редукторы уже изъяты, контроллер куплен с программатором, а собирать я ничего нормально так и не научился. Пока не научился :good:
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение Klukv » 23 окт 2009, 16:04

Возник вопрос - есть ли у электретного микрофона полярность?
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Акустическое реле (ns048)

Сообщение Vovan » 23 окт 2009, 16:25

правильнее сказать цоколёвка, обязательно есть!
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
