Хочу сделать серво контроллер. Сам.

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Хочу сделать серво контроллер. Сам.

Сообщение =DeaD= » 11 окт 2009, 20:48

2avr123: А какие шансы потом прошивку этого контроллера чуть-чуть развить? Типа сделать плавное перемещение серв, а не рывками? Насколько там забито "процессорное время" МК?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Хочу сделать серво контроллер. Сам.

Сообщение avr123.nm.ru » 12 окт 2009, 08:02

Я думаю шансы есть только у опытного программиста - сделать команды шире в битах и шаг мельче. Но эти контроллеры работают у тех кто заказывал их разработку в Киеве и в Москве, они говорят что работают нормально. Хотя "нормально" это расплывчатое понятие, но мне кажется что если бы сервы дергались непристойно то люди хоть претезию высказали бы - мол че за судороги мы такого не заказывали нельзяли убрать.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Хочу сделать серво контроллер. Сам.

Сообщение =DeaD= » 12 окт 2009, 08:49

2avr123: Да нет, я понимаю что они нормально работают в рамках указанных команд. Я имею в виду другое - насколько загружен МК при этом, - можно ли туда занести в дальнейшем хотя-бы максимальный шаг изменения положения сервы за 1 единицу времени? (ну чтобы мы выставили значение 1000мс, а сейчас 1500мс, и контроллер не в следующий же момент выдал 1000мс, а сначала 1480мс, потом 1460мс и т.д. до 1000мс, если шаг максимальный задан 20мс).
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Хочу сделать серво контроллер. Сам.

Сообщение avr123.nm.ru » 12 окт 2009, 09:04

Там есть места в проге где МК бездельничает, прога на прерываниях. Я выше писал что опытный программист очевидно может написать многое особенно если АСМ вставок насует и оптимизацию продумает. Там программа "в лоб" -просто сервы группируются по 8 на порт, пере- группировка по одинаковому времени выключения, затем группа 8 серв включается и по таймеру выключаются группами с одинаковым временем выключения.

Добавлено спустя 4 минуты 51 секунду:
=DeaD= писал(а): (ну чтобы мы выставили значение 1000мс, а сейчас 1500мс, и контроллер не в следующий же момент выдал 1000мс, а сначала 1480мс, потом 1460мс и т.д. до 1000мс, если шаг максимальный задан 20мс).

"рампинг" в мкС - мне кажется, что можно.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Хочу сделать серво контроллер. Сам.

Сообщение =DeaD= » 12 окт 2009, 09:25

да, погнал, разумеется "мкс" :) если можно - тогда перспективная схемка. Если нет - тогда тупиковый путь, на который лучше не вставать.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Хочу сделать серво контроллер. Сам.

Сообщение avr123.nm.ru » 12 окт 2009, 10:38

Просто "вставание" то в чем заключается ? Я ж не предлагаю платить за подготовку производства фирменных плат.

Это ATmega16 воткнутая в панельку ( ATmega16 не паяная остается, ее можно для чего угодно потом опять использовать ! ) + "гребенки" штырьков для серв + кварц + платка простая ЛУТ или макетка из набора отверстий или просто нарезка резаком линий на фольгированом текстолите. Питание от серв через резистор и стабилитрон + конденсатор. Если кроме UART нужен rs232 то + диод 1n4148 + 2 резистора по 1 кОм и транзистор npn КТ3102 bc817 bc337

коричневым я выделил реальную цену вставания на этот путь - т.е. то что будет однозначно потрачено на этот простейший серво-контроллер ну и + время.

Т.е. безвозвратно на этот сервоконтроллер будет потрачено примерно 60-100 рублей.

Однако и опыт будет получен ( он ведь тоже имеет цену) и устройство рабочее.

Добавлено спустя 3 минуты 37 секунд:
=DeaD= писал(а):если можно - тогда перспективная схемка.
Я думаю что сделать рампинг с заданием одинакового шага для всех серво это совсем не сложно - т.е. цикл с обновлением значений для серво с этим шагом, ели индивидуальный рампинг - то еще один массив для рампинга и чуть сложней индексация в том же цикле обновления значений.
Последний раз редактировалось avr123.nm.ru 12 окт 2009, 10:40, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Хочу сделать серво контроллер. Сам.

Сообщение =DeaD= » 12 окт 2009, 10:39

С этой стороны - да, согласен, недорогой эксперимент.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Хочу сделать серво контроллер. Сам.

Сообщение blindman » 12 окт 2009, 10:39

Насколько это сложно - достоверно скажет только тот, кто будет делать
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Хочу сделать серво контроллер. Сам.

Сообщение avr123.nm.ru » 12 окт 2009, 10:46

Ну прошивку то бесплатно можно запросить у Семенова Михаила.

Конечно новичку ИМХО сложновато самому написать прогу сервоконтроллера, а изготовить - ИМХО это базовый уровень сборки пайки, просто если на поверхность монтировать, то надо паять 2 рядную гребенку и потом к ней добавить еще 1 ряд надев сверху маму типа IDC(много) как на IDE40 для выравнивания перед пайкой.
Последний раз редактировалось avr123.nm.ru 12 окт 2009, 10:51, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Хочу сделать серво контроллер. Сам.

Сообщение blindman » 12 окт 2009, 10:50

Ждём бесплатной прошивки. Как дождёмся - начнём детали в макетку тыкать
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Хочу сделать серво контроллер. Сам.

Сообщение avr123.nm.ru » 12 окт 2009, 10:52

Вам то китам зачем ? :D :D Все же это изделие и прошивку публиковать Михаил не будет, тем кто попросит даст бесплатно и попросит не распространять.

А схема не секрет - просто сервы подключаются к портам A B C порт D служебный - на нем UART, кварц, светодиод.
Последний раз редактировалось avr123.nm.ru 12 окт 2009, 10:58, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Хочу сделать серво контроллер. Сам.

Сообщение blindman » 12 окт 2009, 10:54

Сами-то не могём, хватило только на то чтоб ATMega128 поставить на плату, и аппаратно всё делать
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Хочу сделать серво контроллер. Сам.

Сообщение =DeaD= » 12 окт 2009, 10:57

2avr123: Кстати, какая точность позиционирования у этой прошивки?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Хочу сделать серво контроллер. Сам.

Сообщение avr123.nm.ru » 12 окт 2009, 11:05

blindman писал(а):Сами-то не могём, хватило только на то чтоб ATMega128 поставить на плату, и аппаратно всё делать
Дак у вас же 1 мкС вроде.

А у Михаила 5 с лишним мкС - просто задание было делать под протокол такой простой как у сервоконтроллера
Mini SSC II http://www.seetron.com/ssc.htm - но он на 8 серво, а надо было 20, Михаил сделал на 24.

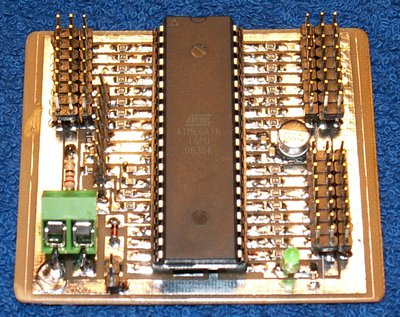

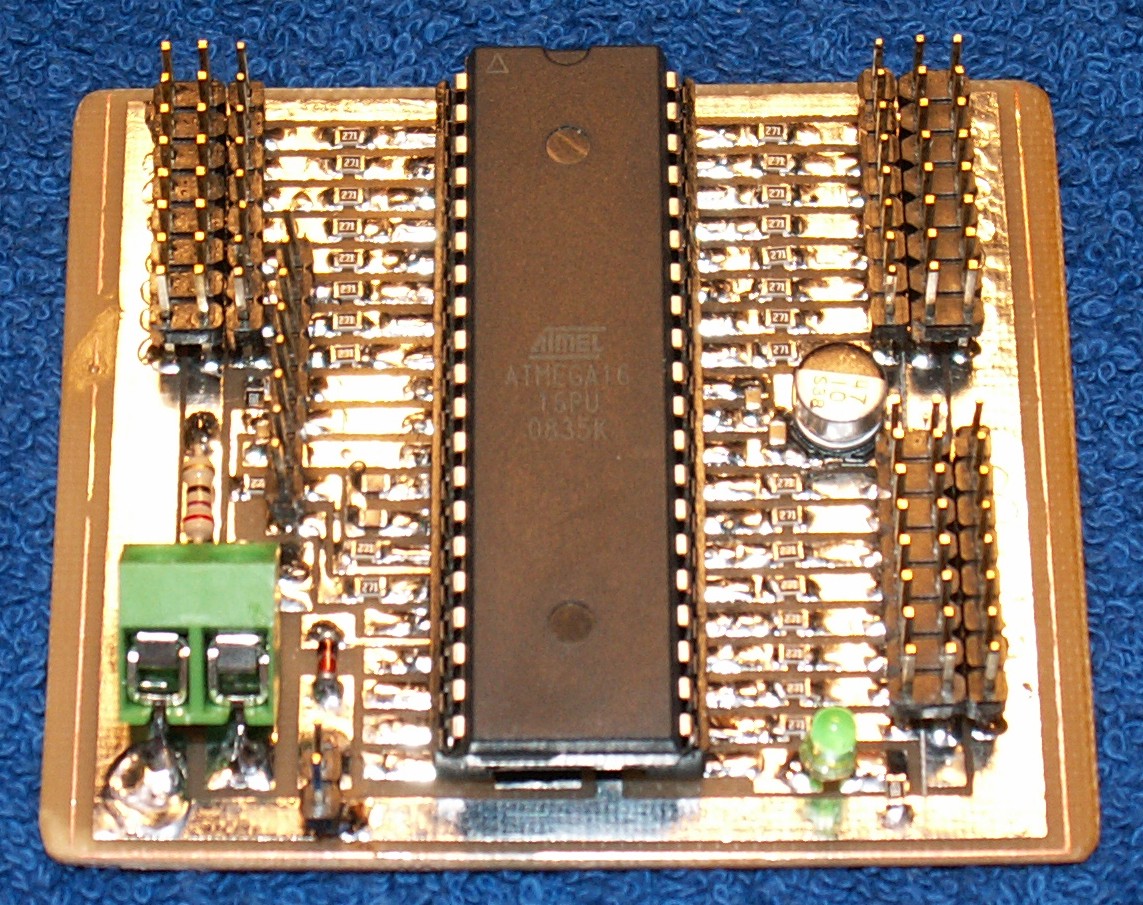

Вот фотка сервоконтроллера - там конечно резисторы к сервам стоят, а кварц, стабилитрон и транзисторный инвертор для rs232 под атмегой. И еще гребенка один ряд для ISP и UART TxD(не исапользуется) RxD видна.

Плата "разведена" в CorelDraw - просто набор прямоугольный площадок и все напаяно без отверстий сверху.
Вложения
Сервоконтроллер на 24 серво servo Семенов Михаил - http://mkpochtoi.narod.ru
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Хочу сделать серво контроллер. Сам.

Сообщение =DeaD= » 12 окт 2009, 11:17

Ну вот с 5мкс понятно, чем заплачено за простоту схемы :) а то нифига не ясно, что за чудо контроллер на 1 МК всего на 24 сервы
