Транзистор сильно греется

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Транзистор сильно греется

Сообщение DDosT » 12 авг 2009, 00:20

Нет, ну то что там 680 Ом это точно. Я сейчас фотку сделаю платы вообщем. Только так как схему я уже разобрал (делаю на плате где монтируются компоненты в гнезда без пайки) то сейчас на скорую просто воткну как было, но номиналы сейчас другие будут, вы просто саму связь оцените.
DDosT

Сообщения: 42
Зарегистрирован: 11 авг 2009, 18:39
Откуда: Москва

Re: Транзистор сильно греется

Сообщение avr123.nm.ru » 12 авг 2009, 00:26

тогда макс мощность на транзисторе = 0.5 * 9 * 9 / (680 + 680) = 0.03 Вт - ни как его негреват не может без тплоизоляции.

А вот 0.5 * 9 * 9 / (68 + 68) = 0.3 Вт - может ощутимо пожалуй.

Добавлено спустя 39 секунд:
DDosT писал(а):саму связь оцените.
Запросто !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Транзистор сильно греется

Сообщение DDosT » 12 авг 2009, 00:36

воть:

Модератор Setar:http://s07.radikal.ru/i180/0908/43/d41239db3bd1.jpg
Заливайте пожалуйста в предь картинки сюда, радикал тормозит иногда безбожно,
я скачивал картинку 30 сек
DDosT

Сообщения: 42
Зарегистрирован: 11 авг 2009, 18:39
Откуда: Москва

Re: Транзистор сильно греется

Сообщение avr123.nm.ru » 12 авг 2009, 00:38

АФИГИТЕЛЬНО видать ! красная - красная - оранжевая чтоль ? это 22 кОм получается.

Я ж вам уже писал - СЛОВАМИ схему напишите.
Последний раз редактировалось avr123.nm.ru 12 авг 2009, 00:40, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Транзистор сильно греется

Сообщение DDosT » 12 авг 2009, 00:40

нет, я ж сказал что ща просто схематично набросаю, номиналы другие сейчас которые под руку попались, вы поглядите верно ли связь идет, правильно ли я цепь вообще организовал
DDosT

Сообщения: 42
Зарегистрирован: 11 авг 2009, 18:39
Откуда: Москва

Re: Транзистор сильно греется

Сообщение avr123.nm.ru » 12 авг 2009, 00:41

Нафига вам транзистор - включайте светик как у меня в задаче 1 написано - просто к ноге МК через резистор 240-750 ом.
Последний раз редактировалось avr123.nm.ru 12 авг 2009, 10:29, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Транзистор сильно греется

Сообщение DDosT » 12 авг 2009, 00:46

эм, ну с транзистора я вообще собирался моторчиком поуправлять который требует 1 А и 12 вольт. А светодиодом я по вашему уроку светил :) Да и видел в 8 задаче про шим управление моторчиком, как раз то что нужно в принципе, только всё равно вопросов куча возникла. Да, а ещё поясните плиз почему может быть такое, что независимо от того что на базе "1" или "0" светодиод светится, то есть транзюк открыт постоянно? Даже когда база в воздухе висит!
DDosT

Сообщения: 42
Зарегистрирован: 11 авг 2009, 18:39
Откуда: Москва

Re: Транзистор сильно греется

Сообщение avr123.nm.ru » 12 авг 2009, 00:53

Подключайте его через 1 кОм к выходу МК и управляйте моторчиком - только моторчик диодом зашунтируйте как в задаче 8.

Советую PROTEUS скачать и использовать.

Вопросы формулируйте четко и выкладывайте.

Добавлено спустя 2 минуты 12 секунд:
DDosT писал(а):поясните плиз почему может быть такое, что независимо от того что на базе "1" или "0" светодиод светится, то есть транзюк открыт постоянно? Даже когда база в воздухе висит!

Либо он гикнутый, либо он как на правом рисунке - pnp - и светик светит через встроеный в транзистор диод.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Транзистор сильно греется

Сообщение DDosT » 12 авг 2009, 00:55

PROTEUS я уже скачал. А насчет вопросов, думаю пока я ещё мало в сленге разбираюсь у меня четко поставить вопрос не получится, так что уж не серчайте если они будут с виду глуповато выглядеть. Я до сих пор слово "подтяжка"-то до конца не осознал, pull-up встречал только в табулатурах для гитары :)
DDosT

Сообщения: 42
Зарегистрирован: 11 авг 2009, 18:39
Откуда: Москва

Re: Транзистор сильно греется

Сообщение avr123.nm.ru » 12 авг 2009, 01:08

А вы не тужтесь со сленгом - задавайте вопросы нормальным языком. Просто указывайте схему, номиналы и названия компонентов, напряжения и токи которые вам известны. Чем больше информации в вопросе - тем проще дать правильный ответ.

Добавлено спустя 1 минуту 28 секунд:
DDosT писал(а):Я до сих пор слово "подтяжка"-то до конца не осознал, pull-up встречал только в табулатурах для гитары :)
я постарался это разъяснить на страничке Устройство AVR - http://avr123.nm.ru/02.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Транзистор сильно греется

Сообщение Yuraskas » 12 авг 2009, 07:12

Раз уж тут у вас говорят про моторы и транзисторы, рискну спросить, чтобы не плодить новых тем, собрал схему: моторчик на 0,3А включается ногой МК через транзистор КТ815, на мотор подключен конденсатор 47nF. Питается всё от одного источника 5В 700мА (зарядка от телефона).
Так вот, мотор почему-то иногда включается не сразу, а только если крутануть вал рукой. Почему он так делает? Интересует ответ не для конкретной схемы, а вообще причины такого поведения...
Ты приснись ей, ангел белый, пусть ей будет хорошо...
Аватара пользователя
Yuraskas

Сообщения: 119
Зарегистрирован: 20 июл 2009, 13:59
Откуда: Канск

Re: Транзистор сильно греется

Сообщение rig » 12 авг 2009, 07:38

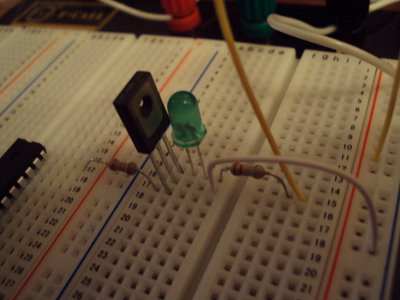

на макетке

1 светодиод на фото воабще гореть не будет, т.к. его + - соединен одним рядом контактов с эмитером и резистором.
2 эмиттер почемуто соединен с +, коллектр с -. по моему разумению должно быть наоборот.

Добавлено спустя 2 минуты 45 секунд:
Yuraskas
попробуй сменить источник питания, есть примеры из личного опыта когда зарядник не тянет нагрузку хотя по наклейке мощности достаточно.(осцилллографом не проверял, есть подозрения о больших пульсациях)
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Транзистор сильно греется

Сообщение DDosT » 12 авг 2009, 14:40

Yuraskas писал(а):Раз уж тут у вас говорят про моторы и транзисторы, рискну спросить, чтобы не плодить новых тем, собрал схему: моторчик на 0,3А включается ногой МК через транзистор КТ815, на мотор подключен конденсатор 47nF. Питается всё от одного источника 5В 700мА (зарядка от телефона).
Так вот, мотор почему-то иногда включается не сразу, а только если крутануть вал рукой. Почему он так делает? Интересует ответ не для конкретной схемы, а вообще причины такого поведения...


Я, конечно, далеко не профи, но рискну предположить, что для раскрутки моторчика необходим больший ток чем 0.3 А, который ваша схема ему не может дать.
DDosT

Сообщения: 42
Зарегистрирован: 11 авг 2009, 18:39
Откуда: Москва

Re: Транзистор сильно греется

Сообщение yak-40 » 12 авг 2009, 14:49

Yuraskas писал(а):моторчик на 0,3А

А на какое напряжение моторчик то? Может он вольт на 12, вот и плохо стартует
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Транзистор сильно греется

Сообщение nest » 12 авг 2009, 14:51

Yuraskas писал(а):мотор почему-то иногда включается не сразу, а только если крутануть вал рукой. Почему он так делает? Интересует ответ не для конкретной схемы, а вообще причины такого поведения...


кондёр в питание побольше (мкФ на 1000) в некоторых случаях спасёт положение.
если БП не менять.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm
