Усиление единицы с выхода триггера

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Усиление единицы с выхода триггера

Сообщение mandigit » 09 май 2009, 22:08

SERGEY_M писал(а):кт972 - это составной транзистор и БЭ у него 1,2В
При токе в 1А это 1,2Вт, без радиатора сгорит...

1А - это ток через эмиттер. Судя по тому, что в даташите указан максимальный ток 4А - транзистор выдержит (но я только мельком смотрел). Через базу пойдет ток 1А/h21 и мощность, соответственно, другая будет рассеиваться.
Не прав я - получится, что падение коллектор - эмиттер тоже будет 1.2В и на транзисторе действительно будет рассеиваться 1,2Вт :sorry:

То, что он составной - не заметил. :oops:
Выбор конкретного транзистора на откуп автору топика (из того, что есть под руками или со знанием деталей задачи).
Последний раз редактировалось mandigit 09 май 2009, 23:22, всего редактировалось 1 раз.
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Усиление единицы с выхода триггера

Сообщение SERGEY_M » 09 май 2009, 23:19

1А - это ток через эмиттер. Судя по тому, что в даташите указан максимальный ток 4А - транзистор выдержит (но я только мельком смотрел). Через базу пойдет ток 1А/h21 и мощность, соответственно, другая будет рассеиваться.

то что транзистор на 4А, на падение в такой схеме включения не влияет...
хоть на 100А :)
и мощность будет рассеиваться соответствующая....
а транзистор выдержит, только нагреется сильно и без радиатора сгорит :(
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Усиление единицы с выхода триггера

Сообщение DronAxe » 11 май 2009, 05:44

Господа, у ЛА3 разве не открытый коллектор? помойму плеча нехватает верхнего на выходе микрухи :)
Как говорил великий Стэн: Жги Картман! Жги!
Аватара пользователя
DronAxe

Сообщения: 38
Зарегистрирован: 18 янв 2008, 21:00
Откуда: Новосибирск

Re: Усиление единицы с выхода триггера

Сообщение mandigit » 11 май 2009, 11:10

DronAxe писал(а):Господа, у ЛА3 разве не открытый коллектор? помойму плеча нехватает верхнего на выходе микрухи :)


Верно подмечено.

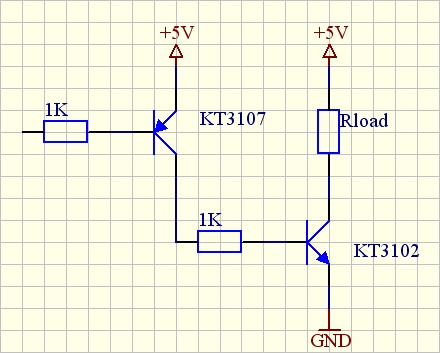

Можно попробовать такую схему:
Вложения
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Усиление единицы с выхода триггера

Сообщение SERGEY_M » 11 май 2009, 11:22

Открытый коллектор у ЛА6, ЛА7,ЛА9, ЛА10.
У ЛА3 обычный ТТЛ выход :)
Я вот только не могу понять, зачем такие извращенные схемы???
Да и КТ3102 не выдержит 1А
И "землю" (общий) в нагрузке рвать не хорошо

Добавлено спустя 46 секунд:
и резисторов в схеме не хватает......
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Усиление единицы с выхода триггера

Сообщение Duhas » 11 май 2009, 11:50

смотря какова нагрузка и ее окружение.....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Усиление единицы с выхода триггера

Сообщение SERGEY_M » 11 май 2009, 11:56

Не понял...

Добавлено спустя 1 минуту 31 секунду:
Было сформулировано
для подключения питания основной схемы робота
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Усиление единицы с выхода триггера

Сообщение Duhas » 11 май 2009, 12:17

думаю не страшно рвать землю в этом случае....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Усиление единицы с выхода триггера

Сообщение SERGEY_M » 11 май 2009, 12:26

В принципе да... согласен
Кто-то левое ухо левой рукой чешет, кто-то правой...
а кто-то ногой (задней лапой) :)
кому как удобно)))))
но КТ3102 не пойдет 8)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Усиление единицы с выхода триггера

Сообщение mandigit » 11 май 2009, 22:25

SERGEY_M писал(а):но КТ3102 не пойдет 8)


а что подойдет?
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Усиление единицы с выхода триггера

Сообщение SERGEY_M » 12 май 2009, 00:05

кт815 хотябы...
и вообще, если эту схему использовать, то любой полевик с мат. платы компа и 3107 не нужен
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Усиление единицы с выхода триггера

Сообщение midway » 13 май 2009, 09:04

Большое спасибо за ответы,нашел полевики и мощные биполярники ,сегоня вечером буду заниматься.Отработанную схему выложу на форуме,может кому тоже пригодится.С уважением midway.
Аватара пользователя
midway

Сообщения: 12
Зарегистрирован: 08 май 2009, 13:02
Откуда: Брянск

Пред.
