Регулируем мощность паяльника. Новичкам полезно!

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Регулируем мощность паяльника. Новичкам полезно!

Сообщение flyroman » 16 фев 2009, 13:15

WARNING ОПАСНОСТЕ!


Стремясь повысить качество пайки и предохранить жало паяльника от преждевременного разрушения из-за перегрева, радиолюбтели нередки используют различные устройства, позволяющие регулировать среднее значение напряжения на обмотке нагрвательного элемента паяльника. При этом изменяется мощность, выделяемая нагревательным элементом, а значит, и температура жала паяльника...

Как правило при перегретом паяльнике канифоль быстро испаряются с жала паяльника и НЕ образуют пленку. А если нет канифоли, то место спайки будет ненадежным. Еще при перегретом жале паяльника, оно постоянно выгорает - появляются ямочки, которые мешают пайке и их постоянно нужно выравнивать напильником.

Конечно же можно купить паяльную станцию, но думаю не каждый новичок может или хочет её покупать. Я советую, тем кто не хочет покупать паяльную станцию и у кого дома один только паяльник 40Вт, простую схему регулировки мощности.

Новички, соберите не поленитесь!
ВЫ заметите как качество пайки вашим сороковатным паяльникоп возрастет. Тем более не будете перегревать микросхемы.

В интернете есть много схем таких регуляторов. Но вот мне например понравилась вот эта схема, Во-первых она ОЧЕНЬ проста в сборке, во-вторых регулирует ничуть не хуже других схем.

Внимание, опасное напряжение 220в

схема регулятора


Устройство позволяет регулировать мощность паяльника от половинной до максимальной(50%-100%). При указанных на схеме элементах мощность нагрузки не должна превышать 50 Вт, но в течение часа схема может выдержать и нагрузку 100 Вт без особых последствий.

Выходная мощность минимальна в крайнем левом (по схеме) положении движка R2.
(От автора: Этот регулятор работает у меня в течение 14 лет без каких-либо нареканий.)

Я вместо тиристора КУ101Б использовал импортный симистор BT131 (600)(о симисторах здесь http://www.power-e.ru/2006_01_14.php), в магазине радиодеталей всегда есть. Диод взял от зарядника телефона (или от блок питания китайского) IN4007. Резистор R2 можно взять от 30 до 100 КОм. (у меня 47КОм). Лучше ближе к 100КОм.

ВАЖНЫЙ МОМЕНТ: ВСЯ СХЕМА НАХОДИТСЯ ПОД БОЛЬШИМ НАПРЯЖЕНИЕМ, НЕ ЛЕЗТЕ РУКАМИ, НОГАМИ И ЛЮБЫМ МЕСТОМ ТЕЛА ЧЕЛОВЕКА(И ЖИВОТНОГО) (и предметами проводящими ток, которые вы держите в руках без изоляции)!!! РУЧКА РЕЗИТОРА ДОЛЖНА БЫТЬ ИЗ ИЗОЛЯЦИОННОГО МАТЕРИАЛА.

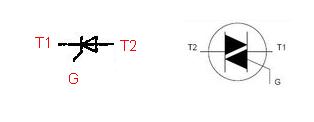

Распиновка тиристора BT131:

G-управляющий электрод
T2-анод
T1-катод


ПРОСТ В ИСПОЛНЕНИИ)
Последний раз редактировалось flyroman 16 фев 2009, 19:33, всего редактировалось 3 раз(а).
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение realsystem » 16 фев 2009, 15:02

А кондюку на 63В не поплохеет? Я не критикую, просто не знаю :pardon: Сам хочу собрать, а то кетайское паяло на 40Вт раскаляется как утюг :)
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение blindman » 16 фев 2009, 15:06

Пока тиристор с диодом исправны, ничего ему не будет. А вот если один из них сгорит или оторвется - может быть бабах.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение avr123.nm.ru » 16 фев 2009, 15:12

Удобно использовать комнатный регулятор света. Марекром нанести метку у оптимального положения.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение yak-40 » 16 фев 2009, 15:13

realsystem писал(а):А кондюку на 63В не поплохеет?

Ага, и тиристору может поплохеть, КУ101Б - 50 вольт
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение blindman » 16 фев 2009, 15:19

yak-40 писал(а):Ага, и тиристору может поплохеть, КУ101Б - 50 вольт

Опять же, диод не дает ему поплохеть :)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение realsystem » 16 фев 2009, 15:33

avr123.nm.ru писал(а):Удобно использовать комнатный регулятор света. Марекром нанести метку у оптимального положения.

диммер чтоль? самый дешевый 300р у нас (я ставил VIKO когда ремонт делал). У меня паяльник 55р. :) Некошерно
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение flyroman » 16 фев 2009, 19:46

blindman писал(а):Пока тиристор с диодом исправны, ничего ему не будет. А вот если один из них сгорит или оторвется - может быть бабах.

А, никакого бабаха, и так отпаивал и так отпаивал. Вообще изначально(по дурости не посмотрев, а на память)симистор вообще неправильно подключил(еще думал чтож это у меня не работает), сгорел походу(но не бабахнул). Потом посмотрел даташит, заменил другим.

Я посадил симистор и диод на радиатор, хитроумным методом, но что интересно они нифига не греются, греется тока переменный резистор немного. 100Вт лампу включил на 1 час....резистор нагрелся но не очень сильно.

Добавлено спустя 1 минуту 9 секунд:
realsystem писал(а):А кондюку на 63В не поплохеет?


Не, вроде не плохеет, работает. Ну эт схема с журнала Радио, не моя. там так было.

Добавлено спустя 1 минуту 24 секунды:
avr123.nm.ru писал(а):Удобно использовать комнатный регулятор света. Марекром нанести метку у оптимального положения.

Ну эт если он есть. у меня например нету и не было) пришлось сделать хотя б такой.
Если у кого есть пусть попробуют.

Добавлено спустя 2 минуты 47 секунд:
yak-40 писал(а):Ага, и тиристору может поплохеть, КУ101Б - 50 вольт

Может, но не плохоеет от чего-то)можно конечно использовать КУ202Н, но ненай у меня маленький в BT131 ни сколько не греется.
у BT131 600 вольт.

Добавлено спустя 3 минуты 19 секунд:
realsystem писал(а):диммер чтоль? самый дешевый 300р у нас (я ставил VIKO когда ремонт делал). У меня паяльник 55р. :) Некошерно


Ага) а этот регулятор в рублей 20 встанет)
симистор у нас стоит 5 рублей - BT131
резистор, кондеры думаю у всех найдется.
Ну может разъем розетку еще.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение realsystem » 16 фев 2009, 22:04

Убедил :)
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение IvanumASS » 29 май 2009, 21:29

Извините, что некропостингом занимаюсь, но все-же. У меня вроде стандарт ситуация: «Вот захотелось заняццо электротехникой, паяльник держать в руках умею и т.д.», чайник с больим энтузиазмом в общем, так вот у мну вопрос: Схемка вроде небольшая, можно её как-нибудь скомноповать, чтоб не на плате, а как-нибудь более просто? А то платы я вапще никогда не делал, а пояльником на 60 ватт заниматься мелкой пайкой слегка неудобно. Не подскажите?
А у вас немного урана?
Аватара пользователя
IvanumASS

Сообщения: 9
Зарегистрирован: 29 май 2009, 00:39
Откуда: СПб
ФИО: Иван Григорьевич

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение =DeaD= » 29 май 2009, 21:34

1. Воткнуть детали в картонку и запаять их с другой стороны :)
2. Собрать на макетке обычной.

Добавлено спустя 2 минуты 57 секунд:
Посмотрел что схема на 220В и убрал пару методов.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение galex1981 » 29 май 2009, 21:35

Куда уж проще, чем летучую схему использовать. Тем более что ты если решил заняться электроникой когда нибудь все равно будешь делать печатные платы. Есть повод потренироваться.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение IvanumASS » 29 май 2009, 21:37

Меня просто стремает тот факт, что это будет пихаться в розетку: страшновато как-то. хотя, все-же есть одна идейка. Как сделаю — покажу. В розетку пока пихать не буду, покажу вам, а народ уже тапками покидается, если чего :)

Добавлено спустя 1 минуту 3 секунды:
galex1981 писал(а):Куда уж проще, чем летучую схему использовать. Тем более что ты если решил заняться электроникой когда нибудь все равно будешь делать печатные платы. Есть повод потренироваться.

А летучую, это как?
А у вас немного урана?
Аватара пользователя
IvanumASS

Сообщения: 9
Зарегистрирован: 29 май 2009, 00:39
Откуда: СПб
ФИО: Иван Григорьевич

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение galex1981 » 29 май 2009, 21:37

Конечно покажи. Тапками кидаться то не будем, но может что нибудь посоветуем
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Регулируем мощность паяльника. Новичкам полезно!

Сообщение MiBBiM » 29 май 2009, 21:51

ну ведь старались, тэг опасности для здоровья делали, и никто не пользуется...
Код: Выделить всёРазвернуть
[warning][color=#FF0000][size=250]ОПАСНОСТЕ![/size][/color][/warning]

WARNING ОПАСНОСТЕ!
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript
