Стабилизаторы питания!

Сообщение -= Александр =- » 19 июл 2008, 19:43

Очень часто у новичков что-то не работает из-за плохого питания. Так что тут обсуждаем разные варианты стабилизаторов. Не только для МК, вообще для всего.

Начнем с простейшего:
7805
+ Ток 1 или даже 1.5А
- Большое падение - около 2.5В, тоесть схема от обычного 6V аккумулятора не будет работать
нужно минимум 7.5 вольт для питания схемы(но иногда всёже работает)

Для питания логических схем рекомендую замену:
LM1117-5V
+ Ток до 800 мА, радиатор не нужен.
- Падение 1.2 вольта.

Есть модификации 1.8V, 2.5V, 2.85V, 3.3V, 5V, и регулируемая версия.

Для регулируемых источников я использовал LM317, но характеристики у нее мягко сказать не очень...

Кто строил ШИМ-стабилизаторы просьба отписаться у кого что и как работало...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Стабилизаторы питания!

Сообщение EdGull » 19 июл 2008, 19:46

из ШИМов настоятельно рекоммендую MC34063 хотя буквы в переди могут быть совершенно любые
строил не однократно на них и повышающий, и понижающий и инвертор.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Стабилизаторы питания!

Сообщение -= Александр =- » 19 июл 2008, 19:57

Там вроде в даташите уже рабочие схемы с рассчетом есть? Мне тут через жпрс не скачать...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Стабилизаторы питания!

Сообщение Кирилл » 19 июл 2008, 19:58

LM338 - регулируемый линейный стабилизатор 5А( пиковый - 7А), 1.2В - 32В. Падение при разной рассеиваемой мощности разное(в даташите есть таблица зависимости), но в целом остался доволен этим девайсом :)
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Стабилизаторы питания!

Сообщение -= Александр =- » 19 июл 2008, 20:01

А как у него с линейностью? Помню у 317 как-то хитро очень выходное напряжение от делителя зависело...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Стабилизаторы питания!

Сообщение EdGull » 19 июл 2008, 20:03

-= Александр =- писал(а):Там вроде в даташите уже рабочие схемы с рассчетом есть? Мне тут через жпрс не скачать...

да, там даже полный чайник разберется
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Стабилизаторы питания!

Сообщение Кирилл » 19 июл 2008, 20:04

я включал по типовой схеме из ДШ, проблем с нелинейностью не заметил :)
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Стабилизаторы питания!

Сообщение Victorovych » 20 июл 2008, 17:31

Часто использую L4960 - если развязываться не надо или TOP22x - если гальваническая развязка нужна, что одна что другая работают на ура.
Пробовал делать стабилизатор на меге8, вобщем-то работало, но были проблемы с самозапуском - забил.
Век наш таков, что он гордится машинами, умеющими думать,
и побаивается людей, которые проявляют ту же способность...
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Стабилизаторы питания!

Сообщение $ilent » 21 июл 2008, 12:47

Обожаю LP2985.
Кузов 5-ти ногий SOT-23
Хоть он и относительно слабенький - 150мА, но на самом падает при этом 280 - 350мВ
К тому же фиксироаные напряжение от 2,5 до 6,1В с шагом 0,1-0,2В.
И нога он/офф есть.
Ну очень рекомендую если конечно нет громадных поглатителей энергии...
Скажем мега8 + трансмиттер на 2.4ГГц + АКБ от мобилки, будут "вечно" прудиться.
$ilent


Re: Стабилизаторы питания!

Сообщение rig » 21 июл 2008, 13:21

и стоит в промэлектронике 10,5 р, попробую LP2985.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Стабилизаторы питания!

Сообщение Mazayac » 21 июл 2008, 15:08

LM1117-5V
+ Ток до 800 мА, радиатор не нужен.

Ну что значит "не нужен"...
В зависимости от нагрузки и разницы напряжений микросхема рассеивает вполне определенную мощность.
Для LM1117 без радиатора это около 1 Вт. Все что выше (для LM1117 - до 2 Вт) - требует радиатора обязательно.
Так что внимательно читаем и считаем, прежде чем ставить стабилизатор без радиатора.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Стабилизаторы питания!

Сообщение mandigit » 21 июл 2008, 20:05

-= Александр =- писал(а):Кто строил ШИМ-стабилизаторы просьба отписаться у кого что и как работало...

http://www.angstrem.ru/upload/iblock/bc6/1446pn1.pdf
работало нормально, согласно спецификации
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Стабилизаторы питания!

Сообщение Mazayac » 21 июл 2008, 21:55

Без проблем в понижающем режиме работали и работают: ADP3050, LM2594, MIC4680YM.
Остановился на последней в силу более низкой цены и большей доступности.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Стабилизаторы питания!

Сообщение Master » 27 июл 2008, 23:24

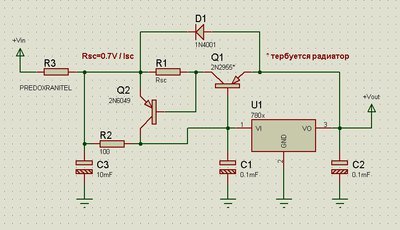

Вот когда-то перерисовал с книжки, стабилизатор на 15А с защитой по +, на основе 780х.
Вложения
стабилизатор на 780х.JPG
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Стабилизаторы питания!

Сообщение sandro » 29 июл 2008, 01:01

Я использовал пару тройку раз КА(МС)34063.производителем указа мах 1.5А,но у меня не было желания проверять,не-зачем.Но есть неплохая регулируемая защита по току.единственный нюанс,для тех кого беспокоит КПД------------подбирайте индуктивность,сильно он зависит от неё.Ну про танталовые кондеры ,думаю напоминать не следует.Старенькие сидиромчики и хлам наподобие ,мабилы,изобилуют как дросселями так и ёмкостями,для любительской практики хватит.
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь
