Выше по ссылке схему не видно ? тогда в ДШ посмотрите.

как бы то ни было, серва ждет управляющего сигнала относительно своего общего провода (черный/коричневый), а значит либо для "верхних" серв нужен будет другой управляющий блок, либо для сервы "наверху" нужен будет управляющий сигнал в диапазоне от 6-7В (лог. "ноль") до 12-14В (лог. "единица")

то, что avr123.nm.ru предложил - неплохие чипы

Прошу прощения, а что значит "верхняя" серва и серва "наверху"? Хм... А так прокатит?

http://www.arduino.cc/cgi-bin/yabb2/YaB ... 1282129381

You are supplying power to the servo(s) from a 6V battery pack.

1) The negative side (likely black wire) goes from the negative side of the battery pack to the negative/ground wire (likely black) of the servo.
2) The positive side (likely red wire) goes from the positive side of the battery to the the positive/power wire (likely red) of the servo(s).
3) The control signal comes from an Arduino digital output pin and goes to the servo control wire (various colors, white, yellow, orange, etc.)

But the Arduino has no control of the servo unless you make the other critical ground connection....

4) The GND pin on the Arduino must ALSO be connected to the negative/ground/black wire on the servo.

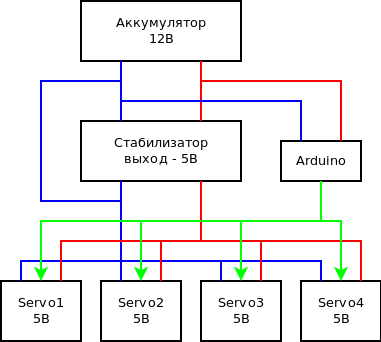

В смысле - есть аккумулятор, выдающий 12в, на него мы ставим стабилизатор напряжения, который выдаёт на выходе 5в, а потом подключаем две схемы, одна из которых питается от 12в, другая от 5в, первая управляет второй при помощи шим сигналов, при этом объединяем земплю на участке до стабилизатора и после. Будет ли такое работать и чем это может быть опасно? После стабилизатора будет уже своя земля или та же самая, что была до?

вставка на английском, конечно же, работоспособна, там просто сервы питаются от 6В, ардуино от своих 5В, и общие провода (минусы) от 6В и от 5В соединены вместе

a в предполагаемой схеме с 12В сервы-то где?

Ардуино может питаться и от 12в. Будет ли работоспособна такая схема, как я нарисовал? То есть, с общей землёй. Отличие от вставки на английском в том, что ардуина будет подключена к 12 вольтам. Меня терзают смутные сомнения в надёжности такого решения. Должны быть какие-то подводные камни, но по причине неопытности я их не вижу.

нет, в такой схеме проблем нет
земли общие, в конце концов ардуино тоже себе делает таким же стабилизатором 5В из этих двенадцати
единственное, о чем необходимо помнить - что если сервы будут потреблять значительный ток, который будет на пределе разряда аккумулятора, то напряжение на нем будет "проседать" в такт работе серв и, возможно, мешать контроллеру ардуино
пока же аккумулятор полон и обладает достаточным зарядом, проблем не возникнет
кстати, на сервы можно подать и до 6В если они такое поддерживают, схема не изменится, скорректируется только стабилизатор, зато сервы станут "сильнее"

Отлично. Про 6 вольт знаю. Сам производитель указывает разные мощности при 5 и 6 вольтах.

Друзья, подскажите новичку стабилизатор напряжения с выходным напряжением 3.3 Вольта и током 0.1 А

Я правильно понимаю, что для такого напряжения бывают только регуляторы? Я просто раньше не сталкивался с этим.

У меня есть два варианта, входное напряжение от батареи 8-12 вольт, либо от уже установленного стабилизатора на 5 вольт. Я бы конечно хотел сразу от батареи, но если кто-то может подсказать вариант от 5 вольт и немного помочь со схемой включения и номиналами сопротивлений, буду благодарен. В общем, желательно чтобы схемка попроще была

таких очень много
самая простая схема - линейный стабилизатор, при токе в 100мА достаточно корпуса ТО92
LE33CZ, например

tallarna а это получается регулятор?

то есть он из 5 вольт 3.3 делает?
там что-то ещё кроме него самого нужно для этого? ну сопротивления там всякие, или больше ничего?

Люди, помогите новичку. Если регулятор, то поможите схемой включения от 5 вольт, какие там сопротивления и т.п.

В субботу просто на митьку

Нужен повышающий DC - DC преобразователь, входное напряжение 4,8в, выходное 8в , выходной той 900ма - 1А, может кто что посоветует?

Ivon86 писал(а):Нужен повышающий DC - DC преобразователь, входное напряжение 4,8в, выходное 8в , выходной той 900ма - 1А, может кто что посоветует?

Есть тема, называется что-то типа "Питание МК - как правильно?", там есть ссылки на даташити и аппноты ON Semi, там все четко расписано.

Сделал для себя (для очередного проекта) типа сводной таблички по понижающим регуляторам/стабилизаторам "средне-сильноточным" (между 1 и 3А) на входное напряжение гарантированно от 6В (и выше) (и выходное чтоб было 6В - для питания серв (не микро)) и с ценами в некоторых Инет-магазинах (какие 1-е в голову пришли, цены даны в РУРах), хотел тут в красивом виде выложить, но движок форума лишние пробелы убирает, красиво не получается, поэтому - во вложении файл в Экселе. Приведу только список, какие включил:

MC34063 LM2676 LM1084 LM1085 LM1086 LM2576 LM2596 LM317 LM338 LMZ14203 LM2941 LMZ12003 LMZ12002 LMZ12001 NCP1450 LM2650.

Те, которые линейные - старался выбирать LDO (за исключением LM317 и LM338). И выбирал такие, чтобы схема включения была как можно проще - безо всяких микроГенри и прочих Шоттки, но, если импульсные, то чтоб КПД - выше 85%.

Делал, "как для себя" - т.е., с одной стороны, старался, чтоб было хорошо ( ), с другой - некоторые места в табличке могут быть непонятны окружающим (там в позиции "Примечания" + и - стоЯт - это намёки, буду я их использовать в ближайшем проекте, или нет, SS - серия Simple Switcher фирмы National Semiconductor).

Да, LM2941 не помню, откуда взял, сначал думал, мы её в этой теме обсуждали - ан нет, она вообще в конференции не упоминается. Видать, из книги или братьев Вильямсов, или из Кука. Похоже, хорошая микруха (LDO, всего около 0,7В макс. в худш. случае), жалко только, всего 1А. И, похоже, полных аналогов на бОльшие токи нету - весь сайт http://national.com обыскал - ну нет!

Новая серия LMZ - уж больно дорогие (на 20В входных (LMZ120xx), похоже, вообще в России пока нету, судя по магазинам).
