Я новичок в робототехнике и прекрасно понимаю, что вопросы такого плана уже не раз поднимались, но всё-таки прошу вас помочь.
Суть проблемы заключается в том,что собрав простейшую схему, мотор не вращается ни вперёд, ни назад. Всё я проверил, всё правильно,питание нормальное, моторчик исправный. После этого проверил тестером выходы драйвера на наличие сигнала, признаков "жизни" не обнаружил. Микросхему сжечь не мог. В чём проблема??? Может быть есть какой-то момент, которого я не учёл?

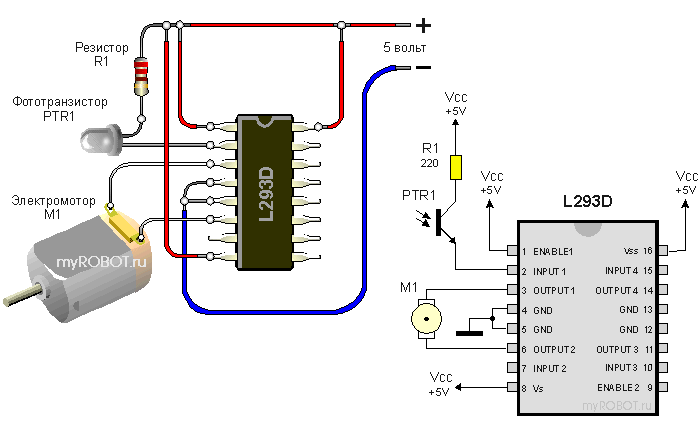

Схему предоставь по какой подключал.

На выходах и не будет питания. До тех пор пока на фотодиод(фототранзистор) не попадёт свет.

нет,ну я не такой дурак,как Вы считаете. Конечно же засвечивал я фототранзистор. Всё равно не работает.

А + с - не перепутал. Если не перепутал, то попробуй отпаять датчик и просто замкнуть контакт резистора с ножкой INPUT1, если буде работать значит датчик дохлый, если нет тогда ни чем помочь не могу. Если я не ошибаюсь, то ты первый у кого это не заработало.

На прямую тоже пробовал,тот же результат. На верняка что-то с драйвером.

Input1 - на питание (желательно через резистор), Input2 - на землю, будет крутится в одну сторону.
Input2 - на питание, Input1 - на землю, в другую.
В воздухе их оставлять не стоит.
Удачи!

Добавлено спустя 1 минуту 53 секунды:
И еще, по такой схеме питание не должно превышать 5 вольт.

yak-40, спасибо Вам большое. Всё заработало. Только тогда возникает другой вопрос: как-то же и по той схеме работает всё?

Всё и по той схеме работает. Потверждаю на 100%. Только я подключаль 2 датчика сразу.

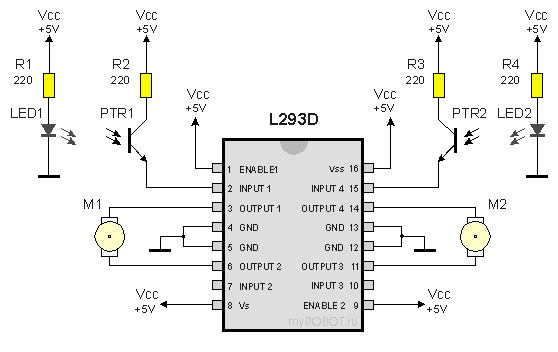

Эта схема от той практически ничем не отличается,только 2 моторчика и искусственный источник излучения.

может ошибся и резистор поставил например в 100 раз больше чем надо?)

если у фототранзистора этого который ты припаял замкнуть ножки то мотор должен ехать
если замыкаешь и не едет то смотри что там у тя за резюк

Всё равно чего-то я не понимаю. Теперь в принципе схема работает, только если подавать на INPUT1 или 2 минус через фототранзистор и резистор. А возможно использовать вместо фототранзистора фоторезистор?

минус? почему минус?
ты фототранзистор правильно подключил?



зачем фоторезистор? фоторезистор это бяка

Да потому что когда я подаю плюс, то мотор не крутится. Пробовал и без фототранзистора, просто подаю через резистор 220 ом. Тот же результат. А с минусом всё работает.
