вне зависимости падает на фототранзистор свет или нет

Убери вообще фототранзистор, вначале разберись как работает микросхема. А если будешь делать бездумно, опираясь постоянно на чужие советы ничего не получится.

Добавлено спустя 2 минуты 21 секунду:
А мотор у тебя постоянно крутится потомучто фототранзистор очень чувствительный, закройся в кладовке с выключенным светом и посмотри на результат, а так же увеличь сопротивление на резисторе.

Попробуй от эммитера фототранзистора на минус резистор повесить, килоома на 2-3

Та там даже без фототранзистора не пашет (брать резистор на 33 ома и на 1 Мом поочерёдно на вход через них + подавать) и всё равно пока на другом входе есть - мотор ничем не остановишь. Экспериментировал не раз. Хотя по теории должно быть иначе((

фраза "А если будешь делать бездумно, опираясь постоянно на чужие советы ничего не получится." мне вообще не понравилась. Я этим три дня занимаюсь и ни чё в этом не понимаю.
Я точно уверен, что собрал всё правильно. Вначале у меня движок вообще не крутился. Мне тут предложили подключить выход с номером семь к минусу (смотрите схему которая выше-с myrobot) и теперь движок постоянно крутится вне зависимости падает на фототранз. свет или нет. Я даже в темную комнуту уходил (мне сказали что может у меня фототранзистор очень чувств.) ВСЁРАВНО!!! Он и в полной темноте крутился .пожалуйста П0М0ГИТЕЕЕ!!!!
Заранее спасибо.

Давай не будем плодить на форуме сообщения с одинаковым содержанием! (Myrobot на макетной плате)
<Digit>

Я точно уверен, что собрал всё правильно.

Я тоже много чего правильного собирал и оно не работало, наверное это все неправильные детали виноваты
Убери фототранзистор ваще и подсоедини эту ножку к плюсу напрямую, моторчик должен крутится в одну сторону, потом поменяй + и - на 7-ой и этой ножке должен крутится в другую. Если это получится значит все работает и нужно колдавать с фототранзистором, купить например другой модели, но для начала поставить переменное сопротивление на 1, а потом если не поможет на 10 КОм.

Я пробовал убирать фототранзистор. Всё получалось

Добавлено спустя 1 минуту 20 секунд:
" для начала поставить переменное сопротивление на 1, а потом если не поможет на 10 КОм." ЧТО ЭТО ЗНАЧИТ

Господа
предлагаю крепко послать товарища grig1994 учить матчасть
пока он тут всем моск не взорвал

подскажите ссылку на сайт для чайников радиолюбителей
я вот такой тока знаю http://www.radiokot.ru/start/analog/basics/
там про резисторы, электричество и т.п.
очень доходчиво, для самых маленьких

Не паникуй! все нормально!
Если двигатель заработал, это уже хорошо.
Делаем следущее:
2 вывод микросхемы отрываем от фототранзистора и подсоединяем к минусу.
Двигатель должен остановиться.
Далее, вывод 2 отключаем от минуса, и через резистор ~1 ком подключаем к питанию (+5 в), двигатель должен заработать.
Если все так, то микросхема исправна и работает.
То же самое можно сделать с выводом 7. (разумеется вывод 2 теперь должен быть подключен к минусу), двигатель закрутится в другую сторону
Удачи!

Добавлено спустя 5 минут 53 секунды:

Myp писал(а):Господа
предлагаю крепко послать товарища grig1994 учить матчасть

Согласен!

Всё так. Почему тогда схема не работает

диод не той системы наверно, проверь на нем напряжение днем и ночью

Добавлено спустя 1 минуту 42 секунды:
может его просто перевернуть надо?

Victorovych писал(а):Попробуй от эммитера фототранзистора на минус резистор повесить, килоома на 2-3

Пробовал?

grig1994 писал(а):Всё так. Почему тогда схема не работает

Потому что схема составленна безграмотно!
Попробуй ко 2-му выводу микросхемы, вместе с фототранзистором подключить резистор 10 ком на минус.
Затем цифровым вольтметром или осцилографом замерь напряжение на 2-м выводе про освещенном фототранзисторе и наосвещенном. При освещенном напряжение должно быть не менее 3,6 в. а при неосвещенном менее 0,6.
Тогда все заработает

Драсте.

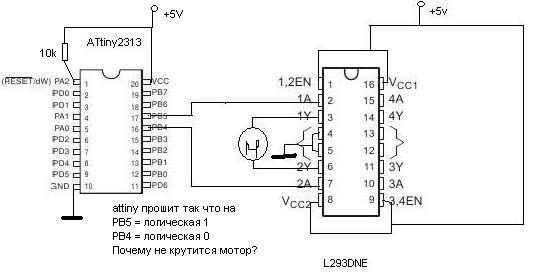

Посмотрите позжалуйста на картинку и скажите что не так?..
Прочёл топик, но мне не помогло

А напрямую на ноги 1A, 2A не пробовал подавать чего надо?

вопервых
ты уверен что мега подаёт 1 и нолик туда куда надо?
прверь тестером

потом попробуй сам подавать 1 и 0 на ноги
