Уточни плз где именно находится раздел о печатных платах! а лучше ссылочку =)

AxeL писал(а):Уточни плз где именно находится раздел о печатных платах! а лучше ссылочку =)

viewforum.php?f=42

а ты это? чего не в школе?

Каникулы у меня! еще целую неделю! =)

Я почитал и понял что у меня нет возможностей такое сотворить! =) че нить попроще никак? Наример взять ножницы картонку фальгу и банку клея не прокатит?=))

Монтажку купи - это такая плата, в которой куча дырочек, и детали проводками соединяешь.

Слухай Master, я тут на днях собираюсь в магзик сгонять, могет напишешь все что мине нужно прикупить для первого робота? ну МК Мега8 и все остальное! =) тока вот я так и не решил что покупать - мега 8 или 16 ? просто схема у меня тока для меги8, а для 16 нету! могет ты подгонишь еси че? и не забудь плз написать что купить и с какими характеристиками, ок?

Так если у тебя есть схема там написаны все компоненты которые нужны. А все что нада сразу не купишь - склероз.

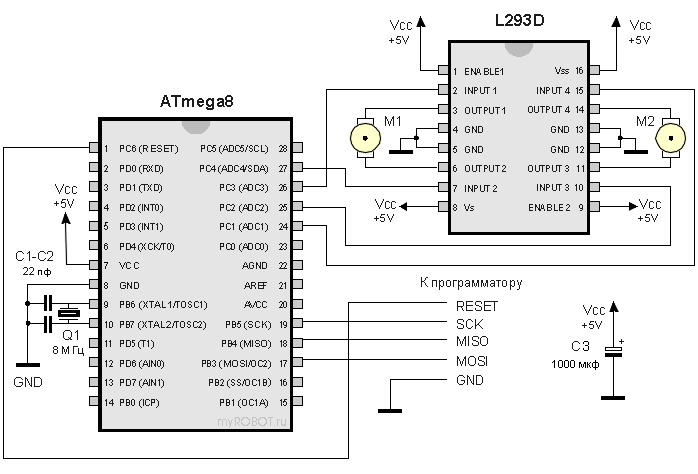

Кстати выложи свою схему про которую ты говоришь с Мега8.

просто схема у меня тока для меги8, а для 16 нету!

А для Мега 16 я тебе печатку показал где брать для программатора.

На схемке там нет характеристик! а хде я видел хар-ки не помню, как ты уже сказал скдероз =))) на майробот я не нашел! а могет плохо искал! =)

Ну а что мешает вместо Меги 8 поставить 16, схема ничуть не изменится.
Ты на avr123.nm.ru ходил?

Хм... и в самом деле! Блин, я уже начинаю путатся, так базарить бессмысленно, не закрепляя на опыте! Пора уже строить! Начинаем с программатора, завтра чешу в магазин! Что купить? А то в той печатке что ты мне дал нет названия деталей, ну про ЛПТ и АТМега16 все понятно! =)

Ну как же нету если есть:
1. Разъем LPT DB-25 угловой в плату.
2. Конденсаторы керамические 50В 0,1 мФ - 2шт (бери штук 10 чтобы потом не бегать).
3. Конденсаторы керамические 50В 22 нФ - 2 шт (бери штук 10 чтобы потом не бегать).
4. Кварц 16 мГц.
5. Резисторы 0,25 или 0,125 Ватт на 150 Ом - 10 шт (у нас меньше 10 шт не продают).
6. Резисторы 0,25 или 0,125 Ватт на 10 кОм - 10 шт.
7. Разъем в плату для подключения питания (на твой вкус у меня стоит такой же как в кмпьютерном блоке питания THP-4M).
8. Переключатель в плату (хотя можно и без него).
9. Удлинитель LPT.
10. Панельку 40DIP лучше цанговую (бери штуки 3 сразу).

Master писал(а):Ну как же нету если есть:
4. Кварц 16 мГц.
10. Панельку 40DIP лучше цанговую (бери штуки 3 сразу).

Если мегу 8 брать то не возьми 8L - она 16 не тянет.
И панельку наверно лучше DIP 28. Хотя если макетка большая, можно и 40 - просто не будешь использовать часть.

И под L293D панельки возьми.
Если возьмешь не L293D а например L293B - бери сразу еще диодов штук 20.

Guriy писал(а):И панельку наверно лучше DIP 28. Хотя если макетка большая, можно и 40 - просто не будешь использовать часть.

DIP 28 под 8 мегу узкий, а для Меги 16 панелька DIP 40 широкая, так что в нее Мегу 8 не засуваешь.

Не... схема л293д у меня уже собрана и давно!

А нафига такой большой разъем для питания? Там вроде как всего то не больше 5 воль подать надо??? Или я че т туплю?
