Сообщение avr123.nm.ru » 12 сен 2007, 12:06

микросхемы 74hc

транзистора не вижу

семистор bat136,  bat139,  mac9
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Hold[On] » 13 сен 2007, 06:50

еще тутвозник вопрос неожиданно - там есть вывод VCC на который надо вроде как подавать +5 в, откуда его взять то? да я кому не в лом - нарисовал схему, проверьте примерно...а то боюсь порт спалить..или это просто на землю надо? уж объясинте а то спросить не у кого...
Вложения

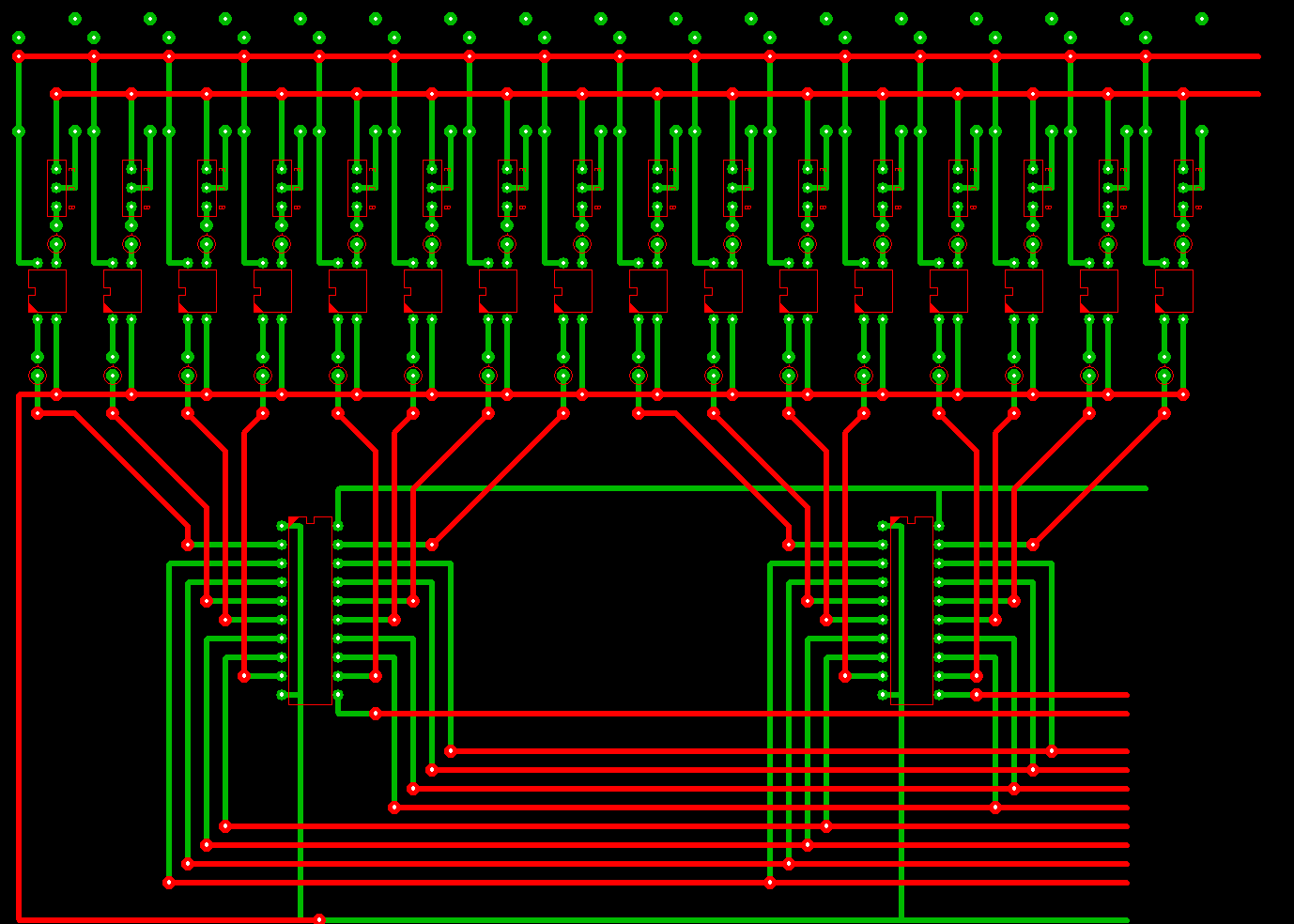

схемка
Hold[On]

Сообщения: 8
Зарегистрирован: 10 сен 2007, 09:57
Откуда: Томск

Сообщение Digit » 13 сен 2007, 11:18

Hold[On] писал(а):еще тутвозник вопрос неожиданно - там есть вывод VCC на который надо вроде как подавать +5 в, откуда его взять то?

От набора батарей. Или от микрухи 78L05
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение Master » 13 сен 2007, 13:04

Это тригер с зещелкоей серии микросхем 74х, он точнее называется 74х374, где х - это буквы НС или НСТ или какие-нить другие.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Hold[On] » 18 сен 2007, 10:53

это опять я..решили что 16 команд нам вполне хватит, перерисовал схемку..пож-ста проверьте кому не влом..=( да и все таки как одавать напругу в 5 в на VCC? минус цеплять  на GND? да и сколько есть микруха, а то неохота еще один блок питаня цеплять...какую сопротивлюху поставить на 12 в?
Вложения

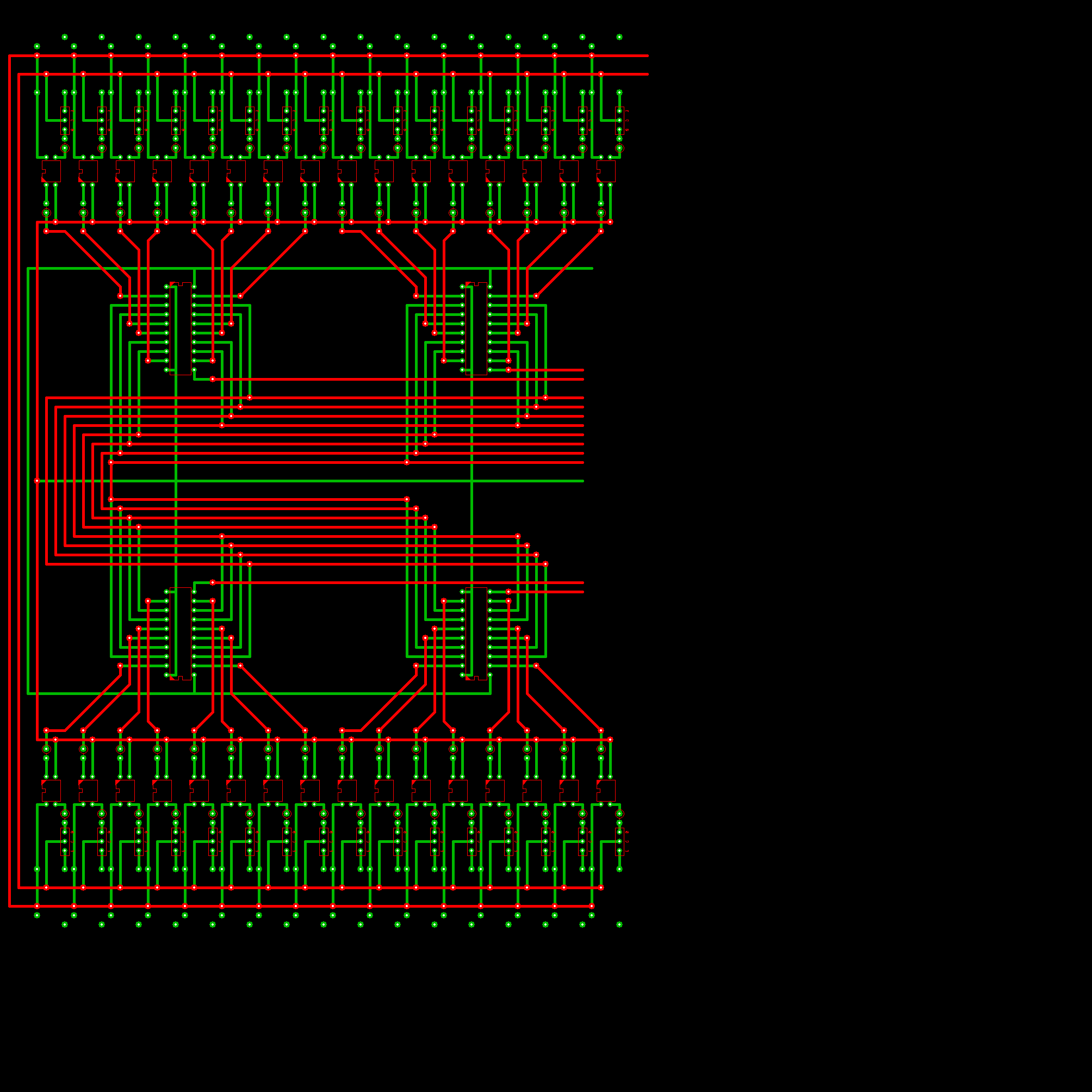

схемка
Hold[On]

Сообщения: 8
Зарегистрирован: 10 сен 2007, 09:57
Откуда: Томск
