Почему мой робот не работает????????

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Сообщение avr123.nm.ru » 11 авг 2007, 19:11

space9999999 писал(а):При таком прошивание(через пять проводков)на мк надо ещё напряжение подать это так?


Посмотри пожалуйста "о прошивании ВСЁ что нужно" - http://avr123.nm.ru/07.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение space » 11 авг 2007, 23:09

Myp писал(а):вот когда попробуешь тогда о результатах сюда докладывай бум думать

Вообщем попробовал, нефига неработает. Пробовал без своей программы тоже самое. Может всётаки ошибка в схеме :|
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Сообщение Myp » 11 авг 2007, 23:15

ага

а ты уверен что у тебя правильно выставлены фьюзы
мк настроен на внешний кварц и всё такое?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение space » 12 авг 2007, 10:01

1.Мур, объясни новичку что такое фьюзы, о них читал только в курсе и то там рассказывали как их выставлть в  CodeVisionAVR. У меня другой програматор AutoProg, может конечно и с ним можно испл. CodeVisionAVR не проверял.
2.Мк настраивается на внешний кварц в программе или в CodeVisionAVR :?: , если в проге то да.
3.Чувствую лучше мне стоит дочитать курс до конца.
4. И последнее принципиальную схему не смотрел?
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Сообщение Master » 12 авг 2007, 15:22

space9999999 писал(а):1.Мур, объясни новичку что такое фьюзы, о них читал только в курсе и то там рассказывали как их выставлть в  CodeVisionAVR. У меня другой програматор AutoProg, может конечно и с ним можно испл. CodeVisionAVR не проверял.
2.Мк настраивается на внешний кварц в программе или в CodeVisionAVR :?: , если в проге то да.
3.Чувствую лучше мне стоит дочитать курс до конца.
4. И последнее принципиальную схему не смотрел?


Я конечно не Мур, но:
1. Фьюзы это настройки МК в которых указывается, какой кварц ты будешь использовать (внутренний RC или внешний, на какой частоте он будет работать), выставляешь какое у тебя питание плохое или фиговое (это влияет на время старта программы после подачи питания). Попробуй лучше CVavr он хорошо описан в курсе в дргугих программах могут быть инвертированы фьюзы, что приводит к путанице.
2. Перед прошивкой установкй фьюзов, т. е. в CVavr, PonyProg или другой.
3. Это точно там есть все что я тебе написал.
4. Нет.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение space » 12 авг 2007, 16:00

Вообщем та спасибо за объяснение.
Выкладываю нормальную схему и программу которой пользуюсь я для записи проги в мк. В этой программе я фьюзов ненаходил.
Вложения
AutoProg.rar
(1023.69 КиБ) Скачиваний: 44
Принципиальная схема.rar
(19.74 КиБ) Скачиваний: 38
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Сообщение Myp » 12 авг 2007, 22:40

короче

там внизу выбираешь свой мк
2 раза на него кликаешь
и справа появляется типа строчка такая длинная из еденичек
биты конфигурации
вот это и есть фьюзы
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 12 авг 2007, 22:47

Теперь тока останется разобраться какие как выставлять. А вот если бы ты использовл CVavr, то даже есть скриншот как выставять фьюзы чтобы завставить Мегу 16 работать на 16 Мгц и на 12 Мгц.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 12 авг 2007, 22:52

судя по всему программатор тупо прошил все биты еденичками...
либо вобще ничё не прошил и мк остался с заводскими фьюзами
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение space » 12 авг 2007, 23:46

Myp писал(а):короче

там внизу выбираешь свой мк
2 раза на него кликаешь
и справа появляется типа строчка такая длинная из еденичек
биты конфигурации
вот это и есть фьюзы

Спасибо.

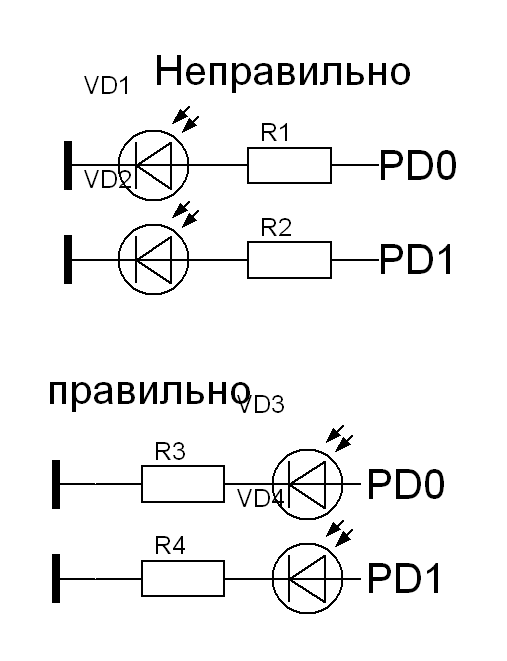

Слушай, проверял схему и обнаружил, что к ножкам PD0 и PD1 подключены сначала резисторы а потом фотодиоды
На  схемах myrobot наоборот. Так вот это на что - нибудь влияет или без разницы :?:
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Сообщение space » 12 авг 2007, 23:48

Master писал(а):Теперь тока останется разобраться какие как выставлять. А вот если бы ты использовл CVavr, то даже есть скриншот как выставять фьюзы чтобы завставить Мегу 16 работать на 16 Мгц и на 12 Мгц.

Использовал бы, если бы програматор спаял сам.
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Сообщение Myp » 12 авг 2007, 23:54

без разницы как подключено
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 13 авг 2007, 01:06

space9999999 писал(а):
Master писал(а):Теперь тока останется разобраться какие как выставлять. А вот если бы ты использовл CVavr, то даже есть скриншот как выставять фьюзы чтобы завставить Мегу 16 работать на 16 Мгц и на 12 Мгц.

Использовал бы, если бы програматор спаял сам.

Ну робота же спаял, что 5 проводков не спаяешь?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение space » 13 авг 2007, 12:28

Master писал(а):
space9999999 писал(а):
Master писал(а):Теперь тока останется разобраться какие как выставлять. А вот если бы ты использовл CVavr, то даже есть скриншот как выставять фьюзы чтобы завставить Мегу 16 работать на 16 Мгц и на 12 Мгц.

Использовал бы, если бы програматор спаял сам.

Ну робота же спаял, что 5 проводков не спаяешь?

Програматор как бы есть, если с ним не разберусь спаяю сам!
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Сообщение space » 13 авг 2007, 12:34

Только вот ещё проблемка :evil: . В AutoProg 16 фьюзов :shock:  ((15)0000000000000000(0)) или может 1 фьюз от нуля, который не считать. И ещё надо нажимать плюс, который находится правее в углу. Я имею в виду после того как записал фьюзы.
Последний раз редактировалось space 13 авг 2007, 18:09, всего редактировалось 2 раз(а).
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич
