простой и мощный блок питания из лампового телевизора

Сообщение D-M » 12 июл 2007, 18:09

попался мне в руки трансформатор ТС-180 (такой можно достать в любом старом ламповом телевизоре, который пылился у меня на даче) он был такой большой и красивый что сразу руки зачесались.
в общем первым делом курочим телевизор достаём трансформатор (главное чтобы марка была ТС- 180 или ТС-270 ну в общем  чем больше циферки тем лучше)

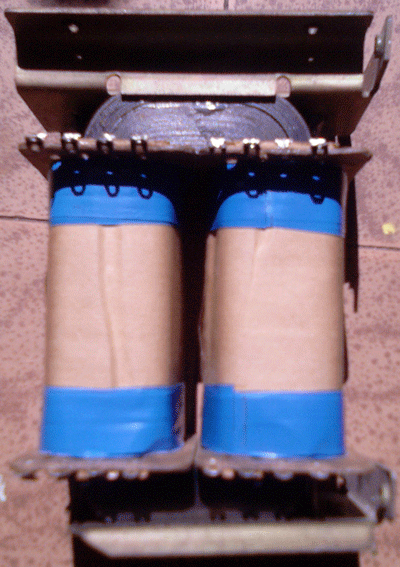

выглядит он примерно так:
Вложения
Последний раз редактировалось D-M 12 июл 2007, 18:29, всего редактировалось 1 раз.
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение D-M » 12 июл 2007, 18:13

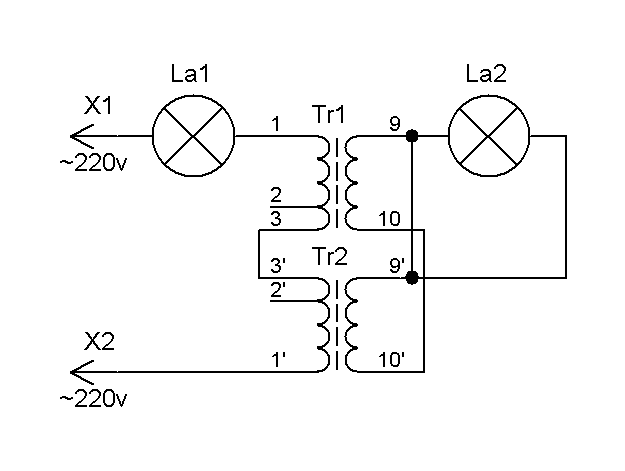

сначала его надо проверить нам понадобится две лампочки (La1 220в 25ватт) и (La2 12в 25ватт) собираем в такую схему:
Вложения
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение D-M » 12 июл 2007, 18:15

если La2 загорелась, то всё отлично продолжаем в том же духе!
дальше начинаем курочить сам трансформатор отворачиваем две гаечки снизу (они стягивают магнитопровод), снимаем верхнее и нижнее основания и аккуратно вытаскиваем стягивающие пластинки. Далее нужно аккуратно разобрать магнитопровод, я для этого зажал нижнюю половину в тиски, а верхнюю в струбцину ну а дальше немножко силы в нужном месте и все получилось. ;) Но будьте осторожны магнитопровод может расслоится и прибавится много гемора

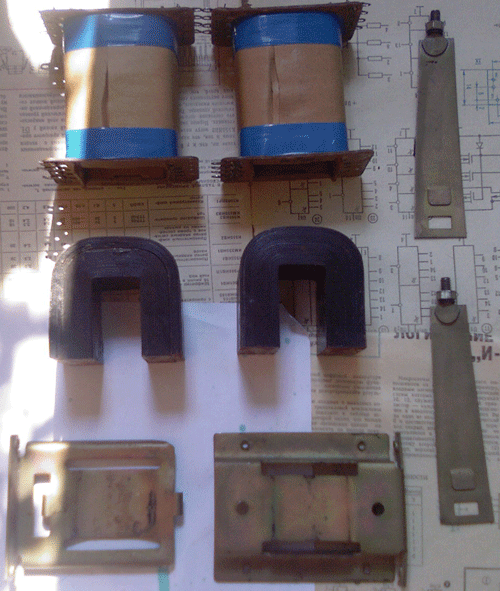

в результате имеем такой конструктор лего:
Вложения
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение D-M » 12 июл 2007, 18:23

теперь нам понадобятся только катушки и много-много проволоки
и так начинаем курочить одну из катушек снимаем верхнюю бумагу, но сначала надо запомнить или подписать на щечках номера выводов, а дальше снимаем все вторичные обмотки их четыре (аккуратно скрутите проволоку и трансформаторную бумагу она вам еще может пригодится)
теперь у вас должна остаться только первичная обмотка и экран (экран это слой изоляции из фольги, он уменьшает помехи и прочую лабуду)
теперь надо намотать вторичную обмотку из расчета 3.28125 витка/1 вольт нам для нашего блока питания понадобится 46 витков. сначала надо намотать пробную обмотку любым проводом. припаиваем к 12 лепестку один конец провода наматываем 46 витков виток к витку конец провода припаиваем к 11 лепестку. собираем аккуратно трансформатор

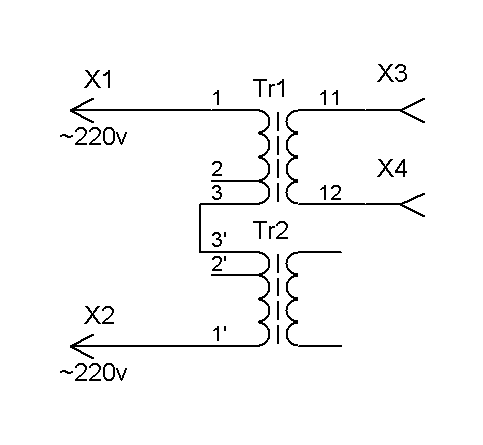

далее по схеме: (простите за не точность до сих пор не освоил  Splan  надеюсь вы поняли чё ды куда)
Вложения
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение D-M » 12 июл 2007, 18:25

замеряйте напряжение между Х3 и Х4 оно должно быть около 14В если все удачно опять разбираем трансформатор  сматываем нашу обмотку измеряем ее длину и….
для максимальной мощности надо намотать обмотку проводом сечением 3мм2  у меня под рукой был только обмоточный провод диаметром 0.6, пришлось взять 10 таких отрезков
запомните что монтажные провода характеризуются площадью поперечного сечения, а обмоточные диаметром
когда закончите с одной катушкой приступайте к другой
в итоге соедините обмотки параллельно (11 лепесток с 11’, а 12 с 12’) у меня получился трансформатор способный давать 16ампер при напряжении 14вольт

ну а дальше все банально:
Вложения
Последний раз редактировалось D-M 13 июл 2007, 12:09, всего редактировалось 3 раз(а).
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение D-M » 12 июл 2007, 18:26

только не забудьте соединить лепестки под номерами 4 и 4’ и присоединить их к земле :wink:
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение Master » 12 июл 2007, 19:00

А еще можно купить за 5 у. е. старый компьютерный блок питания и получить +12, +5, +3.3, -12 и -5, а комбинируя все это безобразие можно получить 7 и 24 В.
А статья хорошая мне понравилась. +1
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Vooon » 12 июл 2007, 19:14

Master писал(а):А еще можно купить за 5 у. е. старый компьютерный блок питания и получить +12, +5, +3.3, -12 и -5, а комбинируя все это безобразие можно получить 7 и 24 В.

я сейчас пользуюсь старым серверным блоком питания, который я получил забесплатна :)
и поверьте мне его на все хватает... 800 Вт..

+ у компового БП защита есть.
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Сообщение Master » 12 июл 2007, 19:34

Не такой я бы лучше на комп поставил. Хотя мне и 450W хватает.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Vooon » 12 июл 2007, 19:43

Master писал(а):Не такой я бы лучше на комп поставил. Хотя мне и 450W хватает.

на комп не подойдет, яж писал что он серверный там на нем не все раземы есть колорые нуна моей маме
да и потом от него питалось 5 мам... одна из них была "ведущей" - управляла блоком...
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Сообщение Master » 12 июл 2007, 19:45

Аааааааа.... Как все запущено. Теперь понятно.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Vooon » 13 июл 2007, 00:29

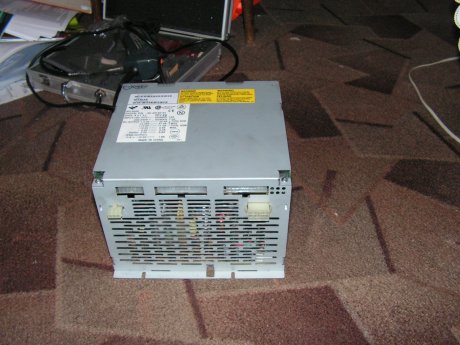

ага, серверный... вот фотки... (вентилялор 120тка)
Вложения

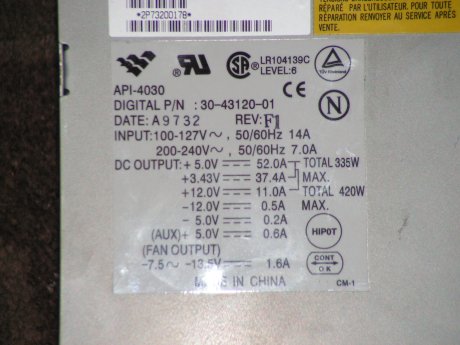

этикетка

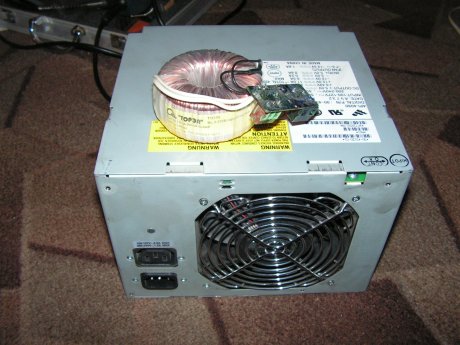

с другой стороны, положил транс ТОРЭЛ ТТП-50 (16,5В-3А)
сюда тыкаются провода
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Сообщение -= Александр =- » 13 июл 2007, 00:30

Вот у меня статейка как регулировать выход компового БП с помощью всего пары резисторов!
При том и защита и стабильность сохраняются!  :wink:
http://alex.roboforum.ru/power_at.html
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение D-M » 13 июл 2007, 00:35

Master писал(а):А еще можно купить за 5 у. е.

хе я за 30р брал правда АТ и мощность между 200 и 250 ватт
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение D-M » 13 июл 2007, 00:49

Vooon писал(а):+ у компового БП защита есть.

Раздел называется для новичков
опытным дядям вход строго воспрещен :wink:
