простой и мощный блок питания из лампового телевизора

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Сообщение Vooon » 13 июл 2007, 00:57

D-M писал(а):Раздел называется для новичков
опытным дядям вход строго воспрещен :wink:

да просто с такой мощей как у твоего блока нужно иметь защиту, хоть самую простую - автомобильный предохранитель на 15А (тот что на входе может не спасти при казе)
а если случится каза - то межет ченить сгореть, что может отбить все желание...
у начинающих каза частое явление - по опыту лаборантства знаю..... :)
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Сообщение D-M » 13 июл 2007, 12:06

а вот и мой первый патч :D

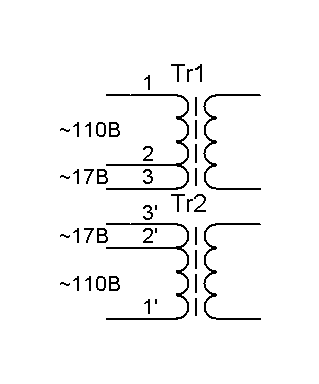

я немножко ошибся, для нормальной работы трансформатора перемычка должна быть не между лепестками 3 и 3’ , а между 2 и 2’
а вообще напряжухи первичной обмотки выглядят так:
Вложения
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение D-M » 13 июл 2007, 12:07

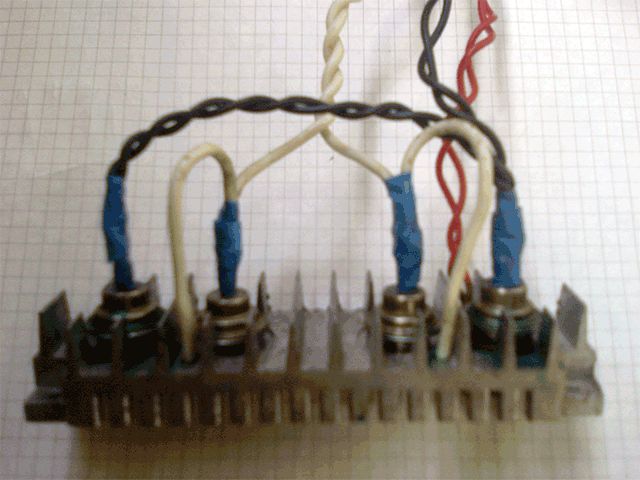

да кстати совсем забыл рассказать про диодный мост он должен быть мощный
я его собрал на диодах Д242Б, но желательно его сделать на Д242А, и обязательно на здоровенном радиаторе.
а вот и он:
Вложения
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение Vooon » 13 июл 2007, 15:07

D-M писал(а):да кстати совсем забыл рассказать про диодный мост он должен быть мощный
я его собрал на диодах Д242Б, но желательно его сделать на Д242А, и обязательно на здоровенном радиаторе.
а вот и он:

можно кукпить и готовый диодный мост, только прикрутить к радиатору,
кажется есть до 50А мостики...
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Сообщение Master » 13 июл 2007, 22:35

KBPC5010M 50A 1000V вот например такой мостик и всего 2 у. е.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение -= Александр =- » 13 июл 2007, 23:11

А если взять еще и на диодах с малым падением - то и греться меньше будет!  :wink:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Vooon » 13 июл 2007, 23:28

-= Александр =- писал(а):А если взять еще и на диодах с малым падением - то и греться меньше будет!  :wink:

да, если взять диода Шотки до греться будет _намного_ меньше, но нужно не забывать что у них есть свои бяки.
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Сообщение Myp » 14 июл 2007, 00:03

Vooon писал(а):
-= Александр =- писал(а):А если взять еще и на диодах с малым падением - то и греться меньше будет!  :wink:

да, если взять диода Шотки до греться будет _намного_ меньше, но нужно не забывать что у них есть свои бяки.

ну блин
так расскажи какие
не всеж такие умные...
я вот не в курсе чё за бяки =/
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 14 июл 2007, 01:04

Так Vooonу -1 за неполный ответ.

А насчет меньше греться так водяное охлаждение или азот и всего делов.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Vooon » 14 июл 2007, 01:22

Master писал(а):неполный ответ.

я не стал раскрывать тему по двум причинам:
1) чтоб человек заинтересовался что такое диод вобще, хоть некоторое представление всетаки нужно, а я неуверен что смогу обьяснить лучше книжки/препода
2) я не помню всех недостатков диодов шотки когда их юзают как выпрямительные. но основное: сильно боятся большого обратного тока.
поэтому их легче убить чем обычные.
если заметили их обычно применяют в импульсных высокочастотных бп.
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков
