Огнеупорность АТмеги16

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Огнеупорность АТмеги16

Сообщение [HOTKEY]master » 08 май 2007, 16:49

Здрасте!
Я сделал программатор 5 проводков, причем пока делал секунд 5 подержал 40 ваттный паяльник у ножки всс.
Засовываю получившуюся конструкцию в комп(порт тринтера) в СВАВР жму программер->рид->фьюз битс.
через несколько секунд мне выдают массагу об ошибке.
П.С. в опциях выбрал программатор канда системс СТК200/300
П.П.С. как сделать программатор, смотрел на МайРоботе.
П.П.П.С. после всего этого порт работал.
[HOTKEY]master

Сообщения: 25
Зарегистрирован: 25 апр 2007, 13:24
Откуда: г. Липецк(Россия)

Сообщение avr123.nm.ru » 08 май 2007, 17:26

avr123.nm.ru/07.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение SSG » 08 май 2007, 18:18

А дело точно не в программаторе? Другого МК нет под рукой?
Даже если схема спаяна электрически правильно, может еще много причин быть, наиболее вероятные из которых:
1)неправильно настроен порт;
2)слишком длинные проводки;
3)не смыл паяльную кислоту или флюс;
4)МК не плотно вставлен в кроватку;
5)МК не исправен.
Ну и еще разные бывают менее вероятные косяки... Надо сначала с этими разобраться.
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Myp » 08 май 2007, 18:27

ты просто припаял 5 проводов к микросхеме ?
а припаял питание? 5вольт? полярность не перепутал?

имхо 5 секунд ногу не спалят
а проводки не длиннее 15 сантиметров???
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение [HOTKEY]master » 08 май 2007, 19:31

я создинил 4 проводка с микросхемой(комп-контроллер:6-8,7-6,9-9,10-7) , 25 пин соединяю с 11 на микросхеме и минусом,2 с 12 , 10 ножку соединяю с +5 в.
другой меги нет.
[HOTKEY]master

Сообщения: 25
Зарегистрирован: 25 апр 2007, 13:24
Откуда: г. Липецк(Россия)

Сообщение Myp » 08 май 2007, 19:45

хз не понял
вот так вот ? :)

попробуй в лпт порт воткни светодиод
например + ногу диода в дырку с номером 6 и - ногу в дырку 19
или 7 и 20
и попробуй прочитать мк, если шнур работает светик будет моргать


а вобще не ленись и впаяй просто разъём в плату и короткими проводками соедини с лпт портом и питанием
на весу прошивать галяк
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение [HOTKEY]master » 09 май 2007, 15:11

Подскажите ,как настроить порт.
Почитал -- говорят надо в биосе поставить STT.
У меня же стоит ETT, а варианта STT просто нет!
[HOTKEY]master

Сообщения: 25
Зарегистрирован: 25 апр 2007, 13:24
Откуда: г. Липецк(Россия)

Сообщение Myp » 09 май 2007, 15:26

EPP
или
EPP + SPP
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение [HOTKEY]master » 09 май 2007, 16:24

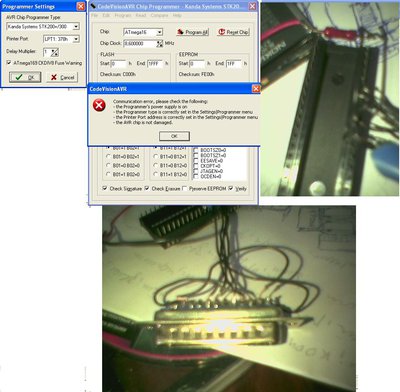

Вобщем, вот аппликация, которая поможет вам побольше узнать о моей проблеме.
Вложения
[HOTKEY]master

Сообщения: 25
Зарегистрирован: 25 апр 2007, 13:24
Откуда: г. Липецк(Россия)

Сообщение Myp » 09 май 2007, 17:04

ну хз
в принципе ничего не говорит аппликация эта

если провода припаяны правильно и питание действительно 5 вольт(померяй тестером мож у тя акумулятор сел или от чего ты там питаешь)
попробуй залезть в биос  и посмотреть в каком режиме у тебя лпт порт
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Валерос » 09 май 2007, 19:05

Такая ошибка у меня вылазала из-за проблемы с программатором, проверь ещё раз всю распайку...
и ещё если в порт до этого был воткнут принтер, то он настроен на него-же, эти настройки будут мешать их нухно ликвидировать!
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Master » 09 май 2007, 19:16

и ещё если в порт до этого был воткнут принтер, то он настроен на него-же, эти настройки будут мешать их нухно ликвидировать!

Это врядли, я каждый раз при прошивке выдергиваю принтер из ЛПТ и подключаю программатор, за все время ни разу не было ошибки. Лучше не ленится и один раз сделать плату на основе 5 проводков (на форуме даже разведенная печатка есть). Тем более если вы собираетесь хоть иногда заниматься микроконтроллерами вам нормальный программатор нужен будет полюбому, а если интересно просто один раз прошить, то бросайте все это и считайте, что у вас все получилось, иначе спалите ЛПТ, а вместе с ним и материнку и будет вам счастье.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 09 май 2007, 19:25

+1
для прошивки выдёргиваю принтер всё ОК


а вобще я купил панельку с нулевым усилием на много много контактов за 100р.=)
приделаю прям на  разъём и буду шить через неё =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение [HOTKEY]master » 09 май 2007, 22:35

батарейка на 9.5 в, выдаёт ~10, разистр на 220 КОм, судя по показаниям тестера выдает 5.
Постараюся в ближайщее время сделать плату.
[HOTKEY]master

Сообщения: 25
Зарегистрирован: 25 апр 2007, 13:24
Откуда: г. Липецк(Россия)

Сообщение Vooon » 09 май 2007, 22:42

[HOTKEY]master писал(а):батарейка на 9.5 в, выдаёт ~10, разистр на 220 КОм, судя по показаниям тестера выдает 5.
Постараюся в ближайщее время сделать плату.


поставь вместо резюка стабилизатор 78L05.
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков
