Огнеупорность АТмеги16

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Сообщение Master » 09 май 2007, 22:49

Вот мои 5 проводков для Меги16. Схема рабочая.
http://www.roboforum.ru/viewtopic.htm?t=2045
Кварц ставишь по вкусу или вообще не ставишь, если будешь использовать внутренний RC контур на 1Mhz.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение [HOTKEY]master » 11 май 2007, 22:24

Я ,конечно, очень благодарен на подаренную ссылку. но не могли бы вы предъявить также ссылку на прогу, читающую .lay файлы, или же готовую картинку для распечатывания.
П.С.: А тонер можно любой? А то у меня чёрного очень мало осталось.
[HOTKEY]master

Сообщения: 25
Зарегистрирован: 25 апр 2007, 13:24
Откуда: г. Липецк(Россия)

Сообщение Master » 12 май 2007, 15:14

Вот печатка.
Вложения
5 проводков.rar
(16.09 КиБ) Скачиваний: 44
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение [HOTKEY]master » 16 май 2007, 21:40

сделал я плату, теперь СВАВР выводит следующую ошибку -- Chip signature mismatch. Read: byte0=FFh, byte1=FFh, byte2=FFh...
[HOTKEY]master

Сообщения: 25
Зарегистрирован: 25 апр 2007, 13:24
Откуда: г. Липецк(Россия)

Сообщение maktep » 17 май 2007, 00:23

Может надо стереть?
"Erase Chip"
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград

Сообщение Myp » 17 май 2007, 09:25

какаята липовая сигнатура...
прям как будто МК умер  :lol:

хз поробй его стереть чтоли или может ты пытаешься прочитать сигнатуру не того чипа?
типа вместо меги 16 мегу 168...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Валерос » 17 май 2007, 09:46

Советовать особо не могу, сам учусь этими Мегами пользоваться, но наблюдал пару раз такую картину на тридцать второй. Вычитал на других форумах, что первое что нужно сделать проверить напряжение при котором происходит программирование, у Mega16 налюдались глюки если "оно" ниже 5V...
Мне помогали "танцы с саблями":
- короткое отключение питания;
- замыкание "+" с "-", при выключенном питании естественно;
- быстрое тройное нажатие на кнопку "резет", если она есть;
- перегрузка программирующей программы;
- замена программатора, если есть в наличии второй.... :D
Кстати, в этой книжке: http://www.roboforum.ru/viewtopic.htm?p=30003#30003, очень хорошо описан процесс, что за чем должно идти при программировании, НА РУССКОМ!!!
Последний раз редактировалось Валерос 17 май 2007, 21:50, всего редактировалось 1 раз.
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение [HOTKEY]master » 17 май 2007, 19:52

Всё Работает!
Оказывается у меня был тестер не настроен, и электричество шло 4.5 вольт.
Но теперь я запитал от УСБ-- всё прошивается и работает!
Ещё вопрос: где взять преносной источник питания на 5 вольт.
[HOTKEY]master

Сообщения: 25
Зарегистрирован: 25 апр 2007, 13:24
Откуда: г. Липецк(Россия)

Сообщение Валерос » 17 май 2007, 20:15

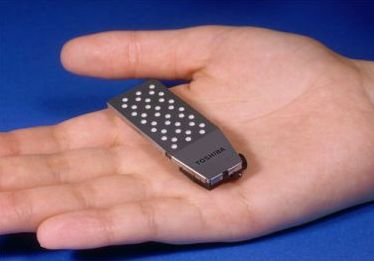

"топливные элементы на чистом метиловом спирте"
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Валерос » 17 май 2007, 20:19

Американские ученые из университета Пенсильвании открыли способ превращать человеческие экскременты в возобновляемый источник энергии.
Исследователи создали приспособление, генерирующее электричество из нечистот. Они уверены, что система микробиологических топливных элементов может стать экологически чистым источником энергии будущего.

       Хорошая технология и, я думаю, очень даже нужная, если учесть, что у нас в стране этого сырья хватает и при чем день ото дня его количество растет, скоро погрязнем по колено. Только вот, с практическим внедрением как-то все тормозят и делают теоретические заявления. :lol:
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Myp » 17 май 2007, 21:39

[HOTKEY]master писал(а):Всё Работает!
Оказывается у меня был тестер не настроен, и электричество шло 4.5 вольт.
Но теперь я запитал от УСБ-- всё прошивается и работает!
Ещё вопрос: где взять преносной источник питания на 5 вольт.


аааа
я ещё скока времени назад спрашивал про 5  вольт =)
ещё 8 мая =)




кстати
чистый метиловый спирт это както не по нашёму
захочется же топлива отлить да выпить...

лучшеб на этиловом...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение SSG » 18 май 2007, 10:29

где взять преносной источник питания на 5 вольт.

В смысле? 6 пальцев + диод-другой, а лучше чем диоды - стабилизатор на 5 вольт.
У меня все и на трех алкалайновых пальцах все программировалось и работало... :(
А еще лучше стабилизатор и прикрикнув на жабу купить пальцевидные аккумуляторы с зарядным. Это если чего помочнее будешь питать (типа моторов). А если чисто МК, то можно и таблетками обойтиться.
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение lebaon » 18 май 2007, 13:37

[off]"топливные элементы на чистом метиловом спирте"[/off]
ааа где достать?  :shock:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье
