Крутить ШД

Сообщение Leo_Nid » 23 апр 2007, 14:06

Начинающий роботостроитель.
с детсва мечтал иметь какую нить штуку, а тут надо сделать прибабас.


Идея в чем
есть потребность крутить ШД через управление с компа крутить в оба направления (порт принтере ЛПТ) уже накарябал прогу - моргает лампочками

есть два мотора
1-MS35SP-7T
2-17PM-005-P1

у всех пять проводов оба с принтеров
вариант 1 через опторазвязку и ключи  (не знаю ни детелей ни схемы)
вариант 2 через ...
Leo_Nid

Сообщения: 10
Зарегистрирован: 23 апр 2007, 12:35
Откуда: Украина

Сообщение Myp » 23 апр 2007, 14:24

ну
можно воспользоватся поиском и поискать


схема управления шаговым двигателем

и посетить сайт http://www.stepmotor.ru  ссылка на который сверху страницы
там много теории про ШД
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Поискать

Сообщение Leo_Nid » 23 апр 2007, 14:41

искал и обыскался
Все говорят поищи, но не нашел конкретного примера со схемой и описанием.
Сам я более чем уверен модераторам нужнос создать цикл статей от нуля до ...
Мой пример прос и можно будет применить где угодно  в системе управления домом
- водоснабжение
- поддержание температуры
- освещение двора
- охранная система
-....

Схе му прошу не спроста - уже неделю лажу по форумам и результат ноль, качаю книги читаю и .....
Leo_Nid

Сообщения: 10
Зарегистрирован: 23 апр 2007, 12:35
Откуда: Украина

Сообщение Myp » 23 апр 2007, 14:58

блин
всё надо разжевать и в рот положить
сам никто ничего делать не желает
надоест скоро вобще отвечать перестану
дал же ссылку где искать нет блин не охото даже прочитать что написано

http://www.stepmotor.ru/articles/
найти на сайте статьи уже не под силу

http://www.stepmotor.ru/articles/stat2.php
теория общая и примеры схем

http://stepmotor.ru/articles/upravl.php
управление через лпт порт

http://www.stepmotor.ru/articles/stat4.php
вот с МК схема на транзисторах

http://www.stepmotor.ru/articles/controllersam.php
Простой контроллер Шагового Двигателя из компьютерного барахла,
стоимостью ~150 рублей.


иди с богом читай
если будут такие же вопросы попрошу модераторов убить тему
:evil:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

2Мур

Сообщение Leo_Nid » 23 апр 2007, 15:24

Не обижайся, но ты чего такой злой?

я же писал что по сайту лазил много и не только по этому.


Хотелось управлять теми моторами, что нашел у себя, про мои моторы ты не написал и слова.

http://www.stepmotor.ru/articles/controllersam.php  - не ни одного рисунка, схемы переписывался с автором статьи , еще на прошлой недели , говорит утеряны и ему не актуальны.

http://stepmotor.ru/articles/upravl.php  -  я уже знаю что порт можно спалить и не хочу его жечь потому и прошу совета , а там общее и мне уже известное.

а теория про SIn и  COs и про фронты импульсов  не нужны.

Кароче не знаеш не учи, знаеш научи.

Если все состоит в том чтобы у тубя купили готовый контроллер и заказали прошивку это печально.....
Leo_Nid

Сообщения: 10
Зарегистрирован: 23 апр 2007, 12:35
Откуда: Украина

Сообщение Myp » 23 апр 2007, 15:36

а ты уверен в том что есть какаято принципиальная разница между теми описаниями что на сайте и персонально твоими шаговиками?
которая не даст тебе ими пользоватся?
обязательно прочитай теорию и вникни в суть вопроса
плюс шаговики у тебя как раз именно те которые описываются на сайте в статьях...



схемы электрические для управления там есть
а уж какой тип шаговика у тебя это не принципиально
немного смекалки и помошь с робофорума и сможешь всё отлично использовать.

http://www.stepmotor.ru/articles/controllersam.php  - не ни одного рисунка, схемы переписывался с автором статьи , еще на прошлой недели , говорит утеряны и ему не актуальны.

всё на месте, попробуй ещё раз вероятно твой браузер их просто не отображает
попробуй закачать их отдельно или сохранить в папку

а теория про SIn и  COs и про фронты импульсов  не нужны.
нужны
чтобы написать программу которая будет управлять ШД через лпт порт


в гугле и яндексе
милион схем управления шаговиками
даже по тексту запроса который я тебе сформулировал в первом посте
ну
можно воспользоватся поиском и поискать

схема управления шаговым двигателем

именно по этой фразе я нашёл себе схему управления шд которой и воспользовался удачно

[off]исправленно и приведено к божескому виду под давлением злобного модератора мегабизона =/
защитника униженных и оскорблённых
бармалей ему в ухо, робингуду[/off]
Вложения
ACDSee BMP Image.jpg

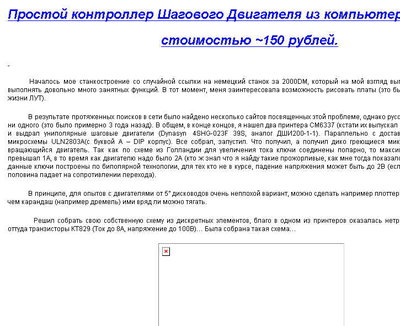

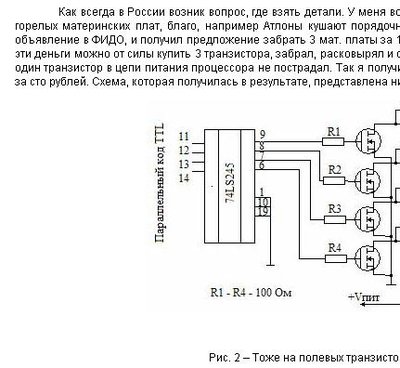

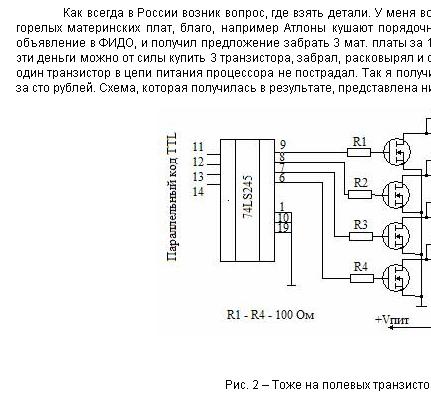

вот те самые отсутствующие картинки...
Последний раз редактировалось Myp 23 апр 2007, 16:01, всего редактировалось 4 раз(а).
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Myp » 23 апр 2007, 15:37

блин
прям разнервничался из вас нафик  :(

пойду водички попью успокоюсь
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Myp » 23 апр 2007, 15:39

если пожелаешь проявить любопытство то тут на форуме найдёшь красивую программульку по управлению шаговиками с пом лпт
разными режимами

с исходниками, могут быть полезны.
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Leo_Nid » 23 апр 2007, 15:50

программа своя сспасибочки, Ваша вежливость может отбить тягу даже у паровоза.


PS.

как учитель и наставник (раз пытаешся учить) - никакой
Leo_Nid

Сообщения: 10
Зарегистрирован: 23 апр 2007, 12:35
Откуда: Украина

Сообщение Myp » 23 апр 2007, 15:56

[off]ну так это
зато боевая закалка=))
и вобще понедельник день тяжёлый так что всё нормально
по пятницам я добрее=)

короче читай заново посты и переосмысливай


насчёт программы не фукай, программа не моя, и там действительно можно посмотреть полезные алгоритмы

[/off]
PS.

как учитель и наставник (раз пытаешся учить) - никакой


[off]да я и не растраиваюсь по этому поводу
чесное слово[/off]
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Leo_Nid » 23 апр 2007, 15:57

Про стенку спасибо, после Вас


Но рисунки от этого не появятся
Вложения
Leo_Nid

Сообщения: 10
Зарегистрирован: 23 апр 2007, 12:35
Откуда: Украина

Сообщение Myp » 23 апр 2007, 16:14

товарисч многоуважаемы моджератор
вношу скромное предложение перенести тему
так как тут не озвучано ни одной идеи или проекта а есть только вопросы начинающего
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение MegaBIZON » 23 апр 2007, 16:18

гмы...
Звучит логично.
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Leo_Nid » 23 апр 2007, 16:52

Прошу тему просто убить. ввиду песперспективности.
Leo_Nid

Сообщения: 10
Зарегистрирован: 23 апр 2007, 12:35
Откуда: Украина

Сообщение Myp » 23 апр 2007, 16:57

Leo_Nid писал(а):Прошу тему просто убить. ввиду песперспективности.
