Re: Измеритель толщины

Сообщение Medtech » 31 май 2017, 09:53

Bulat-90 писал(а):Myp А что бы могло измерить при такой бешеной скорости глубину проникновения?)

Добавлено спустя 14 минут 38 секунд:
Medtech асфальтобетонная смесь, пока она находится выше 100 гр.Цельсия достаточно подвижная, и сейчас измерения происходят прокалыванием металлическим щупом вручную, со спицей если я правильно понел, она не будет крутится, а будет после поднятия возвращаться назад пружиной, но тогда нужно произвести замер меньше чем за секунду, т.к. начало прокола и момент вытаскивания будет около 5-6 см хода..
Тогда не стоит развивать тему об оставшихся дырках после измерений.
Это не бешенная скорость, вы даже не представляете как это медленно, там такие диаграммы можно будет строить, возможно даже и фракции на глубине откоррелировать.
Самое простое решение для бедных это бумажная лента с двумя маркерами, один рисует высоту, второй отмечает точку 90° рабочий потом на бумажке ставит подпись, протокол, печать, документ. Для поделкиных камера с линейкой и вспышкой срабатывающей под 90°, дёшево, сердито - наглядно.
Для реальной работы стоит задать один вопрос на Алиэкспресс и выбирать способ погружения иглы.

Добавлено спустя 4 минуты 6 секунд:
Про фольгу даже неудобно было предлагать, это ж расходные материалы, датчик индуктивный стоит дорого на такой диапазон, надо ещё укладчик меток городить, это ещё целая тема для обсуждения.
Аватара пользователя
Medtech

Сообщения: 413
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Измеритель толщины

Сообщение Angel71 » 31 май 2017, 12:00

есть очень большие сомнения, что руками игла так же всовывается, как это будет происходить с автоматической протыкалочкой и что все мелкие камушки провернуться или немного в сторону сместятся. влияет форма камушка, его размеры, где игла проходит и скорость. вот с последним вроде совсем плохо должно быть - смесь вязкая и скорей всего будет к самому нижу будет придавливать некоторые камушки. хотя пробовать нужно и если количество неудачных прокалываний не сильно высоко, просто увеличить количество замеров - плотность тольщина покрытия всё равно сильно гулять не может на участке в пару-тройку десятков сантиметров. и не обязательно без остановок же тянуть укладчиком эту протыкалочку и тем более не обязательно что бы она была одна. сама ехать удет или на тросике или ещё как, не важно. допустим самоходная, питание по проводу - едет за укладчиком, едет, остановилась и спокойно сделала замер. потом спокойно вперёд продолжила ехать. как позиционировать её положение, какая конструкция (тот е момент с высотой, чтобы электроника не прям возле поверхности была и с сильным нагревом меньше проблем было) и прочее это уже другой момент.
хотя... если после прокола дырка остаётся или у покрытия достаточная текучесть что бы дырки не было? может и не стоит гнаться за "неразрушающими методами". но раз упоминал, вот http://niirosatom.ru/product/kondor-skaner-dinamicheskogo-kontrolya-kachestva-dorog/. можно ещё покопать приборчики и на каких принципах они, но то сильно вникать придётся в тему дорог.
не именно для дорог, а в общем, есть как минимум такие методы получения параметров: 1 акустический, 2 магнитный, 3 вихретоковый, 4 проникающими веществами, 5 радиоволновый, 6 радиационный, 7 оптический, 8 тепловой и 9 электрический. для поиска альтернативных вариантов протыкалочке и росатомнаноболтам, можно копать в сторону 1-3, 5 и 7. радиоволновой хз, может в данном случае и вариант, а может нет - в общем направление сложное и если нет чего-то готового под конкретные задачи, то делать самому плохая затея (без хотя бы элементарных знаний и нужных приборов, вообще бессмыссленно).
вот так иногда температуру покрытия измеряют

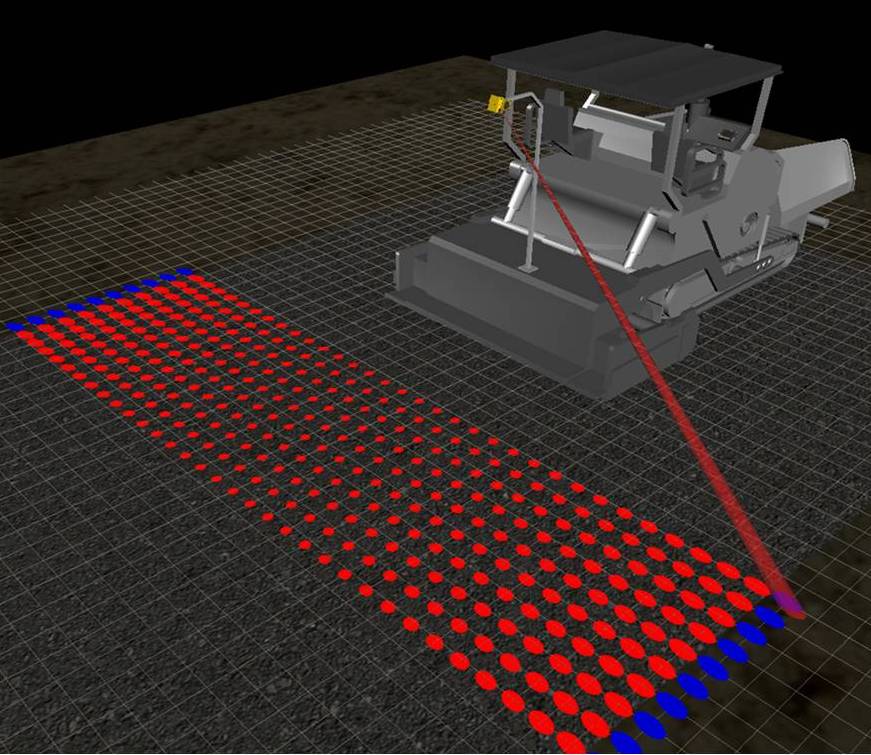

если найдётся лидар с нужной скоростью и точностью измерений, можно взять два лидара и делать замеры впереди (или сбоку, в общем до укладки слоя) и сзади - разница это толщина покрытия.
Аватара пользователя
Angel71

Сообщения: 9937
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: 1

Re: Измеритель толщины

Сообщение Dmitry__ » 31 май 2017, 12:50

Bulat-90 писал(а):Щебень сам протыкать не надо, пока смесь горячая ее спокойно протыкает игла со статической нагрузкой примерно 2.5 кг ( точно померю еще), при этом игла огибает эти щебенки, битум действует как смазка на них..

Так во что тогда упирается щуп? :shock:
Я бы делал так:
После утрамбовки грунта, замеряется относительная высота первого слоя, данные интегрируются, т.е. находится средний уровень относительно неравномерности щебня. Дальше просто выставляется в автоматич. режиме уровень покрытия асфальта. Да, будут еще всякие корректирующие коэффициенты, типа: вязкость/температура асфальта, коэф. продавливания слоя и.т.д. Но это все решаемо.
Или я вообще ничего не понял. Как игла может огибать? (уже изменение длины) и что считается ограничением для щупа? Там что железный настил? :)
Аватара пользователя
Dmitry__

Сообщения: 7367
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Измеритель толщины

Сообщение Angel71 » 31 май 2017, 12:54

просто расталкивает мелкие камушки. возьми на кухне рис, гречку, горох,... и спицу :) примерно как-то так.
Аватара пользователя
Angel71

Сообщения: 9937
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: 1

Re: Измеритель толщины

Сообщение Bulat-90 » 31 май 2017, 23:38

Dmitry__ пример с рисом верный, упором будет служить нижний слой покпокрытия, речь идет только о замерах верхних слоев
Bulat-90

Сообщения: 10
Зарегистрирован: 29 май 2017, 18:51

Re: Измеритель толщины

Сообщение Dmitry__ » 01 июн 2017, 00:08

Bulat-90 писал(а):пример с рисом верный, упором будет служить нижний слой покпокрытия

И что? Это "покпокрытие" имеет неравномерность < "с точностью до 0.5 мм". Да ну нафиг... :)

Добавлено спустя 6 минут 1 секунду:
И да, последняя рисинка камушек не обязан двигаться, который лежит на " "покпокрытии" :wink:
Аватара пользователя
Dmitry__

Сообщения: 7367
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Измеритель толщины

Сообщение Angel71 » 01 июн 2017, 00:40

не только последний, может и раньше. технологий очень много, только точность в каждом замере 0,5-1 и даже в несколько миллиметров, как бы да, малореально. не, если там под верхним слоем наливной пол... иначе "на глаз", усреднение.
Аватара пользователя
Angel71

Сообщения: 9937
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: 1

Re: Измеритель толщины

Сообщение Bulat-90 » 01 июн 2017, 11:54

Dmitry__ писал(а):И что? Это "покпокрытие" имеет неравномерность < "с точностью до 0.5 мм". Да ну нафиг... :)

Добавлено спустя 6 минут 1 секунду:
И да, последняя рисинка камушек не обязан двигаться, который лежит на " "покпокрытии" :wink:

неважно на сколько нижний слой ровный, мы сдаем толщину верхнего слоя, в каждом конкретном месте..
если отпускать иглу ровно вертикально, да не обязана последняя рисинка двигаться, а если ее винтом закрутить он ее подвинет, ну надо тестить, для начала сам механизм собрать, а дальше по мере поступления.. :)

Добавлено спустя 18 минут 33 секунды:
Angel71идея с лидаром нравится, только как решить проблему кривых в продольном профиле, как компенсировать их

Добавлено спустя 1 час 41 минуту 11 секунд:
Вообще я подсчитал, взял минимальный радиус в продольном профиле 600 метров (очень редко бывает), на дорогах начиная с 4 категории вообще 5000 метров: Изображение
получается на радиус 600 метров, если между датчиками 1.5 метра максимальная погрешность на кривую будет 0.47 мм, в принципе хорошо..
но есть и кривые в плане, с ними сложнее, на 1.5 метра там хорошо набирается, так что лучше с проколами работать

Добавлено спустя 23 минуты 6 секунд:
Medtech, Вот такой я и хотел использовать и шаговый двигатель, но если использовать обычный двигатель с энкодером может по нему узнать глубину механического упора?
Bulat-90

Сообщения: 10
Зарегистрирован: 29 май 2017, 18:51

Re: Измеритель толщины

Сообщение Madf » 01 июн 2017, 12:10

Народ, как бы чистая математика, какой нафиг протыкание. Делаем замер ДО покрытия, делаем после...получаем результат. :D
Madf

Сообщения: 2912
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Измеритель толщины

Сообщение Angel71 » 01 июн 2017, 14:51

на сколько верхний слой ровный так же не важно, как и с нижним. просто с протыкалочкой никакой точности каждого замера в 0,5-1мм речи быть не может. погрешность каждого измерения вообще скорей всего +- пол сантиметра или даже более сантиметра. взглянув поближе на верний слой, выглядит он примерно так

с нижней стороны этот слой примерно так же выглядит. т.е. за высоту берётся некое усреднение, допустим по крайним точкам - условно, взяли кусок такого асфальта в руки, сверху приложили ровненький брусок и снизу, измерили расстояние между брусками.
предположим, что под верхним слоем что-то очень ровное, допустим бетон налили, эпоксидкой "наливной пол" или ещё чего, потом может даже хорошенько шлифанули. не важно, в общем что-то очень гладкое получилось. сверху этот чудный слой асфальтобетона. протыкалочка это будет, допустим катящийся цилиндр, из которого в нужный момент иголочка высовывается. или что-то квадратное, прямоугольное, может лист металла с дыркой по середине положите, не важно. главное, что оно с асфальтом будет соприкасаться и замер будет по крайним точкам. протыкаете иглой и... в части замеров игла дойдёт до этого гипотетического росного основания, а в части измерений не дойдёт, уперевшись в какой камушек, при чём не факт, что ниже него не будет других. т.е. с иглой уже не гарантированно большой точности при каждом измерении.
так это нижний слогй гипотетически идеальный, а в реальности он слегка похуже будет. в зависимости от технологии слой под ним может быть бетоном (просто бетон), другим слоем асфальтобетона с камнями таких же размеров (хотя скорей всего размеры ещё больше) или вообще насыпаны очень большие камни, допустим примерно так

если +- как на картинке, так там вообще игла может на подслой приспокойно на несколько сантиметров уйти. вот за эту точность вам писали, т.е. при каждом протыкании иглой измерять именно толщину слоя, крайне проблематично. и "а если ее винтом закрутить он ее подвинет" опять же бесполезно будет. разрушающим методом можно достать из верхнего слоя цилиндр и не иглу с диаметром как у спиц для вязания, а что-то поболее в диаметре. т.е. опять таки по крайним точкам поверхности. тогда точность значительно повысится. но! это же гипотетически. слой то слегка не закаменевший, а очень даже текучий + это скорей всего будет разрушающий метот, который не подходит + долго это и неудобно, а кроме того, что это контрольный замер что бы проверку не завалить скорей всего же ещё и нужно для обратной связи (может температуру менять или скорость движения или даже пропорции состава асфальтабетона или ещё что).
в общем учитывая, что вас проверяют и в надежде, что проверяют более-менее нормально, а вы каким-то образом протыкая руками всё же узнаёте достаточно точно именно высоту слоя, есть небольшое недопонимание за счёт чего именно.
в принципе, наверно можно и не вникать в то, как у вас получается всё таки толщину слоя измерять - получается же руками, значит можно просто чуть-чуть направить что бы вы автоматическую протыкалочку сделали и решили, ей периодически останавливаться и спокойно замеры делать или как-то на ходу удерживать иглу по горизонтали. или может к какому другому варианту измерения толщины слоя подтолкнуть.

понятия не имею, какие ещё "проблемы кривых в продольном профиле" и при чём тут радиусы. есть точность измерения расстояния. есть две точки в пространстве, расстояние между которыми вычисляется простенькой формулой. сканирование поверхности до и после укладки, вычисление высоты получившегося слоя и некоторые другие моменты пока немного второстепенны. лидар кстати не обязательно крепить прям как на картинке выше, да и лидар это же не единственный вариант измерения расстояния.
Аватара пользователя
Angel71

Сообщения: 9937
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: 1

Re: Измеритель толщины

Сообщение Bulat-90 » 01 июн 2017, 22:13

Madf писал(а):Народ, как бы чистая математика, какой нафиг протыкание. Делаем замер ДО покрытия, делаем после...получаем результат.

а как это реализовать, если считать что асфальтоукладчик движется не всегда по горизонтали, есть спуски, подъемы, кривые в продольном профиле(вид сбоку) и в плане(вид сверху)?
Angel71 писал(а):погрешность каждого измерения вообще скорей всего +- пол сантиметра или даже более сантиметра. взглянув поближе на верний слой, выглядит он примерно так

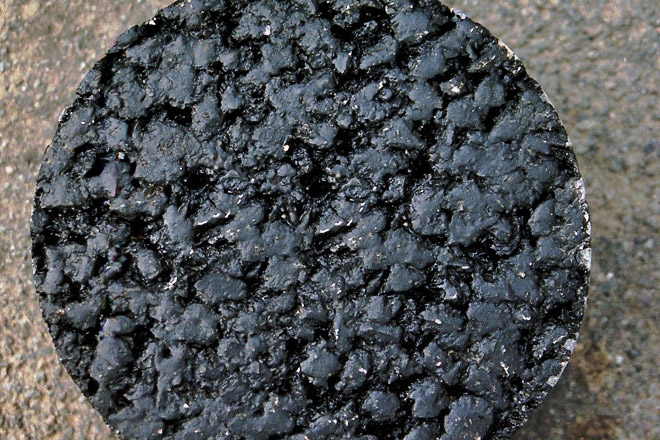

Да на фото керн верхнего слоя, это керн щебеночно-мастичного асфальтобетона, он имеет пористую структуру, за толщину берется от верхней плоскости до нижней, данный асфальтобетон используется только для верхних слоев.. все другие типы асфальтобетона имеют гладкую поверхность, тем более нижние слои (абсолютно гладкая), и должна быть достаточно сильная нагрузка на иглу диаметром в 6 мм со сферическим кончиком чтобы хотябы оставить на нижнем слое след, думаю надо с размаху треснуть, может на мм останется)
