Re: прошу помощи в реализации одной идеи

Сообщение Vovan » 10 мар 2014, 13:58

2yak-40: дык в ТЗ ещё задержка фигурирует :wink:

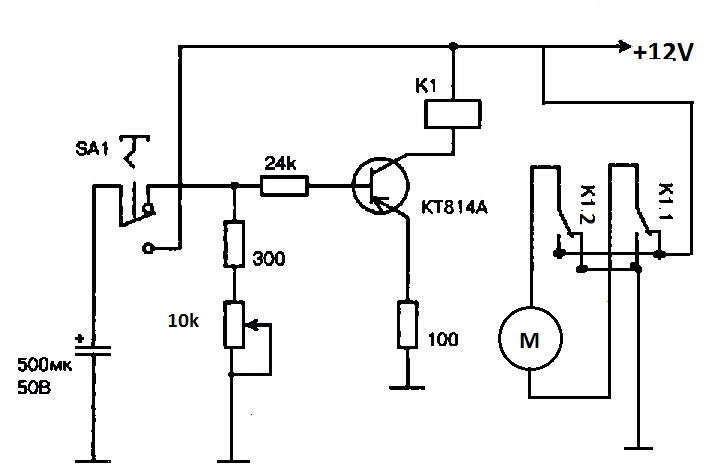

Хотя наверное можно задержку и на 1-м транзисторе организовать, типо как тут (тока вместо реле ЭлМагн)
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: прошу помощи в реализации одной идеи

Сообщение yak-40 » 10 мар 2014, 14:17

Vovan, ну я исхожу из того, что штатные камеры отключаются без задержки...
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: прошу помощи в реализации одной идеи

Сообщение avr123.nm.ru » 10 мар 2014, 14:27

Vovan писал(а):Вариант 1. дешовый МК + L7805 + серва , но + программатор + програмка + софт для прошивки с ПК :)

выше предлагал - недорогой at90usb162 чтоб без программатора обойтись.

+ краткий курс программирование AVR для начинающих с нуля - Задача 13: управление до 8 servo с AVR - http://proavr.narod.ru/z13.htm :D
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: прошу помощи в реализации одной идеи

Сообщение nik_sok » 10 мар 2014, 16:13

yak-40 писал(а):Электромагнит подключенный к лампочкам заднего хода. И всё!
Включаешь заднюю передачу, электромагнит тягой (тросиком и т. д.) открывает камеру.
Выключаешь скорость, под действием возвратной пружины всё возвращается в исходное состояние.
думал, но не могу подобрать подходящий, может есть что на примете
nik_sok

Сообщения: 4
Зарегистрирован: 07 мар 2014, 22:30

Re: прошу помощи в реализации одной идеи

Сообщение yak-40 » 10 мар 2014, 18:08

В некоторых автомобилях багажник открывается электромагнитом. В автозапчастях поищи.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: прошу помощи в реализации одной идеи

Сообщение avr123.nm.ru » 10 мар 2014, 18:12

Соленоид стартера через 70 Амперное реле стартера от Газели.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: прошу помощи в реализации одной идеи

Сообщение Scorpio » 10 мар 2014, 19:25

nik_sok писал(а): чтобы открыть багажник необходимо потянуть за эмблему... что бы при включении задней передачи эмблема поднималась....

А багажник при этом не откроется? Обзор то хороший с этой точки? Обычно камеры вешают, чтобы вид был немного сверху, а то камень под колесом будет не видно :wink:
Аватара пользователя
Scorpio

Сообщения: 1557
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: прошу помощи в реализации одной идеи

Сообщение RootAdmin » 11 мар 2014, 11:43

avr123.nm.ru писал(а):Соленоид стартера через 70 Амперное реле стартера от Газели.

Проще уж негра посадить. :)
Я б поспрашивал у автоэлектриков или установщиков музыки сломанную выдвижную антенну. Там готовая схема - при подаче +12 на вывод - выдвигается до срабатывания концевика, при снятии - задвигается.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей
