Защита от переплюсовки

Сообщение Кита » 31 янв 2013, 11:57

Подскажите пожалуйста, как защитить микросхему drv8833. Из-за кривых рук однажды не так вставил Li-Pol аккум на 7,4. В итоге полностью сгорел танталовый конденсатор, который перед стабилизатором и самое главное ДД Drv8833. Минус от батарейки сразу же идет на микру, может туда поставить предохранитель или диод? Мне нужен самый простой, но надежный способ защитить эту микру.
Вложения

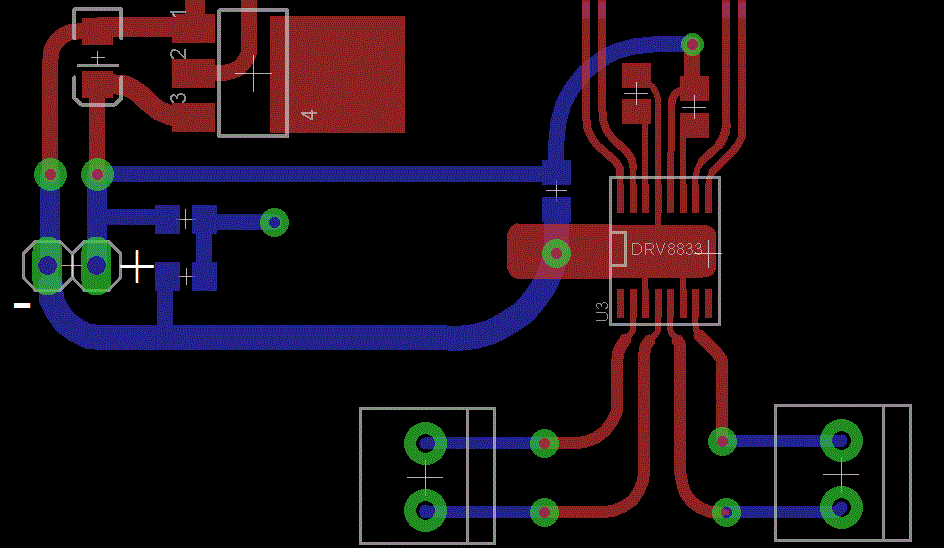

Печатка
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Защита от переплюсовки

Сообщение elmot » 31 янв 2013, 12:15

Варианты:
- диод последовательно в цепь питания, лучше Шоттки (минус - будет немного напругу)
- предохранитель (не факт, что спасет, но вообще-то полезен по-любому, особенно с литиями)
- поставить разъем питания, который невозможно воткнуть не так(тысячи их!)
- поставить разъем таким образом, чтобы было пофигу, как втыкать(скажем, трехконтактный, в центре плюс, крайние контакты - земля)
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Защита от переплюсовки

Сообщение Кита » 31 янв 2013, 13:00

Спасибо
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Защита от переплюсовки

Сообщение RootAdmin » 31 янв 2013, 15:09

Диод можно и просто по питанию - катод к VCC анод на землю. При неправильном подключении - сгорит диод.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Защита от переплюсовки

Сообщение elmot » 31 янв 2013, 15:20

RootAdmin писал(а):Диод можно и просто по питанию - катод к VCC анод на землю. При неправильном подключении - сгорит диод.

Сгорит он моментально, а дальше как карта ляжет - если сгорит на пробой, то похужает акку, ести на разрыв - схема все равно сгорит. Так что лучше не надо.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Защита от переплюсовки

Сообщение Duhas » 31 янв 2013, 19:25

такс, надо ставить полевик, так, чтобы когда полярность нормальная - он открывался, обратная - был закрыт.

ПС в чем плату проектируете ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Защита от переплюсовки

Сообщение Кита » 31 янв 2013, 19:59

Это Eagle. Плата уже давно собрана, поэтому вариант только навесными компонентами что то сделать
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Защита от переплюсовки

Сообщение Angel71 » 31 янв 2013, 22:06

о, уже до транзисторов дошли. :) не прикалывайтесь. или диодный мост или штекеры, которые нельзя не так соединить или трёхпиновые штекеры. и никаких городушек :)
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Защита от переплюсовки

Сообщение Radist » 01 фев 2013, 07:38

На платке с драйвером от пололу защита от переполюсовки сделана именно на полевике. Во всех отношениях она идеальна: и защищает, и падение маленькое.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Защита от переплюсовки

Сообщение Angel71 » 01 фев 2013, 11:02

защиты там не больше чем у диодов, да и смысла в защите не особо много. а вариантов с минимумом городушек в данном случае только 2 - двухпиновый c "ключем" или трёхпиновый коннектор.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Защита от переплюсовки

Сообщение Duhas » 01 фев 2013, 14:11

в чем проблема 1 полевика с резистором ?!
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Защита от переплюсовки

Сообщение Angel71 » 01 фев 2013, 20:43

тем, что 1 транз с резюком эт не мост на 4х полевиках и тем более не активный мост, который чуть-чуть лучше моста на шотках. тем, что если надо не выпрямлять, а просто защиту от перепольсовки сделать, то парочка шоттки опять таки сделают всё тож самое не хуже + на проводах не будет непонятной загагулины, запаяной сикось-накось. тем, что ни мост, ни транз можно вообще не паять на шнур.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Защита от переплюсовки

Сообщение Кита » 01 фев 2013, 21:05

на счет 3х пинового не пойму. С питанием по центру, можно же все равно не правильно подключить
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Защита от переплюсовки

Сообщение Angel71 » 01 фев 2013, 21:35

если так рассуждать, то ни транзисторы, ни диоды, ни штекеры вас не спасут. :pardon: всё-равно провода от этого хозяйства к плате не так можете подсоединить.
если вы напаяли не круглый разъём, а штырьевой или с клемами, можно и по другому. так сложилось, что цвета проводов обычно что-то да значат. чёрный как правило это земля ака "-". красный, белый, желтый,... это как правило "+" (у так сказать "хоббийных" аккумуляторв никаких других кроме красного еще ни разу не видел). рисуете на плате возле разъёма "+" и "-" и по ним ориентируетесь. если у вас по цвету проводов, идущих от аккумулятора нельзя ничего понять, садите на эти провода термоусадку или обматываете изолентой нужного цвета и всё. :) перепутать можно будет только в темноте или с ветром в голове.
Последний раз редактировалось Angel71 01 фев 2013, 22:27, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Защита от переплюсовки

Сообщение Кита » 01 фев 2013, 22:20

вот именно ветер в голове
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07
