Re: Защита от переплюсовки

Сообщение elmot » 01 фев 2013, 22:30

Тогда диод Шоттки в разрыв провода питания. Полувольтом питала придется пожертвовать.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Защита от переплюсовки

Сообщение AndreW82 » 02 фев 2013, 11:04

Angel71 писал(а):...чёрный как правило это земля ака "-". красный, белый, желтый,... это как правило "+" ...
белый в паре с черным будет "+", а в паре с красным - это "-" :wink:
Аватара пользователя
AndreW82

Сообщения: 169
Зарегистрирован: 14 ноя 2012, 21:30
Откуда: Моск. обл.

Re: Защита от переплюсовки

Сообщение CyberLab » 02 фев 2013, 13:09

В разрыв питания установить самовосстанавливающийся предохранитель или резистор с нулевым сопротивлением, а после него припаять диод на хх Ампер параллельно питанию.
При переполюсовке питания, ток пойдет через диод и сгорит предохранитель
Аватара пользователя
CyberLab

Сообщения: 280
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Защита от переплюсовки

Сообщение Romikgy » 02 фев 2013, 19:25

Angel71 писал(а):если так рассуждать, то ни транзисторы, ни диоды, ни штекеры вас не спасут. :pardon: всё-равно провода от этого хозяйства к плате не так можете подсоединить.
если вы напаяли не круглый разъём, а штырьевой или с клемами, можно и по другому. так сложилось, что цвета проводов обычно что-то да значат. чёрный как правило это земля ака "-". красный, белый, желтый,... это как правило "+" (у так сказать "хоббийных" аккумуляторв никаких других кроме красного еще ни разу не видел). рисуете на плате возле разъёма "+" и "-" и по ним ориентируетесь. если у вас по цвету проводов, идущих от аккумулятора нельзя ничего понять, садите на эти провода термоусадку или обматываете изолентой нужного цвета и всё. :) перепутать можно будет только в темноте или с ветром в голове.

диодный мост решит проблему...
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Защита от переплюсовки

Сообщение CyberLab » 02 фев 2013, 20:10

На диодах будет падение напряжения
Аватара пользователя
CyberLab

Сообщения: 280
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Защита от переплюсовки

Сообщение Romikgy » 02 фев 2013, 21:26

будет , но не будет проблем с полярностью... или без не будет проблем с падением , но будет проблема с полярностью, решать тем кто делает...
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Защита от переплюсовки

Сообщение CyberLab » 02 фев 2013, 21:37

Диод + восстанавливающийся предохранитель и не будет проблем с падением и с полярностью
Аватара пользователя
CyberLab

Сообщения: 280
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Защита от переплюсовки

Сообщение Angel71 » 02 фев 2013, 21:51

Romikgy, в первой строчке это было про возможность напаять на шнурок деталюжки и потом идущие от них проводки к плате неправильно подключить.
CyberLab, думаете на полевиках не падает? бросьте. хорошо, ну упадёт у вас на диоде максимум 0.2-0.5в, дальше что?
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Защита от переплюсовки

Сообщение Dmitry__ » 02 фев 2013, 22:21

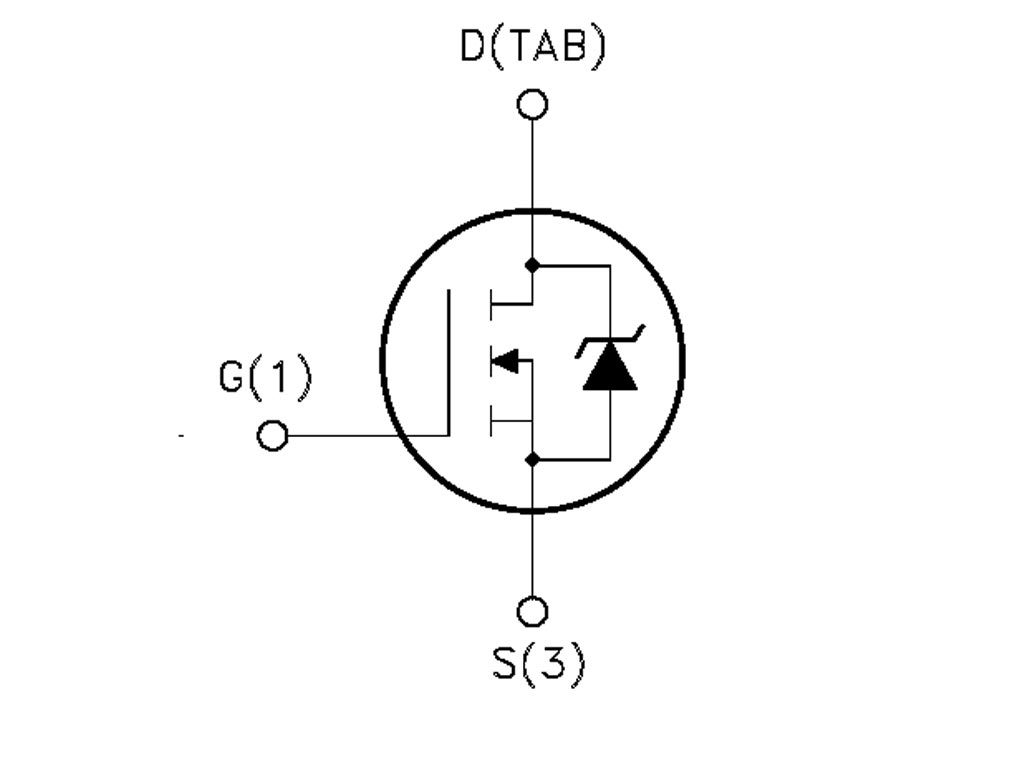

А где такие полевики дают, которые с одним резистором дают защиту от переполюсовки?
Там как бы есть паразитный диод с обратной полярностью, как раз включается при переполюсовке, хороший такой диод :)

Аватара пользователя
Dmitry__

Сообщения: 6027
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Защита от переплюсовки

Сообщение Duhas » 02 фев 2013, 23:03

вопросы ?

«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Защита от переплюсовки

Сообщение Dmitry__ » 02 фев 2013, 23:15

Напряжение на затвор относительно стока? :)
вопросы ?
Аватара пользователя
Dmitry__

Сообщения: 6027
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Защита от переплюсовки

Сообщение CyberLab » 02 фев 2013, 23:17

У топикстартера напряжение аккумулятора 7,4в, а у IRF3205 Gate-to-Source Voltage ± 20
Вопос: На сколько вольт, будет падение напряжение на транзисторе, если на затворе будет 7,4в?
Аватара пользователя
CyberLab

Сообщения: 280
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Защита от переплюсовки

Сообщение Duhas » 02 фев 2013, 23:24

тролльте зеркало в следующий раз.. вам что, общения не хватает ?

сори за офф остальным.

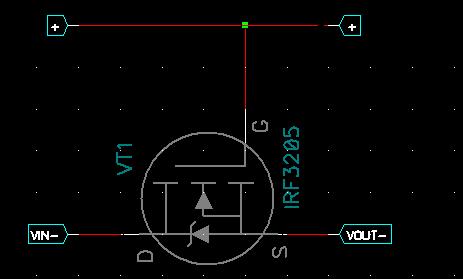

ПС диодик там специально нарисован.. про напряжения больше допустимых между истоком и затвором - стабилитрон с резюком в помощь.

падение, во-первых, не больше чем на паразитном диоде, во-вторых, для указанного ключа при 10А нагрузки не более 0.2В падения на канале при 7В на входе, в-третьих логик левел мосфеты никто не отменял...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Защита от переплюсовки

Сообщение Dmitry__ » 02 фев 2013, 23:27

Не я тролль, а ты чайник :)
Повесь резистор где должна быть нагрузка и поводи пальчегом по схеме, когда на затворе будет открывающее напряжение относительно истока :)

Добавлено спустя 1 минуту 12 секунд:
А еще лучше, умник, поизучай схемы защит аккумов, узнаешь много интересного
Аватара пользователя
Dmitry__

Сообщения: 6027
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Защита от переплюсовки

Сообщение Duhas » 02 фев 2013, 23:28

повешу кондер где нагрузка, и идите лесом, товарищ. дальнейшее обсуждение готов продолжать с теми, у кого есть вопросы.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
