Простой робот на L293D нужен глаз профессионалов))

Сообщение ВаДиМ BOT » 06 янв 2012, 16:03

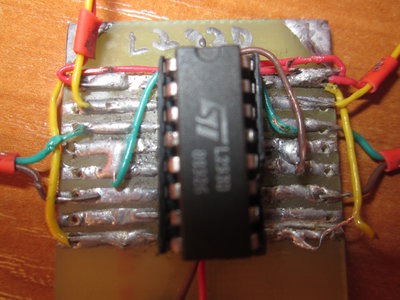

всем доброго времени суток, возникла у меня проблема я протравил не большую плату 50мм на 30мм сделал дорожки спец-маркером, всё это дело спаял аккуратно, и всё не работает схема делал как тут http://myrobot.ru/stepbystep/el_simple_robot.php асё по схеме и не пашет((( помогите разобраться в чём проблема вот фото-------->>>>
Вложения

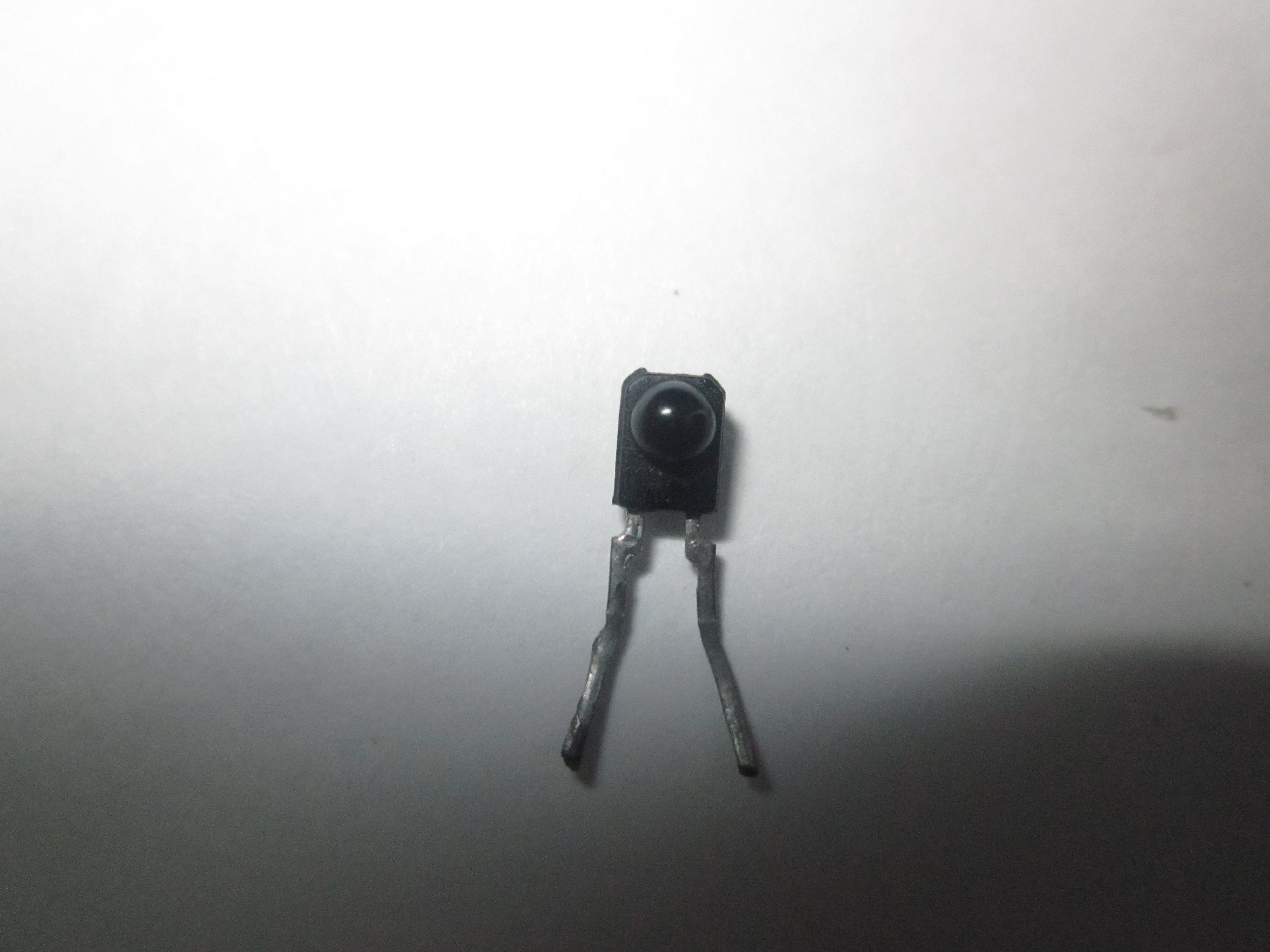

вот тот фотоэлемент)

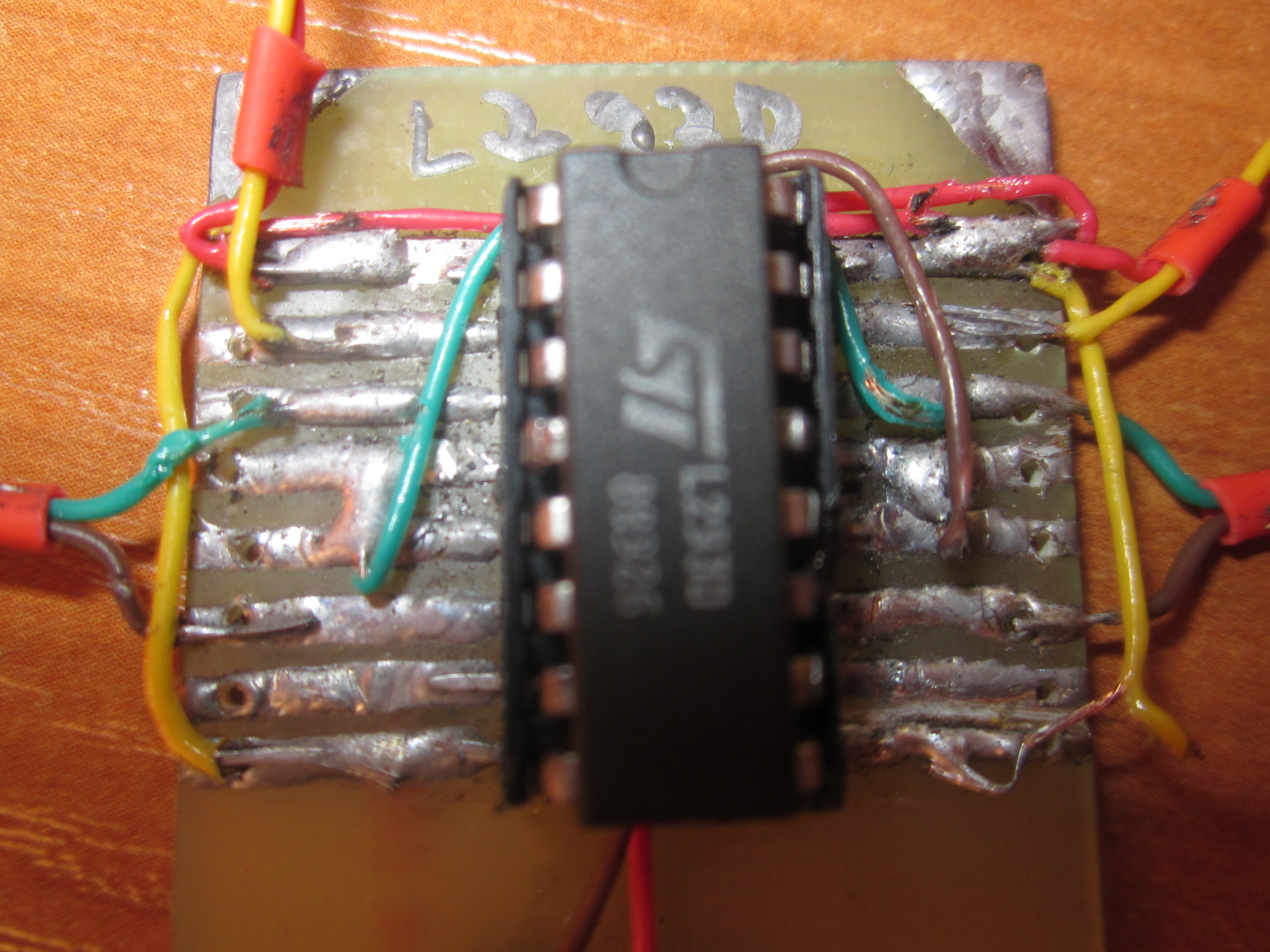

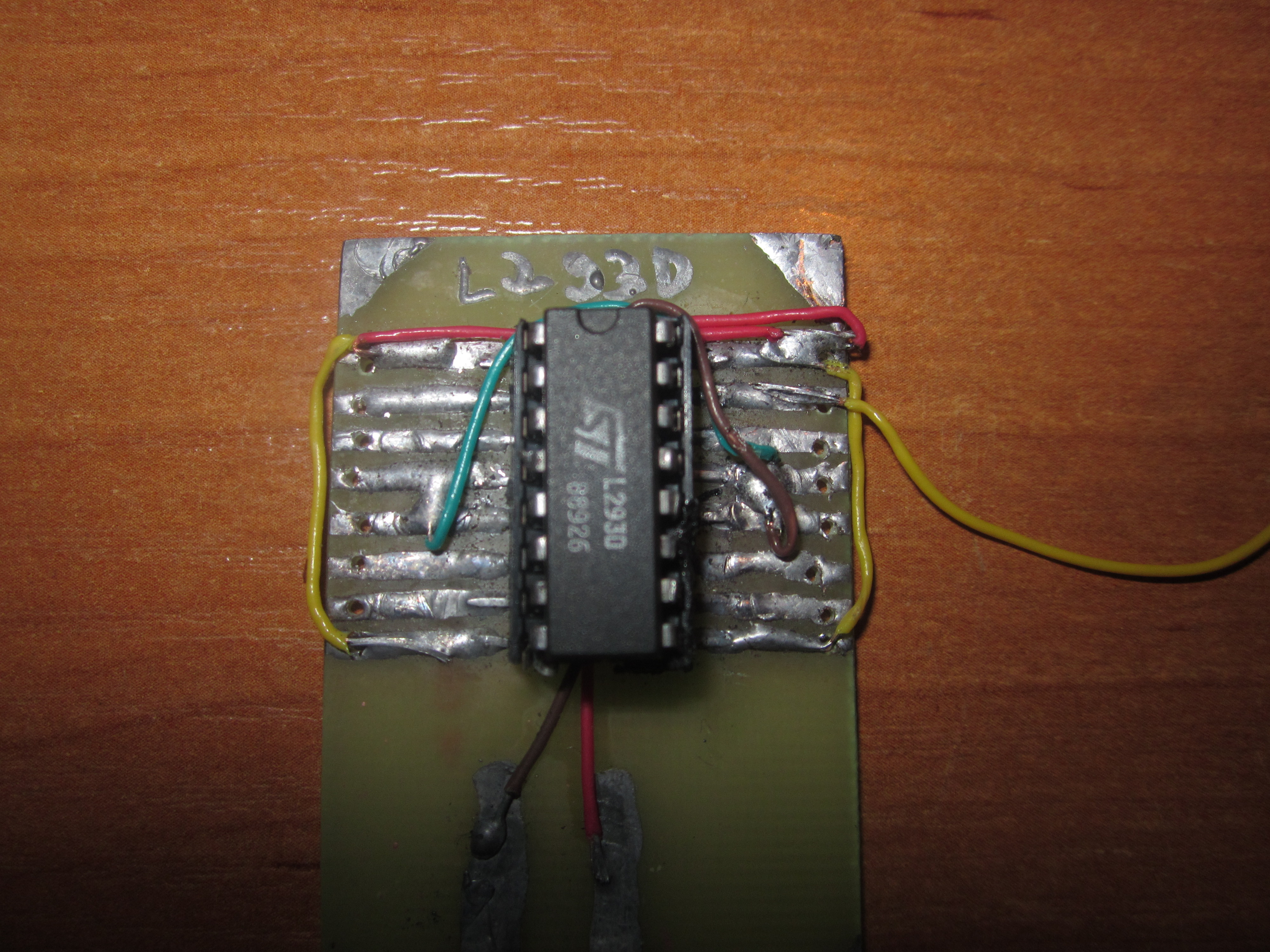

Сама плата.
На днях кучка пепла и две резиновые подошвы пытались украсть высоковольтный кабель!
Аватара пользователя
ВаДиМ BOT

Сообщения: 33
Зарегистрирован: 19 июн 2011, 04:54
Откуда: Чита
прог. языки: МаТеРнЫй РУССКИЙ
ФИО: Вадим

Re: Простой робот на L293D нужен глаз профессионалов))

Сообщение dccharacter » 06 янв 2012, 16:39

ВаДиМ BOT писал(а):спаял аккуратно

Слуш, сделай себе одолжение, прочитай/просмотри вот эти уроки: http://easyelectronics.ru/izgotovlenie- ... -urok.html
А то же ужас какой-то - это твое "аккуратно"

Добавлено спустя 6 минут 31 секунду:
1. Замкни выводы 1 и 2 драйвера. Должен закрутиться левый двигатель
2. Замкни выводы 15 и 16. Должен закрутиться правый двигатель

Если оба двигателя крутятся, то либо твои "фотоэлементы" дохлые, либо ты их включаешь неверно.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Простой робот на L293D нужен глаз профессионалов))

Сообщение Myp » 06 янв 2012, 16:49

провода поплавились во время пайки, тобишь изоляция
может что-то коротит.

если не получается паять то купи макетку и собирай на макетке.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15924
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Простой робот на L293D нужен глаз профессионалов))

Сообщение SmorBoB » 09 янв 2012, 03:02

Попробуй выводы 7 и 10 подсоединить к GND.
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей
