**Radist** » 17 ноя 2011, 20:00

Что такое скважность? Это отношение периода к длительности импульса. Эти схемы позволяют делать импульсы/паузы не одинаковыми (постоянные времени заряда и разряда конденсатора разные). Но эти генераторы не делают пачки импульсов. Почему так себя ведет протеус - я не знаю. Я в нем не работаю, предпочитаю этому макетирование в железе. Ведь в протеусе все элементы идеальные. Я тоже думал про резистор между генераторами, но мне кажется что будет влияние на частоту второго генератора, хотя и не уверен.

**Dmitry__** » 17 ноя 2011, 20:24

если сильно не переделывать схему, то пойдет это:


Смена полярности диода будет менять уровень сигнала между пачками импульсов.

Но правильно делать генераторы пачек на 2-х входовых элементах, как говорит Radist
А еще правильнее на элементах с триггером Шмитта, как я советовал раньше

**серж** » 17 ноя 2011, 21:10

ща проверим... спасиб

Добавлено спустя 11 минут 58 секунд:
второй ген запустился, а вот первый не хочет...

Добавлено спустя 24 минуты 58 секунд:

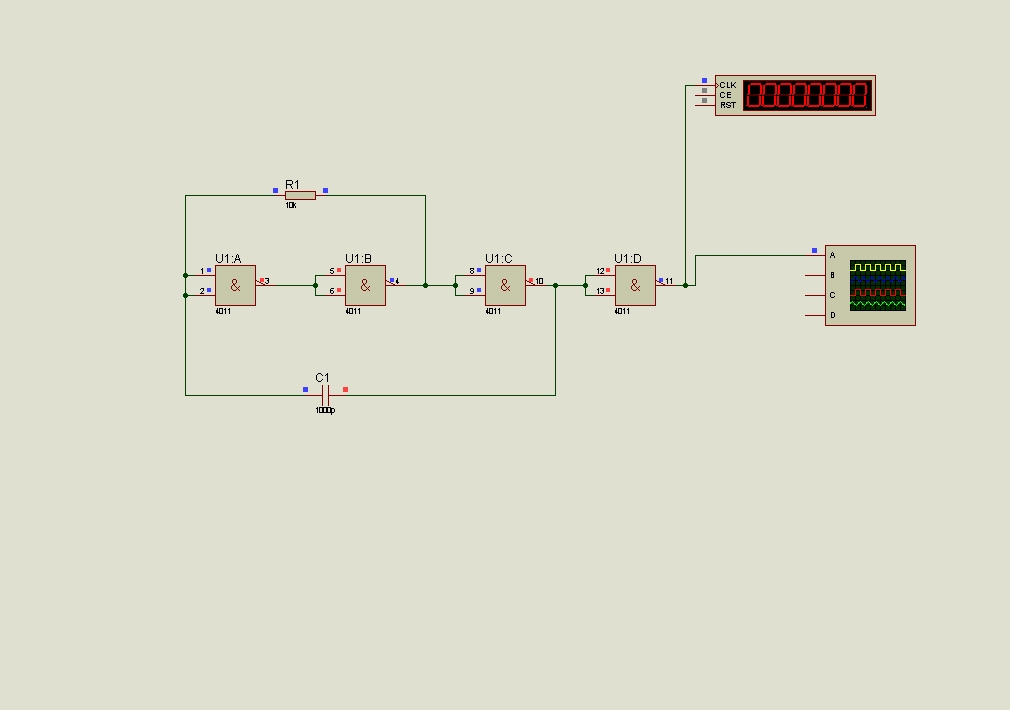

хоршо, радист, вот схема на ле5. что здесь не так?

**Dmitry__** » 17 ноя 2011, 21:29

ты уже на эти грабли настуал.
Резистор ставится на нечетное колич. инверторов, а конденсатор на четное...
т.е. резистор на 1 или 3 инвертора, а конденсатор на 2 или 4

**серж** » 17 ноя 2011, 21:36

ага... а притом раскладе что ты ща описал, ваще серые точки на вх и вых вентилей.
ваще уже подумываю не отказаться ли ваще от тсопов и не забахать ли как на бимах, ток по ик каналу... :oops:

**Radist** » 17 ноя 2011, 21:42

Не сдавайтесь - уже 32 страницы исписали, неужели зря? :wink:

А не так в этой схеме то, что ГДЕ ИНВЕРСИЯ сигналов? Или это просто я не увидел?

**Dmitry__** » 17 ноя 2011, 21:47

забей ты на эту прогу, делай в железе.

**Radist** » 17 ноя 2011, 21:49

Но прежде чем делать - надо нарисовать схему и показать нам. Чтобы зря не делать.

**Dmitry__** » 17 ноя 2011, 21:52

во какую красоту нашел по ле5

http://emser.narod.ru/multv.htm

Добавлено спустя 1 минуту 55 секунд:
Протести схему на триггере Шмитта, там нечему не работать...

последняя картинка по ссылке

Подобные по структуре генераторы можно выполнить на одном элементе — триггере Шмитта (рис.6). При напряжении питания, близком к максимальному, они весьма стабильны по частоте. Кроме того, они исключительно экономичны — при напряжении питания менее 6 В потребляют ток всего в несколько десятков микроампер.

**Radist** » 17 ноя 2011, 22:00

Кстати, о стабильности частоты - это очень важно, ведь тсоп имеет узкую полосу пропускания. Вы же не хотите чтоб от изменения напряжения питания и температуры дальность сперва сильно падала, а затем тсоп совсем переставал работать. Так что триггеры Шмитта - наше все. Круче только МК (да и то в него в каждую ногу встроен триггер Шмитта, я про авр).

**серж** » 17 ноя 2011, 22:05

протестю все! сначало ле5. вроде зафурычил. какой ген настраивать на 36кгц - правый или левый?(ориентируемся как на схеме с инверторами)

Добавлено спустя 1 минуту 28 секунд:
так же имеется 155ла3, ет на всяк случай.

**Dmitry__** » 17 ноя 2011, 22:08

канэшно правый. Левый генератор на короткие промежутки времени выключает правый генератор, т.е. модулирует.

Добавлено спустя 2 минуты 19 секунд:
на 155ла3 сопротивление резистора надо выбирать меньше, т.к. это не кмоп а ттл. входные токи ттл большие.
При большом сопротивлении - генератор не запустится

**серж** » 18 ноя 2011, 00:09

вот только ни тл1 ни 4093-ей у меню ща нет.

Добавлено спустя 1 час 50 минут 29 секунд:
Ёоу! :Yahoo!:

народ! пачки на 6ти инверторах!!! :Yahoo!:

(пока в протеусе).
ща уж поздно,а завтра фото засвечу! :Yahoo!:

и коль кому интересно расскажу.
я раскусил секрет вована!!!(благодаря радисту! :wink:

)

**серж** » 18 ноя 2011, 09:41

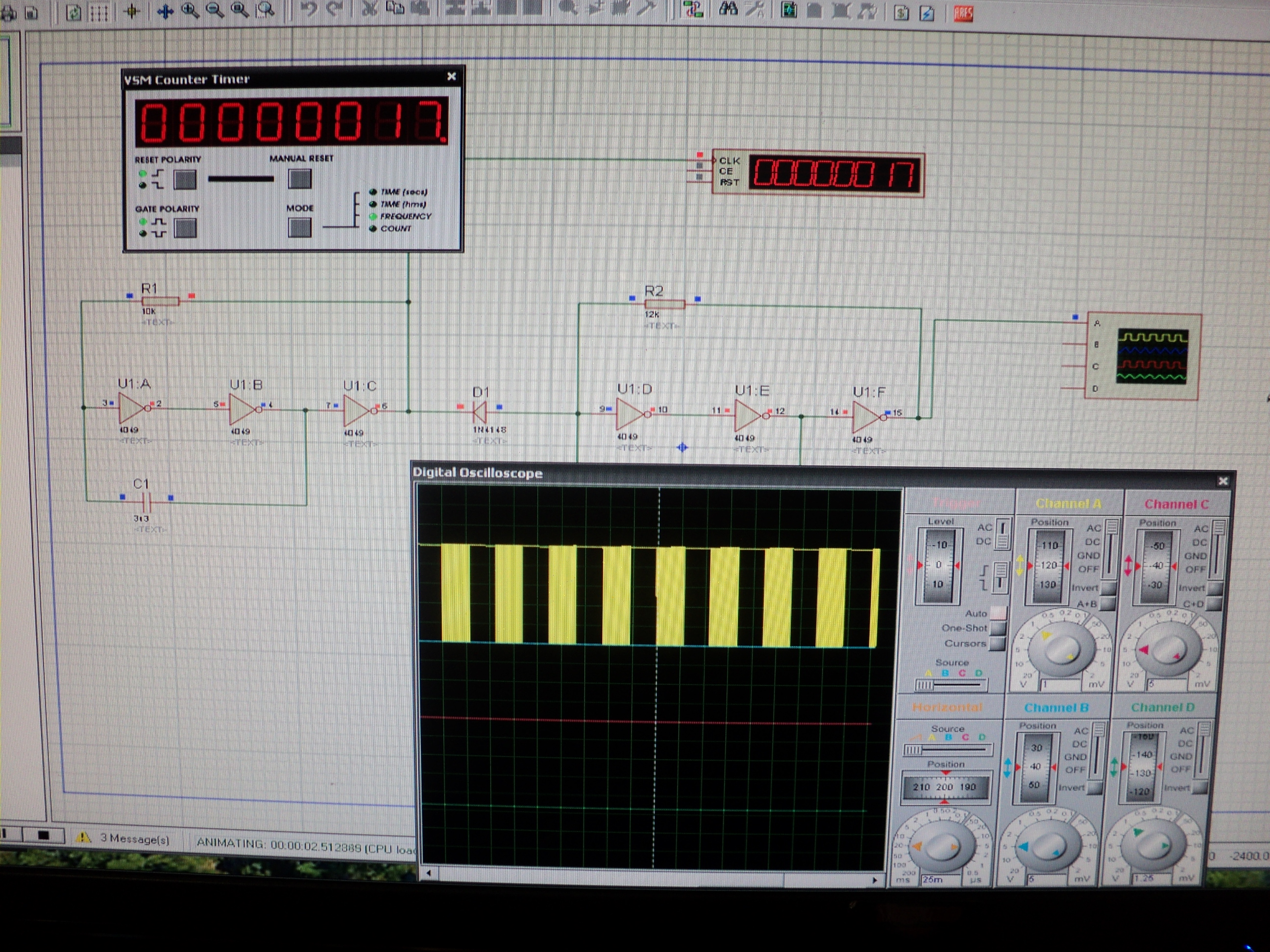

вот так это выглядит.
http://www.youtube.com/watch?v=EH0ZFcbS5Hs
блин, люди, подскажите как сюда видево с ютуб вставить.

**Radist** » 18 ноя 2011, 10:30

EH0ZFcbS5Hs вот это вставить между вот этим [youtube][/youtube]
