Да не переживай, все нормально
Мы тебе не советуем, т.к. ты разбираешься с конкретным устройством с конкретными тараканами, которые знаешь только ты и Вован. Все наши советы - вредные и абстрактные

И путь "доооолгого, кроооопоооотливого и наииииитчательного" - правильный. Это даже хорошо, что Вован не может тебе ответить неделю
Только так набирается опыт. Этому не научить...

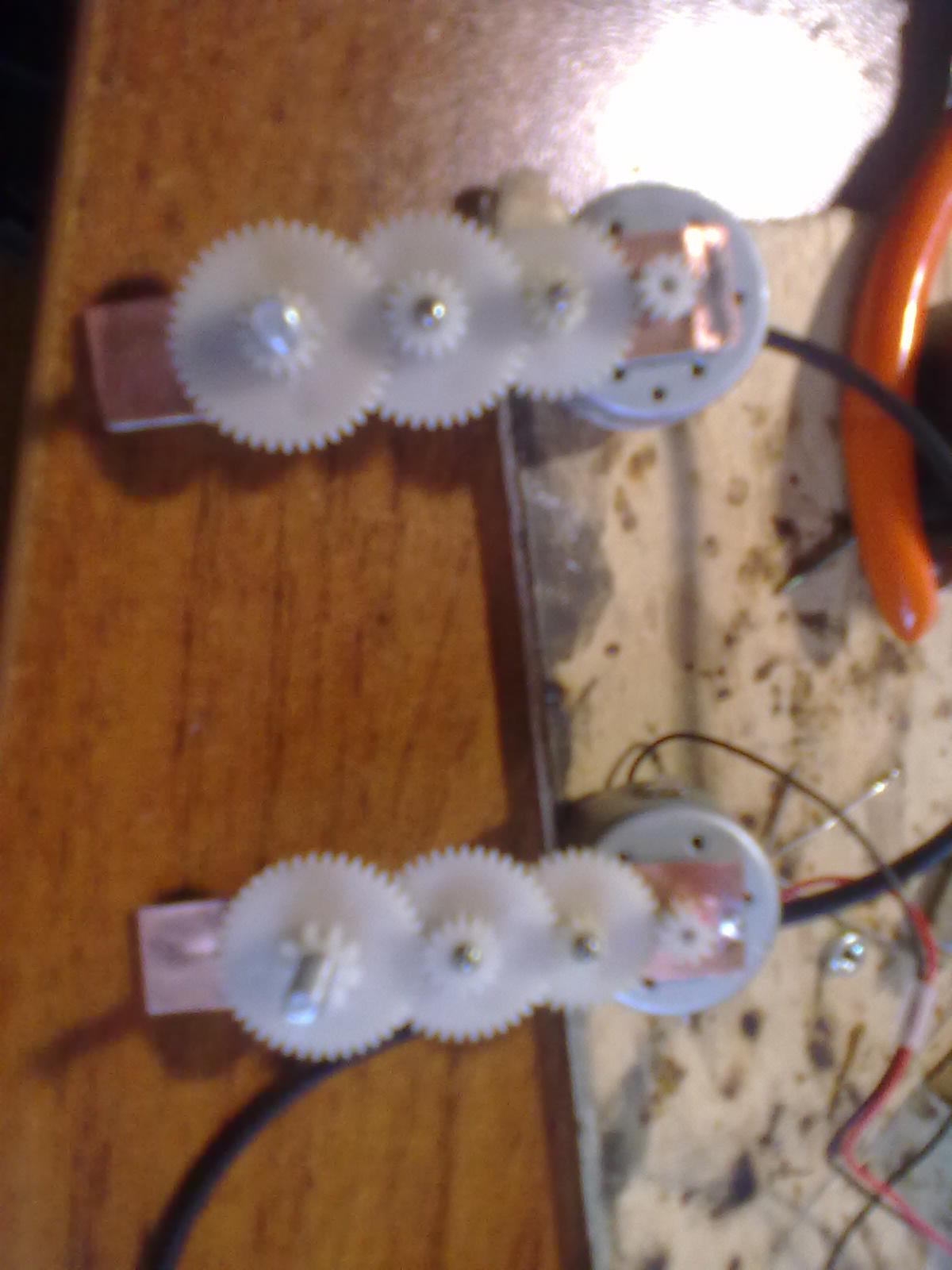

ща пока редуктора варганю, для наглядного просмотра. пока шасси будет колесным.

Добавлено спустя 1 час 54 минуты 47 секунд:

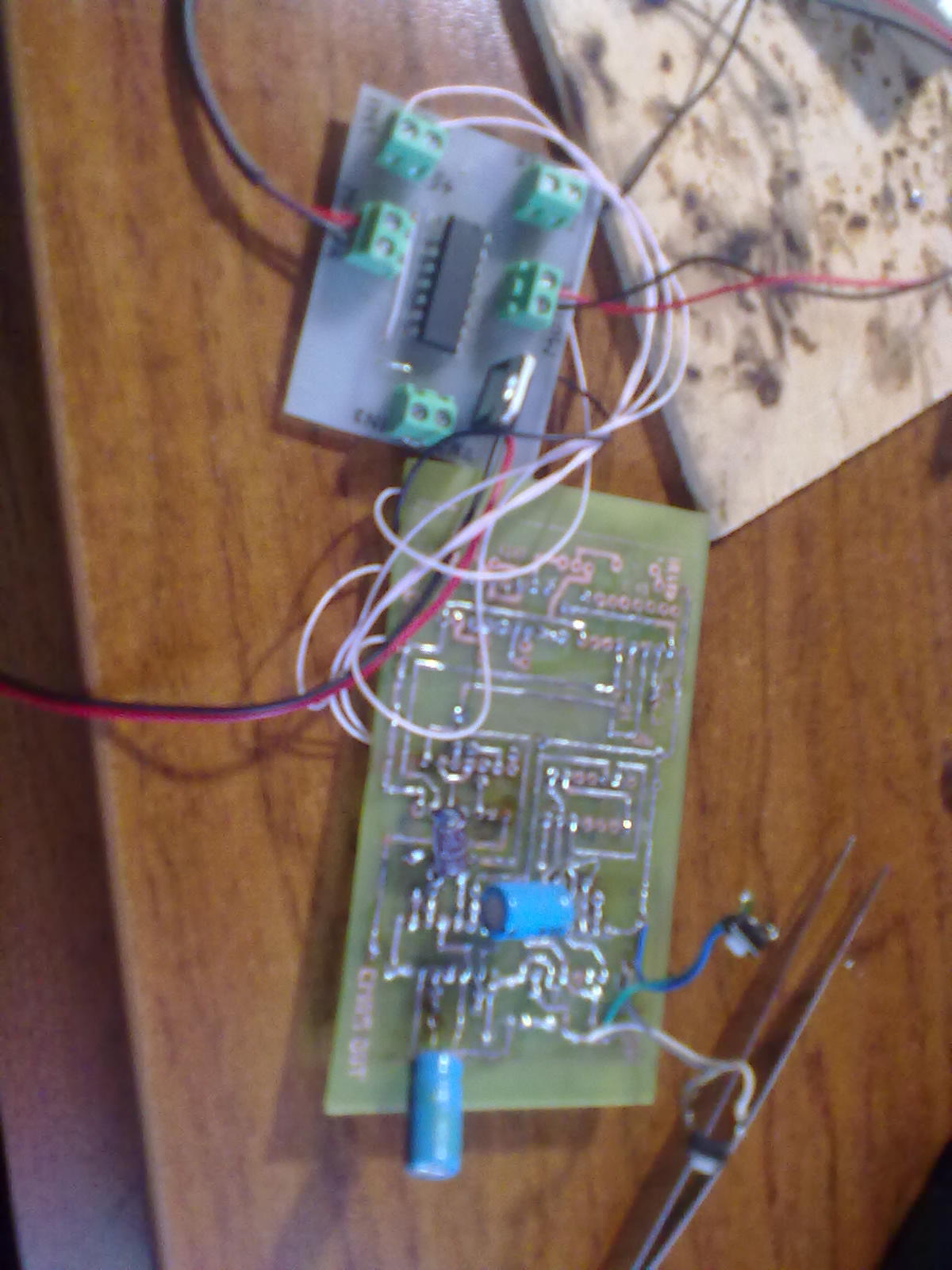

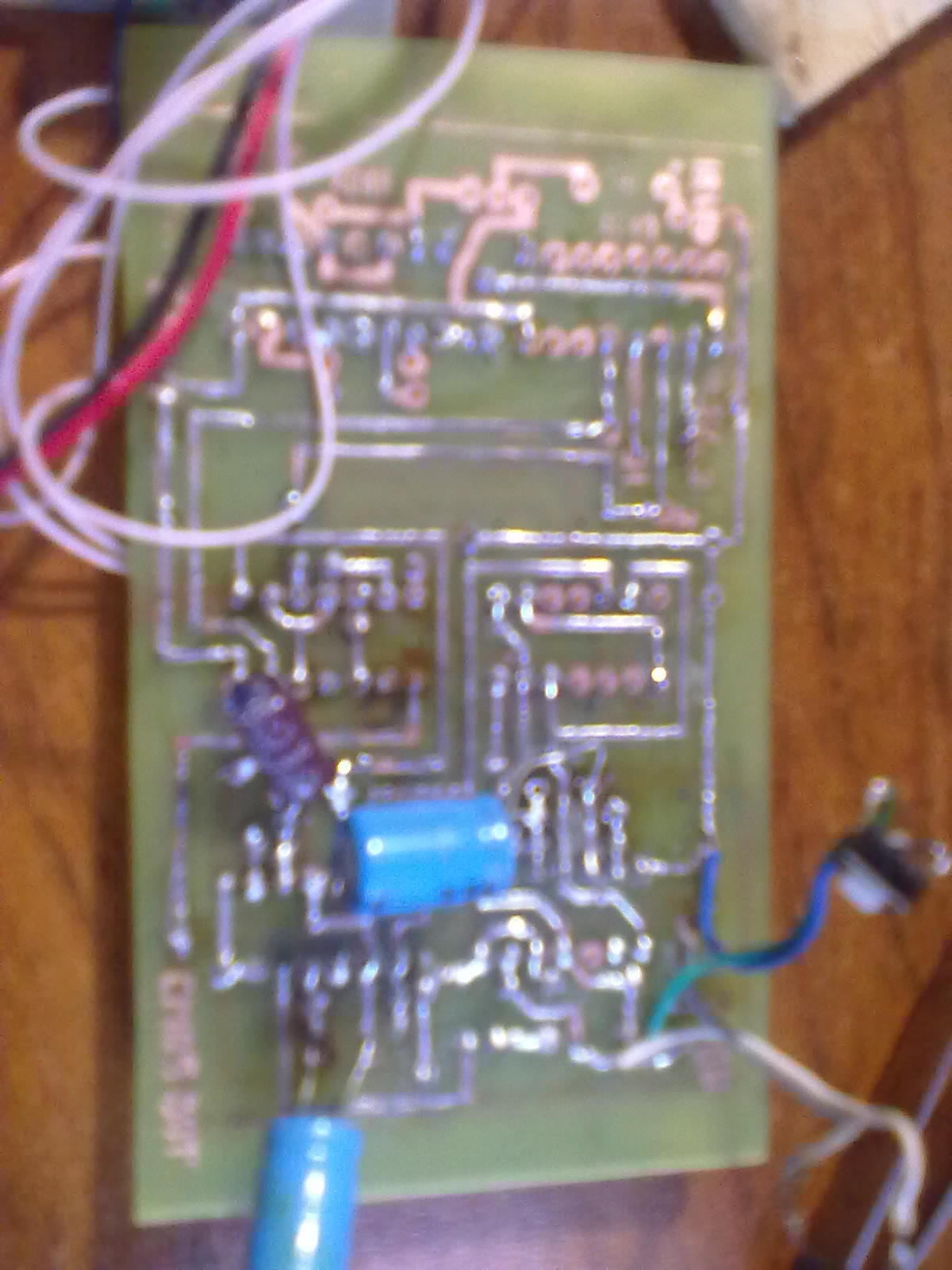

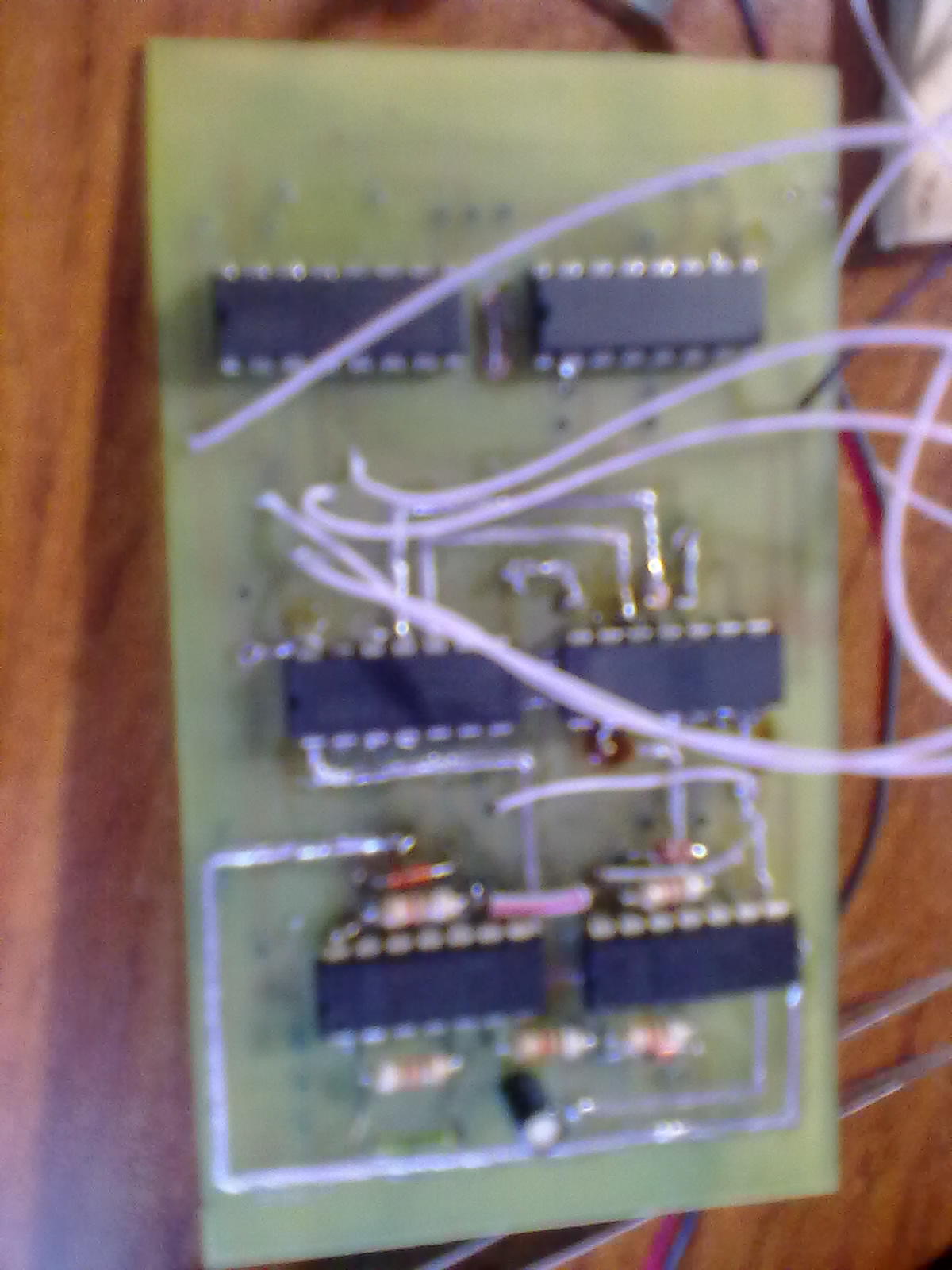

засвечивую то что ужой сваял

Добавлено спустя 1 час 12 минут 54 секунды:
проверил. редуктора дерьмо! надо делать новые.

чё то я не понял про диод параллельно конденсатору: проверил - нету такого на моей раз-водке (или два-пива) Все диоды параллельно резисторам, кондеры на отдельных ногах...
КН2 не пашет? странно... Проверял всю схему прошлые выходные - ошибок не нашел... Щас начну еще раз проверять.
А чем редуктора не понравились? Для колесного - ИМХО вполне

Ух ты!(ух я) Явильсю!!! про диод - он у МЕНЯ был запаралелен с кондюком на последнем триггере.
редухторы-хлипковатые. разобрал пару инерционных игрушек и доработал их. ща пульт доделываю и само шасси нуно доделать, а потом смотреть.
У меня почему то на вторую кнопку не реагирует???

Не бей сильно (если я ошибаюсь), но пока только одно напрашивается: кнопки мождь неверно подключил? Общ. для кнопок провод - с краю, а ты мождь их друг за другом подключаешь?

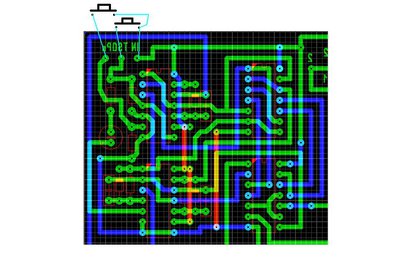

Вот так нужно (см. рисунок)

да кнопки так и подключены(обе одним концом на плюс).

хм... тогда думаю дальше и ищу косяк...

ща я платформу доделаю и видево залью.

Проверил раз-водку еще раз - ошибок нет. Если в монтаже ошибок нет - должна работать

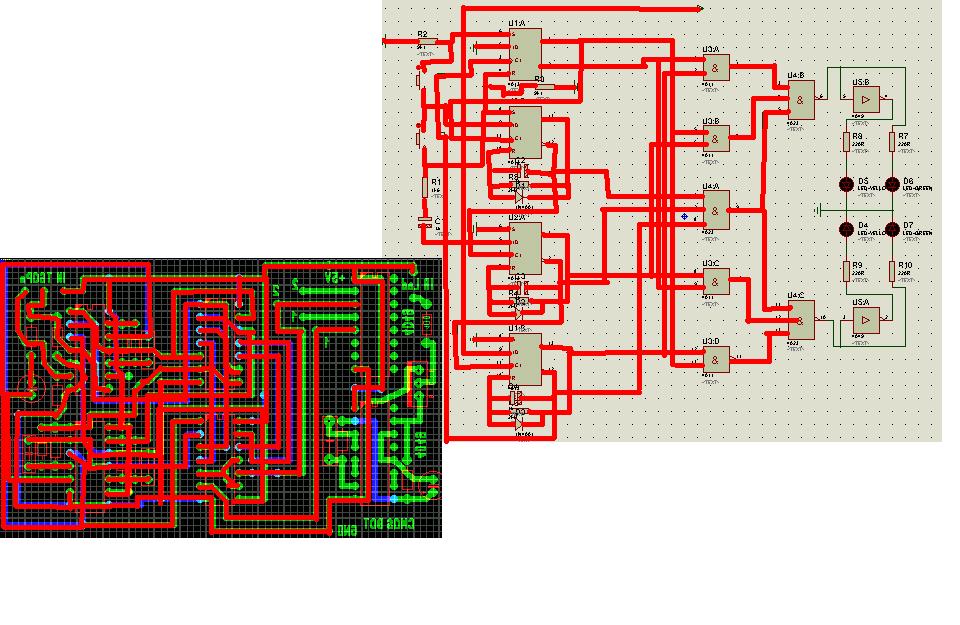

Вот скрин проверки

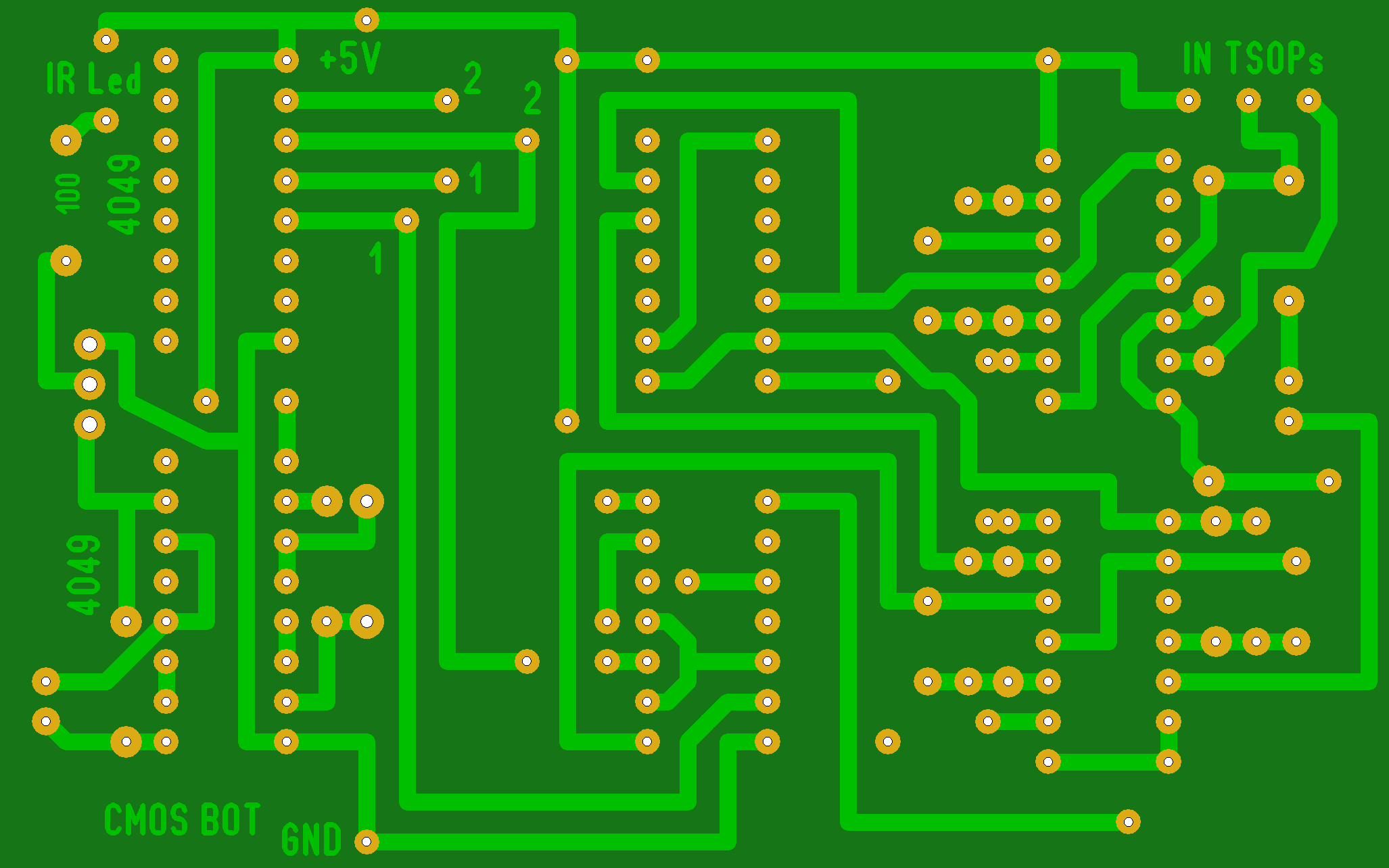

ща я тебе покажу печатку по которой делал.
переводил лутом.

Добавлено спустя 7 минут 51 секунду:
с видево чуть по позже. акки надо зарядить, а то от блока не удобно. но вот что заметил - схема вАААбще ведет себя как то не предсказуемо(!)
и оказывается на вторую кнопку срабатывает, но только тогда, когда ей(схеме) вздумается.
зы: мождь я, пока тебя не было ИИ случайно изобрел?

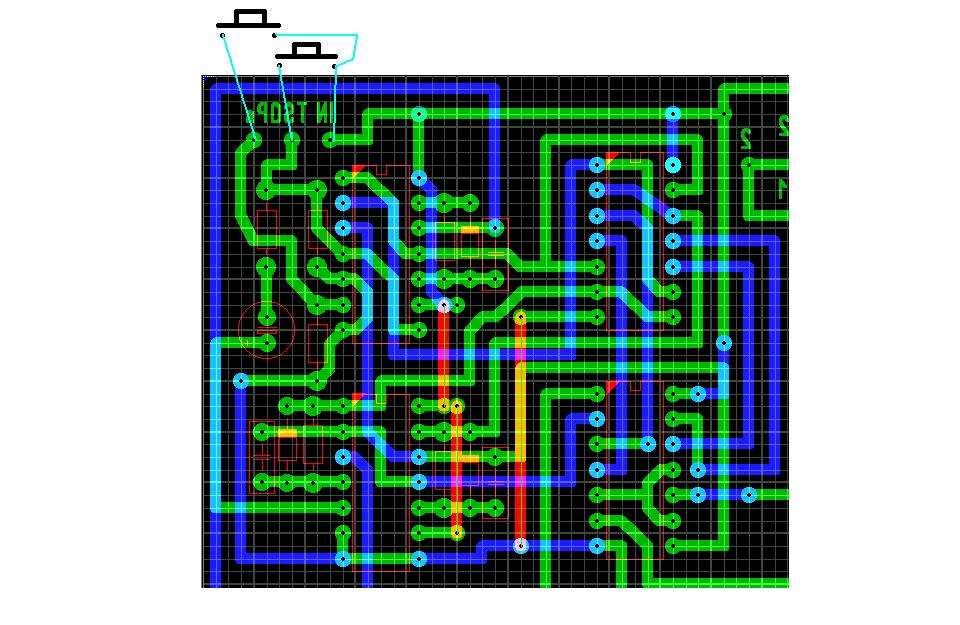

Проверь тестером правильность включения диодов (т.е. прямо на плате тестером туда\сюда) должно быть так (см.рис.):
С ИИ, чуть позже ... Сначала отладить так как есть нужно, а уж затем финтов добавим (а может и сам откроешь невероятные возможности ентой схемы )

проверил. все правильно.

Добавлено спустя 16 минут 37 секунд:
падлюга, акки долго заряжаются.
Я надеюсь с мк такого гемора как с нетой логикой не будет?
ЗЫ: нашел в загашнике PIC-ушку. маркировка такая:pic16c57c. сгодится куда-нибудь?

Не ну блин подозрительно большие емкости ... А резисторы точно мегоомные?
ну тогда остается только питание... не вижу больше проблем.
Пик конечно сгодится, но 1.прогер нужен 2.язык подточить 3.архитектуру хоть немного по дш изучить ну и 4.идея
а ваще проще авр-ку заиметь - прогер почти не нужен - 5проводков в лпт порт и фсё

Vovan писал(а):ну тогда остается только питание... не вижу больше проблем.

а что с ним может быть не то? завтра схожу крону куплю, мож это что изменит. по крайней мере скорость уж точно!
скачал на днях прогу bascom-AVR. вроде в ней на васике надо работать(помню, в классе 6-8 вроде, бегали на переменах в класс информатики (компы там древнии были, типа спектрума) и если комп был включен - юзали его. как раз на васике. простые проги, типа кругов и линий).
А вот кодевижн нИмагу найти

Добавлено спустя 5 минут 9 секунд:

Vovan писал(а):Не ну блин подозрительно большие емкости ... А резисторы точно мегоомные?
ну тогда остается только питание... не вижу больше проблем.

хм... как мегоомные???!!! резюки у мню на 9,1кОм(!), как в схеме!
PS^ avr-ку мы конечно заимеем. причем не только 8-ую(смотрю разные темы, когда поднаедает, и вижу что многим не хватает ног на 8-ой), но и 16 или 32.

Ненормально то, что кроме 3в я больше в топике напряжений не встречал... Это - мало.
Если крону подключишь - всё должно быть клёво, за исключением того что нужно 5в на логику L293 подавать. Остальной схеме 9в - только в кайф
Но ТСОПы не подключать! пока логика нормально не запахает. А когда всё норм. будет, можно ТСОПы повесить, обеспечив им тоже 5в.
Дык вроде баском авр с пиками не работает? (или я ошибаюсь?)
кодевижн - это си
С пиком у меня был всего один проект (самый первый в моей МК-ной жизни), после знакомства с АВР-ами - пики отвалились и не интересуют меня. Кроме того, ихнее преимущество выводить непосредственно число в порт, тухнет перед остальными преимуществами гибкой архитектуры АВРов, а вывод числа в порт посредством РОНов - небольшой недостаток, а на асме дык ваще кайф, т.к. все регистры перед тобой на тарелочке что? правильно, с голубой что? правильно каемочкой
Это чистое ИМХО и на оригинальность не претендую. А выбирать конечно самому
