Параллельное включение стабилизаторов напряжения, можно ли?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение Виталий » 18 янв 2011, 23:59

... война, главное маневры.
А я вообще обычно делитель напряжения в качестве источника использую (на мощных резисторах), главное обвязку по уму сделать. =)
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение =DeaD= » 19 янв 2011, 08:43

Кстати, а с какого напряжения снижать надо до 5В?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение flyroman » 19 янв 2011, 09:37

до 5 не знаю...в моем случае с 24 на 12.....
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение D1mcon » 20 янв 2011, 21:41

=DeaD= писал(а):Кстати, а с какого напряжения снижать надо до 5В?

С 12 вольт, заказал стабилизаторы LM1085, буду делать на них.
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение =DeaD= » 20 янв 2011, 21:50

С 12В до 5В на 800мА стабе будет выделяться 7*0.8=5.6Вт тепла. Вентилятор+радиатор? Причем трижды.
Может уже на импульсник стоит глянуть?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение D1mcon » 20 янв 2011, 22:36

От 800ма стабов я отказался :) , LM1085 думаю решит мою задачу, тем более обошелся мне он в 30р.
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение =DeaD= » 20 янв 2011, 23:06

7В*2А=14Вт. Наверное тоже потребует охлаждения, возможно даже активного.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение D1mcon » 20 янв 2011, 23:54

Посмотрим, я надеюсь, что токопотебление будет меньше расчетного, тогда понижать буду с 8,4в. Ну если нет придется ставить систему охлаждения
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение Radist » 21 янв 2011, 07:13

А как же насчет экономии энергии? КПД низкий получается. Почему вы не хотите слушать разумных советов и поставить понижающий импульсник? Сложно для вас? MC34063 нуждается в нескольких внешних компонентах, для расчета есть онлайн-калькулятор. Цена? Микросхема стоит 10р, с обвязкой в сумме будет 30р. Габариты? С радиатором габариты будут гораздо больше. Какая причина остается? Лень?

ЗЫ. Может быть вы знаете почему нельзя использовать импульсник - напишите, нам интересно.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение D1mcon » 21 янв 2011, 09:33

MC34063 не даст нужного тока, по тем же он-лайн калькуляторам значение Ipk будет > 1500 ма для нужного мне тока
Ну а насчет радиатора у меня корпус будет из 2мм алюминия площади для охлаждения хватит.
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение =DeaD= » 21 янв 2011, 10:14

D1mcon писал(а):MC34063 не даст нужного тока, по тем же он-лайн калькуляторам значение Ipk будет > 1500 ма для нужного мне тока

В даташите http://www.intusoft.com/onsemipdfs/MC34063A-D.PDF на картинке 9 есть схема для токов >1.5A - просто она с внешним транзистором.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение dccharacter » 23 июн 2011, 21:51

Вот на что случайно наткнулся:
http://www.chipdip.ru/video.aspx?vid=ID000290614
Включают по три стабилизатора на нагрузку до 15А.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение Michael_K » 24 июн 2011, 09:24

Извращенцы.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение Vit » 05 июл 2011, 11:08

а что же ТС? хватило корпуса для охлаждения или перешел на импульсный стабилизатор?
It's too simple to make complicated thing, but much more complicated to make simple thing
Аватара пользователя
Vit

Сообщения: 26
Зарегистрирован: 10 мар 2011, 16:48
Откуда: Earth. Planet Earth
прог. языки: Труъ ASM
ФИО: Вит

Re: Параллельное включение стабилизаторов напряжения, можно

Сообщение GlassEagle » 16 июл 2011, 17:10

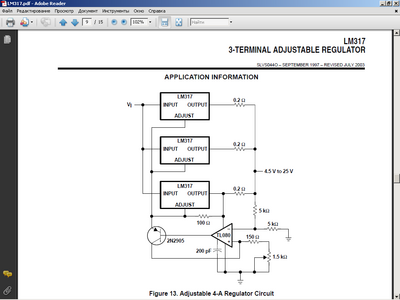

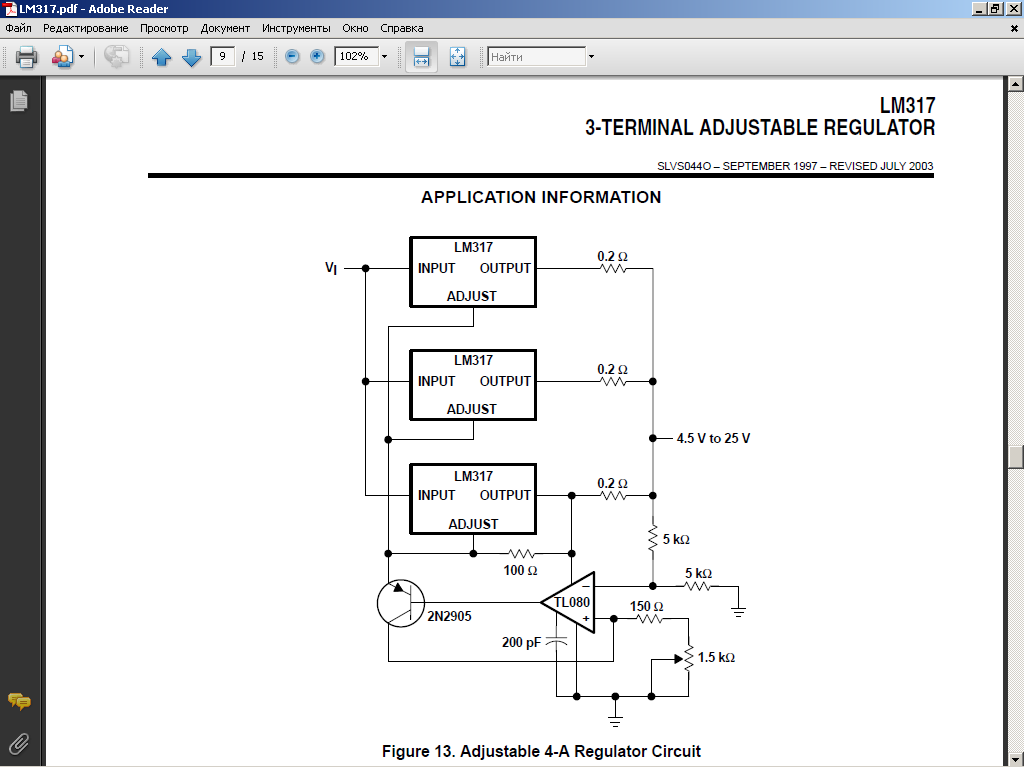

В даташите на LM317 есть вот такая схема (на 9-ой странице):
Вложения
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 161
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара
