Сообщение D1mcon » 30 ноя 2010, 22:54

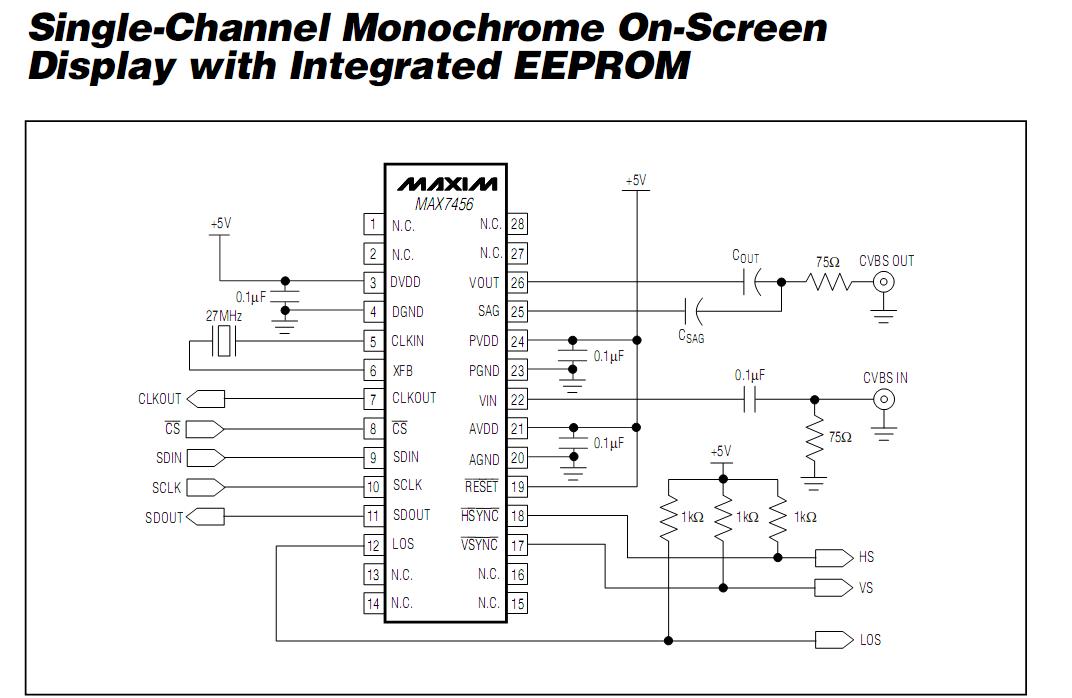

Привет, форумчане! Загорелся я идеей сделать простой OCD для китайской радиокамеры. Нашел микруху MAX7456 специально для OCD, управление по SPI есть EEPROM. Схема подключения проста до безобразия.

Хочу у вас спросить: какие еще есть похожие микросхемы для OCD? Мои желания:

1) управление I2C, SPI
2) 1 видео канал
3) Поддержка кирилицы желательно
4) Корпус для пайки дома без фена
5) Поддержка псевдографики
6) Доставаемость, не снята с производства, цена < 1000р
7) Видеосигнал - PAL
Кто что посоветует? :)
Вложения
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: On screen display

Сообщение =DeaD= » 30 ноя 2010, 23:01

Вроде народ OSD делает на голых мегах:
http://www.rcgroups.com/forums/showthread.php?t=1003290
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: On screen display

Сообщение EdGull » 30 ноя 2010, 23:02

OCD это накладывание текста на видео?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: On screen display

Сообщение D1mcon » 30 ноя 2010, 23:08

2=DeaD= Такой вариант видел, держу про запас :)
Меня интересуют именно микросхемы, хочется минимизировать объем программного кода и сделать побыстрее

Добавлено спустя 2 минуты 57 секунд:
EdGull писал(а):OCD это накладывание текста на видео?

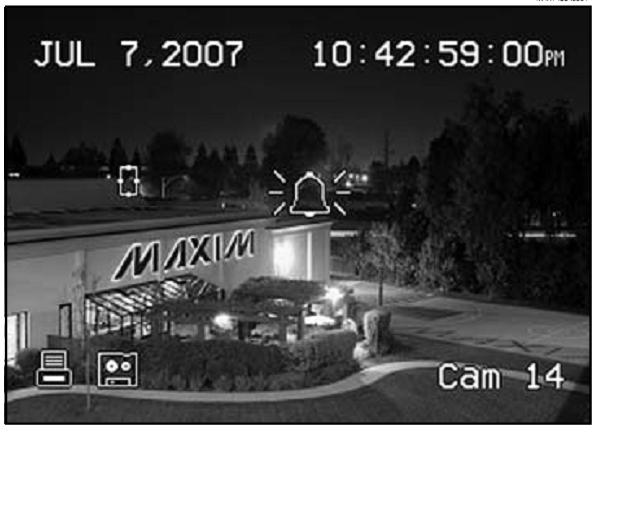

Да я это имею ввиду, плюс хочется немного псевдографики, вот пример из ДШ макса:
