как подобрать резистор?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: как подобрать резистор?

Сообщение boez » 07 окт 2010, 18:24

Это закончится пониманием, что там все действительно не так просто. Строгая задача: есть светодиод+резистор, питается постоянным током 10 мА, напряжение 220 В, на резисторе рассеивается 2.2 Вт. Есть тот же светодиод+другой резистор+диод последовательно, светит с той же яркостью (средний ток 10 мА). Вопрос: сколько мощности рассеется на резисторе? Ответ уже не очевиден :)
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: как подобрать резистор?

Сообщение avr123.nm.ru » 07 окт 2010, 19:42

$ilent писал(а):
avr123.nm.ru писал(а):Почему же тогда 1,44 а не 2 раза ( или 1,41 хотябы ) ? Диод это светодиод ?
Ага, светодиод.


И каково же будет ОБРАТНОЕ НАПРЯЖЕНИЕ на светодиоде ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как подобрать резистор?

Сообщение $ilent » 07 окт 2010, 19:53

avr123.nm.ru писал(а):И каково же будет ОБРАТНОЕ НАПРЯЖЕНИЕ на светодиоде ?
Мне пофиг.
Я не пойму суть вопроса. Вы хотите меня в чём-то убедить?
$ilent


Re: как подобрать резистор?

Сообщение SERGEY_M » 07 окт 2010, 22:07

есть светодиод+резистор, питается постоянным током 10 мА, напряжение 220 В, на резисторе рассеивается 2.2 Вт. Есть тот же светодиод+другой резистор+диод последовательно, светит с той же яркостью (средний ток 10 мА).

я так понимаю есть резистор м есть чтото похожее на светодиод и оно светится от сети 220В
Это что-то не обязательно должно быть светодиодом, может быть неонкой, ток 1мА
светодиод может состоять из 2-х включенных параллельно-противоподожной полярностью и тогда через каждый из них потечет по 0,5мА, оба будут светить на 1мА
просто светодиод (без обратного диода) быть не может, он сгорит (со встроеным обратным не встречал, тем более с последовательным)
вопрос!
что это за хрень, которая от 0,5мА, пусть даже от 1мА ярко светит???
мне кажется что это неонка
тогда
падение на неонке 50...100В, возьмем 75В
220 - 75 = 145В
145В / 220к = 0,66мА
0,66мА * 145В = 96мВт
вполне вписываемся в 0,125 Вт

Добавлено спустя 2 минуты 23 секунды:
avr123.nm.ru писал(а):
И каково же будет ОБРАТНОЕ НАПРЯЖЕНИЕ на светодиоде ?

$ilent писал(а):
Мне пофиг.

укрыло...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: как подобрать резистор?

Сообщение $ilent » 08 окт 2010, 10:59

Мне надоели ваши подлые насмешки и попытки уличения в не правоте.
Хотите что-то посчитать? Посчитайте сами.

Кому чушь, кому улыбает, укрывает.
Продолжайте улыбаться и укрываться вам это идёт.
$ilent


Re: как подобрать резистор?

Сообщение =DeaD= » 08 окт 2010, 12:25

Вы что правда 3-ю страницу считаете резистор? :shock:

Светик хавает пусть 20мА (чтобы с запасом до обычных 40мА), напруга пусть 220В, пофиг на синусоиду.

U=I*R, R=U/I, R=220В/0.02=110/0.01=11000=11кОм ~ 10кОм

Тепловыление на резисторе правда будет 220В*0.02А=5Вт :)

Или я что-то пропустил?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: как подобрать резистор?

Сообщение avr123.nm.ru » 08 окт 2010, 12:32

Прикольно !
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как подобрать резистор?

Сообщение =DeaD= » 08 окт 2010, 12:35

Кстати, это ограничение сверху конечно на тепловыделение :) реально его будет в 2-3 раза меньше, т.к. диод отсечет только половинку синусоиды и сама синусоида не на 100% заполняет верхнюю половинку.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: как подобрать резистор?

Сообщение $ilent » 08 окт 2010, 12:43

Причём резистор этот не 0.125, а 0.06.
=DeaD= писал(а):Вы что правда 3-ю страницу считаете резистор? :shock:
Светик хавает пусть 20мА (чтобы с запасом до обычных 40мА), напруга пусть 220В, пофиг на синусоиду.
U=I*R, R=U/I, R=220В/0.02=110/0.01=11000=11кОм ~ 10кОм
Тепловыление на резисторе правда будет 220В*0.02А=5Вт :)
Или я что-то пропустил?
"Хавать" он будет ровно столько, сколько ему дать.
Не 220, а 110. В итоге мощность рассеиваемая резистором будет равна 0,038Вт.
$ilent


Re: как подобрать резистор?

Сообщение =DeaD= » 08 окт 2010, 12:48

Можно привести формулу, откуда получилось 0.038Вт ?

Понятно что будет хавать и 0.1мА, вот только пользы? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: как подобрать резистор?

Сообщение SERGEY_M » 08 окт 2010, 13:01

собрал я эту мудреную схему светодиод + резистор 220к, еле светик нашел
светит конечно не вах, совсем не вах, еле заметно, хотя в темноте будет видно
а вот и картинки

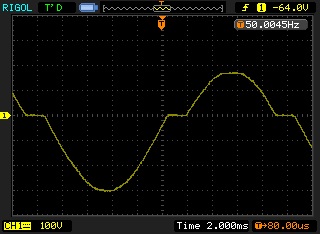

это напряжение на резисторе

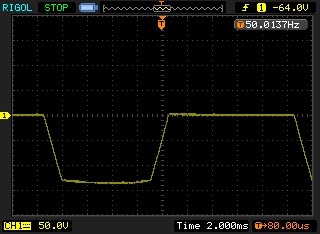

а это на светодиоде

а по пачпорту можно 5В обратного
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: как подобрать резистор?

Сообщение $ilent » 08 окт 2010, 13:17

=DeaD= писал(а):Можно привести формулу, откуда получилось 0.038Вт ?
Понятно что будет хавать и 0.1мА, вот только пользы? :)

110В/220КОм=0,0005А
0,0005А*110В=0,055Вт
0,055Вт/1,44 (корень из двух)=0,038Вт

У нас не ровный импульс 110В, а параболы, где напряжение нарастает и спадает по синусоиде.

А зачем нам светить в полную силу? Задача не освещать а показать в темноте местоположение выключателя.
$ilent


Re: как подобрать резистор?

Сообщение avr123.nm.ru » 08 окт 2010, 13:21

$ilent писал(а):У нас не ровный импульс 110В, а параболы, где напряжение нарастает и спадает по синусоиде.

Какова амплитуда напряжения в бытовой сети 220 вольт ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как подобрать резистор?

Сообщение SERGEY_M » 08 окт 2010, 14:00

а корень из 2х равен 1,414... :pardon:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: как подобрать резистор?

Сообщение $ilent » 08 окт 2010, 14:37

avr123.nm.ru писал(а):
$ilent писал(а):У нас не ровный импульс 110В, а параболы, где напряжение нарастает и спадает по синусоиде.

Какова амплитуда напряжения в бытовой сети 220 вольт ?
Нет, всегда думал, что 110. Ошибался. Но суть особо не меняется, лишь один множитель.
