как подобрать резистор?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: как подобрать резистор?

Сообщение Angel71 » 06 окт 2010, 22:28

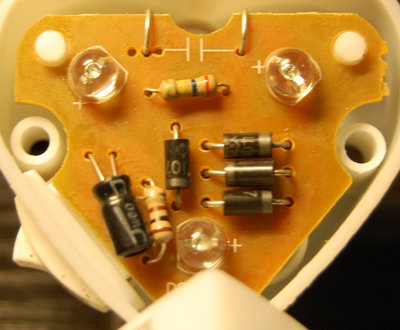

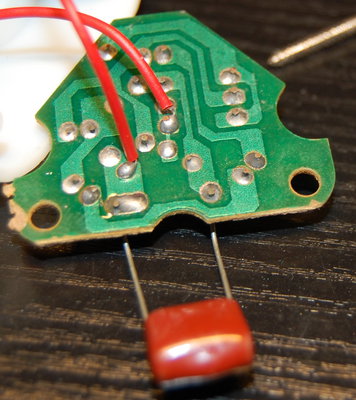

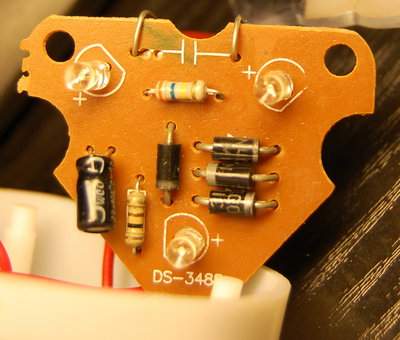

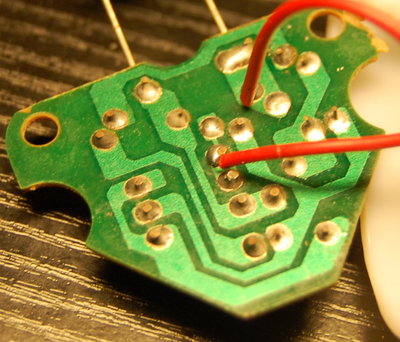

большой кондёр 224j 250v (на другой 400v, не важно), мелкий 25 микрофарад 25в. возле большого кондёра 360ком (оранжевый, синий, желтый, золотой). второй 100ом (коричневый, черный, коричневый, золотой)
диоды 1N4007
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: как подобрать резистор?

Сообщение Radist » 07 окт 2010, 07:34

$ilent писал(а):Нет светодиодик там.
Мы забываем, что дело имеем не с постоянкой, а переменкой.
В эквиваленте получается пульс с частотой сети (110_0_110_0_110_0) и то не пульс, а параболы у которых 110 только в верхней точке.
Но положим ровный идеальный пульс у нас. Тогда.
За 1сек/50Гц = 0.02сек, наши идеальные 0.22Вт на нашем резисторе даже подогреть его не успеет.


Вообще-то когда перемножаются действующие значения тока и напряжения - получаем активную постоянную мощность. 220 В - действующее значение. Амплитуда 310 В.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: как подобрать резистор?

Сообщение avr123.nm.ru » 07 окт 2010, 08:56

Робофоруму 6 лет и такой БРЕД по простейшему вопросу.

УЖАС !
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как подобрать резистор?

Сообщение boez » 07 окт 2010, 10:56

Все, форум закрыть немедленно, на нем есть неверные высказывания!!! :)

То форуму 6 лет, а у отдельных товарищей опыта может быть и поменьше :)

$ilent, оно конечно за пол-периода не нагреется сильно, но и за вторую половину назад не остынет. Поэтому в среднем нагрев будет, причем такой же, как если бы текла постоянка той же величины. Именно поэтому в реальном девайсе применяется конденсатор :)
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: как подобрать резистор?

Сообщение $ilent » 07 окт 2010, 12:15

boez писал(а):$ilent, оно конечно за пол-периода не нагреется сильно, но и за вторую половину назад не остынет. Поэтому в среднем нагрев будет, причем такой же, как если бы текла постоянка той же величины. Именно поэтому в реальном девайсе применяется конденсатор :)
Нет, нагрев будет ровно в половину меньше, а точнее в 1,44 раза.
$ilent


Re: как подобрать резистор?

Сообщение avr123.nm.ru » 07 окт 2010, 13:07

Почитай пожалуйста школьную физику. Хватит писать чушь !
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как подобрать резистор?

Сообщение $ilent » 07 окт 2010, 13:58

avr123.nm.ru писал(а):Почитай пожалуйста школьную физику. Хватит писать чушь !
Пусто всё. Не люблю людей которые "толкают" пустые речи. Я давно от вас не слышал ни какой конкретики, вообще ни какой. Одни лишь ссылки на 123..., да и те главную страницу и фразы типа этой.
Конкретно, за какой год и какой параграф и я почитаю, с удовольствием.
А пока конкретики нет, прошу впредь воздерживаться от не содержащих ни каких смысловых нагрузок ответов.
$ilent


Re: как подобрать резистор?

Сообщение boez » 07 окт 2010, 16:17

http://fizika.ayp.ru/5/5_4.html

Средняя мощность переменного тока на участке цепи, содержащем резистор, равна Pr=Iд*Uд

В этом смысл действующих значений. Никаких 2 или 1.44.

О, вот получше ссылка: http://electricalschool.info/spravochni ... oka-i.html

Ну и вики: [[ru:Список параметров напряжения и силы электрического тока]]
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: как подобрать резистор?

Сообщение avr123.nm.ru » 07 окт 2010, 16:43

$ilent писал(а): Я давно от вас не слышал ни какой конкретики, вообще ни какой. Одни лишь ссылки на 123..., да и те главную страницу и фразы типа этой.
Вот из недавнего, вчерась - forum2/topic1070-1770.html
и человек поблагодарил.

А вы пример массы ссылок НА ГЛАВНУЮ страницу приведете ?! Сомневаюсь, потому как нет такого чтоб "одни лишь" и без пояснений.
Последний раз редактировалось avr123.nm.ru 07 окт 2010, 16:47, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как подобрать резистор?

Сообщение $ilent » 07 окт 2010, 16:46

boez писал(а):Средняя мощность переменного тока на участке цепи, содержащем резистор, равна Pr=Iд*Uд
Мы работаем не с переменкой с её половиной. Не выпрямленный нижний полу период, а срезанный.
Резистор греется только в одну сторону, а не в обе.
По сему, ни ссылки ваши, ни формулы не действуют.

Ещё желающие?
$ilent


Re: как подобрать резистор?

Сообщение avr123.nm.ru » 07 окт 2010, 16:48

$ilent писал(а):Резистор греется только в одну сторону, а не в обе.
Неужели такое возможно чтоб резистор грелся в какую то сторону ?

Про какую схему вы пишите ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как подобрать резистор?

Сообщение $ilent » 07 окт 2010, 16:54

avr123.nm.ru писал(а):Неужели такое возможно чтоб резистор грелся в какую то сторону ?
Про какую схему вы пишите ?

Последовательное соединение резистора с диодом. О которой писал выше.
$ilent


Re: как подобрать резистор?

Сообщение avr123.nm.ru » 07 окт 2010, 16:56

Почему же тогда 1,44 а не 2 раза ( или 1,41 хотябы ) ? Диод это светодиод ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как подобрать резистор?

Сообщение $ilent » 07 окт 2010, 17:01

avr123.nm.ru писал(а):Почему же тогда 1,44 а не 2 раза ( или 1,41 хотябы ) ? Диод это светодиод ?
Ага, светодиод. По тому, что корень из двух.
$ilent


Re: как подобрать резистор?

Сообщение SERGEY_M » 07 окт 2010, 17:35

интересно, чем все это закончится
целый день улыбаюсь :ROFL:
