Зарядка Ni-MH аккумулятора - нужна помощь

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение VIRUS_V8 » 27 дек 2009, 17:35

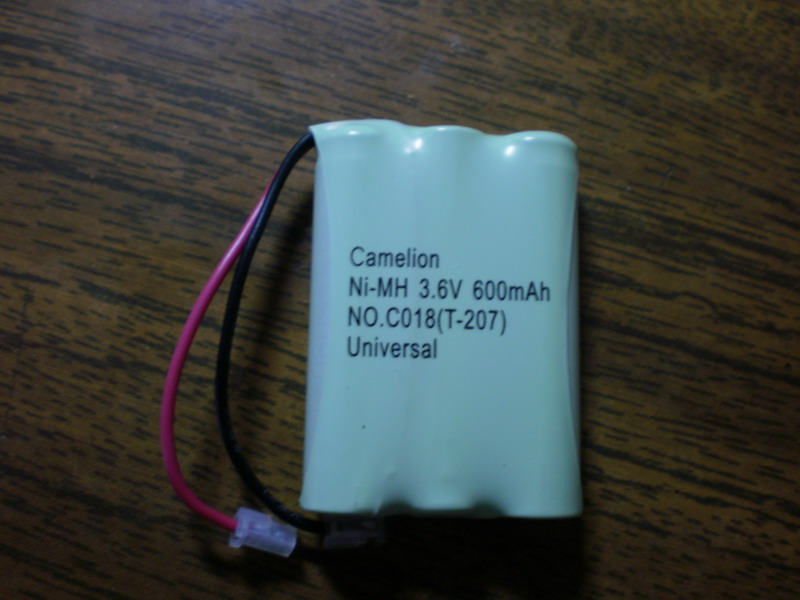

Сегодня был на рынке, купил себе аккумуляторную сборку

Теперь надо паять зарядное устройство для него.
Вот собственно в чем вопрос:
Нужна схема проверенного зарядного устройства для зарядки Ni-MH аккумулятора… вот что выдал гугл http://cxem.net/pitanie/5-146.php Кто ни будь, пробовал собрать эту схему? И каким током следует заряжать мой аккумулятор (даташит не смог найти, поэтому и спрашиваю). И меня смущает такой вопрос… определили ток заряда аккумулятора (к примеру 300 мА) а какое время тогда нужно чтобы полностью зарядить аккумулятор? Что бы не получилось, что зарядка прекратиться раньше, чем аккумулятор зарядиться.
Или может, кто использует иной вариант для зарядки своих аккумуляторов?
Приношу прощения, что слепил все в одном сообщении…
VIRUS_V8

Сообщения: 170
Зарегистрирован: 06 май 2008, 18:33
Откуда: г. Щигры, Курская обл.
прог. языки: Delphi, BASCOM-AVR(basic)
ФИО: Павел

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение avr123.nm.ru » 27 дек 2009, 17:38

Про АКБ есть у нас топик. Поищите и почитайте.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение =DeaD= » 27 дек 2009, 17:42

Классика вроде такая - разряженный аккум заряжать током в 10% ёмкости в течение 12ч
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение VIRUS_V8 » 27 дек 2009, 17:50

avr123.nm.ru » 4 минуты назад
Про АКБ есть у нас топик. Поищите и почитайте.

нашел и прочитал еще до создания этой темы

Добавлено спустя 5 минут 39 секунд:
=DeaD= » 2 минуты назад
Классика вроде такая - разряженный аккум заряжать током в 10% ёмкости в течение 12ч

а если заряжать быстрым зарядом (ток больше, следовательно время заряда уменьшается)ну и срок службы аккумулятора тоже сокращается. Или лучше подождать? как говориться тише едишь дальше будешь.
VIRUS_V8

Сообщения: 170
Зарегистрирован: 06 май 2008, 18:33
Откуда: г. Щигры, Курская обл.
прог. языки: Delphi, BASCOM-AVR(basic)
ФИО: Павел

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение =DeaD= » 27 дек 2009, 17:51

Про быстрый заряд не в теме как делают - можно ли тупо его делать, или нельзя :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение VIRUS_V8 » 27 дек 2009, 17:54

А по поводу схемы все промолчали... стоит ее паять или поискать другую?
VIRUS_V8

Сообщения: 170
Зарегистрирован: 06 май 2008, 18:33
Откуда: г. Щигры, Курская обл.
прог. языки: Delphi, BASCOM-AVR(basic)
ФИО: Павел

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение Angel71 » 27 дек 2009, 18:10

VIRUS_V8, вроде схема как схема. отвлекусь от темы топика немного. вам именно Ni-MH акум нужен или Li-ion тоже подойдёт? :oops: я это к тому, что лично у меня такие акумы в домашнем телефоне в последние 2 года живут от силы с пол года (оригинал долго протянул, а вот купленные совсем плохие видать). в ближайшие дни планирую к лион акуму припаять проводки и в телефон запихать, а заряжать в "жабке" буду. :pardon: просто у литиевых за туже цену больше ёмкость и живут они у меня в различных девайсах минимум год (заряжаясь от импульсной зарядки).
:oops: в общем моя предложить, ваша подумать.
Последний раз редактировалось Angel71 27 дек 2009, 18:13, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение avr123.nm.ru » 27 дек 2009, 18:13

VIRUS_V8 писал(а):нашел и прочитал еще до создания этой темы

А зачем эту тему создавали найдя уже сущетвующую ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение VIRUS_V8 » 27 дек 2009, 19:43

Angel71, а у меня нет выбора я уже купил аккумулятор Ni-MH смотри первый пост, там есть его фото. А почему Ni-MH купил потому что нашел только такой (меня интересовал на 3.6 в). У нас в городе проблемотично найти радио детали и все такое...

Добавлено спустя 1 минуту 4 секунды:
Angel71, а у меня нет выбора я уже купил аккумулятор Ni-MH смотри первый пост, там есть его фото. А почему Ni-MH купил потому что нашел только такой (меня интересовал на 3.6 в). У нас в городе проблемотично найти радио детали и все такое...

Добавлено спустя 2 минуты 56 секунд:
Пардон за двоеной пост, проблемы с нетом

Добавлено спустя 3 секунды:
Пардон за двоеной пост, проблемы с нетом
VIRUS_V8

Сообщения: 170
Зарегистрирован: 06 май 2008, 18:33
Откуда: г. Щигры, Курская обл.
прог. языки: Delphi, BASCOM-AVR(basic)
ФИО: Павел

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение contr » 27 дек 2009, 19:47

Нужна схема проверенного зарядного устройства для зарядки Ni-MH аккумулятора…

Этот можно заряжать от "жабы" как Li
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение VIRUS_V8 » 27 дек 2009, 19:58

avr123.nm.ru, согласен протупил, если можно то пусть админы перенесут обсуждения из этой темы в тему "Аккумуляторы и все о них", а эту тему удалят.

Добавлено спустя 4 минуты 45 секунд:
contr, большое спасибо. Завтро пойду куплю "жабу" и попробую зарядить

Добавлено спустя 4 секунды:
contr, большое спасибо. Завтро пойду куплю "жабу" и попробую зарядить
VIRUS_V8

Сообщения: 170
Зарегистрирован: 06 май 2008, 18:33
Откуда: г. Щигры, Курская обл.
прог. языки: Delphi, BASCOM-AVR(basic)
ФИО: Павел

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение Michael_K » 27 дек 2009, 20:04

Схема рабочая.
Быстрый заряд за два-три часа акк не убьет быстро.
После быстрого, можно переключаться на трикл - порядка 1/20 C
Последний раз редактировалось Michael_K 27 дек 2009, 20:28, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение contr » 27 дек 2009, 20:06

а заодно соберите по знакомым все убитые Li. В половине из них сдохла электроника, а сами АКБ не хуже купленных Вами.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение Myp » 27 дек 2009, 21:08

VIRUS_V8 писал(а):Сегодня был на рынке, купил себе аккумуляторную сборку

а в чём сакральный смысл поиска и покупки такой сборки?
там же внутри обычные аккумуляторы притом самого поганенького качества.
лучше просто купить неск нормальных ёмких аккумуляторов и поставить их в отсек вот такой например
или такой
по объёму разницы практически никакой, на несколько миллиметров шире и длиннее

если хочется то можно припаять проводки с разъёмом.
когда надо зарядить вынимаешь отсек из устройства
и из отсека уже вынимаешь сами акумуляторы в любой стандартный зарядник который наверняка уже есть.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение =DeaD= » 27 дек 2009, 21:19

Одно плохо - зарядников заряжающих банки независимо мало или подороже обычно они, стандартно парами заряжает, а тут 3 банки.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
