Зарядка Ni-MH аккумулятора - нужна помощь

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение Myp » 27 дек 2009, 21:52

зарядка никилевых акков это вобще мелочи жизни.

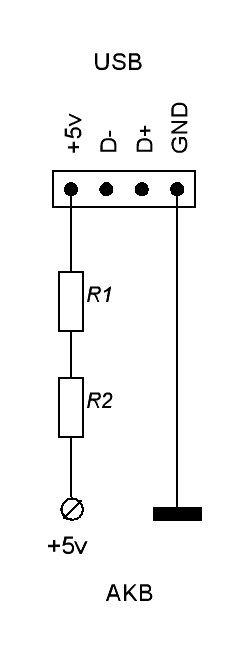

самый простой зарядник это от USB 5 вольт + резистор
ставятся сразу 2 штуки последовательно.

резистор и время заряда вычисляются в уме, приблизительно, относительно ёмкости акков и личных пожеланий :crazy:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение avr123.nm.ru » 27 дек 2009, 23:09

Да и 3 от USB нормально зарядятся.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение VIRUS_V8 » 27 дек 2009, 23:52

м... да. с выбором аккумулятора я кажись поспешил... ну даладно, не так он и дорого стоил...
ну раз взял так не выкидывать его :D
будем пробовать через USB зарежать
Мур, ты так имел в виду?

а какая мощность резисторов и хотябы приблизительно номинал резисторов (Ом, кОм), подбирать исходя из тока заряда?
у меня 600 мА значит я приблизительно (резисторами) должен подобрать тоа ~60 мА и заряжать порядка 12 часов?
VIRUS_V8

Сообщения: 170
Зарегистрирован: 06 май 2008, 18:33
Откуда: г. Щигры, Курская обл.
прог. языки: Delphi, BASCOM-AVR(basic)
ФИО: Павел

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение =DeaD= » 27 дек 2009, 23:53

А нельзя стабилизатор линейный adjustable поставить и выставить на нём нужное напряжение зарядки?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение contr » 28 дек 2009, 00:13

у меня 600 мА значит я приблизительно (резисторами) должен подобрать тоа ~60 мА и заряжать порядка 12 часов?

Да. В качестве источника можно еще зарядник мобильника использовать
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение avr123.nm.ru » 28 дек 2009, 00:48

=DeaD= писал(а):А нельзя стабилизатор линейный adjustable поставить и выставить на нём нужное напряжение зарядки?
нет.

Добавлено спустя 2 минуты 3 секунды:
VIRUS_V8 писал(а): я приблизительно (резисторами) должен подобрать тоа ~60 мА и заряжать порядка 12 часов?


я думаю на разряженых можно 100 мА дать: 5 - 3х0.9 = 2.3 вольт на резисторе /0.1 A = 23 Ом

Мощность 23 x 0.1 x 0.1 = 0.23 Вт т.е. два "обычных" выводных резистора по 11 Ом последовательно. Либо другие комбинации.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение Myp » 29 дек 2009, 12:14

ага
именно так
тока не забуть будильник включить :) чтоб вынуть акумуляторы вовремя.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение Ka3ax » 30 дек 2009, 16:20

=DeaD= писал(а):Одно плохо - зарядников заряжающих банки независимо мало или подороже обычно они, стандартно парами заряжает, а тут 3 банки.

стандартно и правильно каждый элемент отдельно заряжать.
этот аккум не советую заряжать "быстро", то есть больщим током. информации нет на аккумах, поэтому лучше, как сказано выше, током равным десятой частью от числа
емкости этой батареи. тоесть 60 миллиампер,в течении 12-14 часов. и вся зарядка. заряжаем меньшим током,- глубже заряд происходит. "быстрые" аккумы не все, нужно даташиты читать или хотя бы надписи на упаковках и самих аккумах.
Ka3ax

Сообщения: 1
Зарегистрирован: 29 мар 2009, 18:03
Откуда: Kiel

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение Angel71 » 31 дек 2009, 21:44

"стандартно и правильно" :crazy: бабка на двое сказала.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Зарядка Ni-MH аккумулятора - нужна помощь

Сообщение VIRUS_V8 » 01 янв 2010, 21:46

все, наконец зарядил аккумулятор... заряжал через юзб приблизительно часов 11, ток 98 мА. Замерил напряжение на аккуме после зарядки - 4.15 в, это вроде как нормально? Вроде максимально может быть 4.2 в ну если я ни чего не напутал.
И я чет не могу найти на эту сборку даташит, может у кого есть?
VIRUS_V8

Сообщения: 170
Зарегистрирован: 06 май 2008, 18:33
Откуда: г. Щигры, Курская обл.
прог. языки: Delphi, BASCOM-AVR(basic)
ФИО: Павел
