Управление аудио потоком

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Управление аудио потоком

Сообщение executer » 21 окт 2009, 18:51

Интрересно, а что за задача решается с помощью случайно вращающегося двигателя?
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Управление аудио потоком

Сообщение Psix » 22 окт 2009, 00:25

Сейчас просто дикое желаение такое воплотить....)))
Ну а потом придумать приминение "случайного" воспроизведения)))
Аватара пользователя
Psix

Сообщения: 58
Зарегистрирован: 15 окт 2009, 01:11
Откуда: Санкт-Петербург
Skype: aquardron
ФИО: Андрей

Re: Управление аудио потоком

Сообщение Mamed » 22 окт 2009, 00:37

Ну на самом деле аудиопоток и есть программа. Тут можно что угодно задать. ТАкое даже я как то давно делал для управления моделью железной дороги. Сигнал с магнитофона управлял мотором паравозика, а так же светофорами и стрелками. Весьма красиво получалось - паровоз подъезжал к станции, останавливался. Зажигался зеленый и вперед на другой круг и так пока кассета не закончится. Весьма интересно было за этим наблюдать. Но сейчас другие микросхемы и компоненты. Так что гораздо умнее сделать декодер аудиосигнала на микроконтроллере.
Аватара пользователя
Mamed

Сообщения: 123
Зарегистрирован: 05 ноя 2008, 18:52
Откуда: Ростов-на-Дону
прог. языки: ASM для МК

Re: Управление аудио потоком

Сообщение executer » 22 окт 2009, 01:07

вы наврено имели ввиду "гораздо умнее сделать программу управления на МК"? Если делать всетаки "управление аудиопотоком" - то МК там ни к чему
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Управление аудио потоком

Сообщение Psix » 22 окт 2009, 01:13

Mamed писал(а): Так что гораздо умнее сделать декодер аудиосигнала на микроконтроллере.

так мне бы и найти как выглядит эта схемка))))
и список компонентов...
Собрать и спаять то могу но в электронике не шарю (это делает то это делает сё)
Но с паяльником на "Ты" :good:
Аватара пользователя
Psix

Сообщения: 58
Зарегистрирован: 15 окт 2009, 01:11
Откуда: Санкт-Петербург
Skype: aquardron
ФИО: Андрей

Re: Управление аудио потоком

Сообщение executer » 22 окт 2009, 01:23

http://www.shemopay.do.am/publ/9-1-0-71

Добавлено спустя 1 минуту 17 секунд:
http://forum.cxem.net/index.php?showtopic=51493

и в гугль по слову "цветомузыка" - вагон и маленькая тележка.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Управление аудио потоком

Сообщение Mamed » 22 окт 2009, 01:34

Кстати, а что мы уперлись именно в управлении по частоте. Ведь можно же управлять и по амплитуде. Просто несколько ключиков настроенных каждый на свой порог срабатывания.

Добавлено спустя 3 минуты 7 секунд:
И еще. Во многих звуковых редакторах есть функция создания телефонных DTMF сигналов. А микросхема декодер DTMF сигналов МТ8870 или СМ8870 по типовой схеме включения. Там кварц и паратройка резисторов и кандеров. НА выходе 4-х разрядный код. Т.е. 16 команд!
Аватара пользователя
Mamed

Сообщения: 123
Зарегистрирован: 05 ноя 2008, 18:52
Откуда: Ростов-на-Дону
прог. языки: ASM для МК

Re: Управление аудио потоком

Сообщение Duhas » 22 окт 2009, 01:45

ну если подходить совсем глобально, то мона сделать как-то так ))


только там вход примерно +-6В, ну Ку правится там 2-мя резюками... + питание от 24 вольт преобразователями TRACO
Вложения
2.pdf
(31.78 КиБ) Скачиваний: 10
1.pdf
(31.41 КиБ) Скачиваний: 6
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Управление аудио потоком

Сообщение Psix » 24 окт 2009, 10:38

Mamed писал(а): И еще. Во многих звуковых редакторах есть функция создания телефонных DTMF сигналов. А микросхема декодер DTMF сигналов МТ8870 или СМ8870 по типовой схеме включения. Там кварц и паратройка резисторов и кандеров. НА выходе 4-х разрядный код. Т.е. 16 команд!

Гениально)))))
И так даже будет легче сигнал создовать!!)))))
Мамед, может лучше и будет тогда правлять DTMF сигналом?.....)))
Аватара пользователя
Psix

Сообщения: 58
Зарегистрирован: 15 окт 2009, 01:11
Откуда: Санкт-Петербург
Skype: aquardron
ФИО: Андрей

Re: Управление аудио потоком

Сообщение Mamed » 24 окт 2009, 12:01

Ну да. А т.к. еще и стерео сигнал то можно на каждый канал по одной МТ8870 повесить. Тогда получится не 16, а сразу 32 канала управления. Только микросхема выдает на выходе 4-х разрядный код декодированной команды. Нужно будет его еще дешефрировать обычным 4-х разрядным дешифратором. (типа К155ИД3) :) Схема конечно немного громоздкая получиться, но вполне применимая для данной задачи.
Аватара пользователя
Mamed

Сообщения: 123
Зарегистрирован: 05 ноя 2008, 18:52
Откуда: Ростов-на-Дону
прог. языки: ASM для МК

Re: Управление аудио потоком

Сообщение Psix » 24 окт 2009, 16:29

Воть теперь осталось найти эти схемы))))))))
Аватара пользователя
Psix

Сообщения: 58
Зарегистрирован: 15 окт 2009, 01:11
Откуда: Санкт-Петербург
Skype: aquardron
ФИО: Андрей

Re: Управление аудио потоком

Сообщение Mamed » 24 окт 2009, 20:32

Что там даже искать? МТ8870 включается прямо по типовой схеме из даташита. К ней напрямую цепляется 155ИД3-й. Я не обещаю, но будет свободное время постораюсь набросать схему :)
Аватара пользователя
Mamed

Сообщения: 123
Зарегистрирован: 05 ноя 2008, 18:52
Откуда: Ростов-на-Дону
прог. языки: ASM для МК

Re: Управление аудио потоком

Сообщение Psix » 24 окт 2009, 22:02

Спасибо биг)))
Аватара пользователя
Psix

Сообщения: 58
Зарегистрирован: 15 окт 2009, 01:11
Откуда: Санкт-Петербург
Skype: aquardron
ФИО: Андрей

Re: Управление аудио потоком

Сообщение Mamed » 24 окт 2009, 23:32

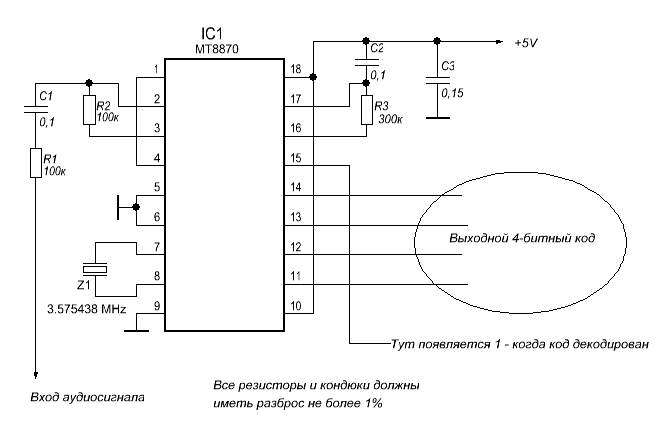

Вот схемка включения MT8870. Ну а как подключить к ней дешифратор помоему и так понятно. 4 выхода - к 4-м адресным входам ИД3-го.
Вложения
Аватара пользователя
Mamed

Сообщения: 123
Зарегистрирован: 05 ноя 2008, 18:52
Откуда: Ростов-на-Дону
прог. языки: ASM для МК

Re: Управление аудио потоком

Сообщение flyroman » 24 окт 2009, 23:41

Angel71 писал(а):+ возможно аудиосигнал усилить еще прийдётся.

дык а транзисторы НА ЧТО? они это и делают
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
