GSM камера

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

GSM камера

Сообщение GrayHunter » 20 авг 2009, 18:23

Задумал сделать камеру для работы в отдалённой от цивилизации местности (например, лес), чтобы она передавала в прямом эфире видео и звук на сайт в Интернете.
Такое можно использовать и как охранную камеру, и за зверьём любоваться, и поездку на шашлыки показывать заболевшему (оставшемуся дома) товарищу в прямом эфире :wink:

В магазинах стоит дорого (от 10000 руб.).

Основные элементы:
  1. Камера C328R-2225
  2. Микрофон от Siemens C45 (ME45)
  3. AVR ATMega128-16 TQFP64
  4. GSM Modem SIM300DZ со встроенным TCP/IP стеком
  5. EdGull посоветовал использовать ещё и фильтр для микрофона, например, LM324 (тут немного про него).

Идея такая (подробнее):
Видео (jpg картинки) и звук передаются путём GPRS в Инет, где транслируются на сайте.
Одновременно с этим они записываются на SD карточку по порту SPI, наверное.

Функционал:
  • Переключатель от аккумулятора: на питание/на разъём для зарядки аккумулятора.
  • По кнопке начинает/прекращает траслировать в инет.
  • По кнопке начинает/прекращает записывать на SD.
  • Переключатель: передавать инфу на разъём для компа/не передавать инфу на разъём для компа. (это нужно, чтобы при установке видеть, что попадает в поле зрения камеры)
  • Переключатель: разрешить перезапись на SD, если кончится место/запретить перезапись...
  • Выключатель/включатель микрофона.
  • Выключатель/включатель камеры.

Проблемы/Вопросы:
  1. Если использовать LM324, то 3 банки получаются лишними - что посоветуете оптимальнее для моих целей? Да и насколько важную роль он будет играть?
  2. Какой микрофон лучше использовать? Микрофон от Siemens C45 (ME45) или другой?
  3. Какой аккумулятор подойдёт, чтобы хватало суток на 5-7 круглосуточной работы?
  4. Нарисуйте, пожалуйста, схему (как это всё друг с другом правильно соединять).
  5. Кто осилит, напишите плиз код для Меги (где-то на форуме вроде похожий был, но не у всех работал).
  6. Помогите плз с программой для компа, чтобы можно было видеть и слышать, что видит камера (полезно при установке её на объекте/дереве - дабы нормально установить (см. функционал)).
  7. Возможно ли делать так, чтобы при установке смотреть что попадает в обзор камеры (см. функционал) не через ноут, а через DVD-плеер, например? Как?
  8. Советы/комментарии? :)
Последний раз редактировалось GrayHunter 21 авг 2009, 04:27, всего редактировалось 1 раз.
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: GSM камера

Сообщение =DeaD= » 20 авг 2009, 18:40

А не проще взять мобилу и для неё приложение написать? На той же Java? ;)
Сразу и проблема питания будет решена и двойного назначения девайс будет и т.п.

Да и написанная на Java программа скорее всего с незначительными изменениями будет и на других мобилах работать.

Добавлено спустя 1 минуту 46 секунд:
2GrayHunter: Открою секрет - задача уже решалась товарищем nick2008 вроде с myrobot.ru, но подробностей всех не знаю. Знаю что он брал мобилу, писал под неё приложение и она транслировала картинки в инет ему на сайт. Там у него была ровно 1 проблема - он не мог из этой программы реконнект сделать, если связь оборвалась. Так что может быть проще эту задачу добить.

Добавлено спустя 2 минуты 52 секунды:
Вот скажем б/у мобила со всем фаршем за 2800р:
http://www.sviaz.spb.ru/sony_ericsson/s ... w810i.html

Добавлено спустя 2 минуты 30 секунд:
Стоп! :)
GrayHunter писал(а):
  • Нарисуйте, пожалуйста, схему (как это всё друг с другом правильно соединять).
  • Кто осилит, напишите плиз код для Меги (где-то на форуме вроде похожий был, но не у всех работал).
  • Помогите плз с программой для компа, чтобы можно было видеть и слышать, что видит камера (полезно при установке её на объекте/дереве - дабы нормально установить (см. функционал)).
  • Возможно ли делать так, чтобы при установке смотреть что попадает в обзор камеры (см. функционал) не через ноут, а через DVD-плеер, например? Как?

Я не понял тогда, а вы сами чего будете делать? :)
Как вы планируете отлаживать систему написанную\разработанную 3 разными людьми из разных мест, которую еще может быть соберете с ошибками? :shock:

Добавлено спустя 48 секунд:
Кстати, с мобилой отпадает необходимость придумывать схему, как всё это состыковывать.
А с указанной мобилой - еще и вопрос питания решается на раз два :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: GSM камера

Сообщение yak-40 » 20 авг 2009, 19:18

GrayHunter писал(а):чтобы она передавала в прямом эфире видео и звук на сайт в Интернете.

Картинки передавать через GPRS можно, звук непосредственно через модем, про видео забудь.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: GSM камера

Сообщение GrayHunter » 20 авг 2009, 19:21

задача уже решалась товарищем nick2008 вроде с myrobot.ru
т.е. он выложил решение на форуме myrobot.ru?
Кстати, я звонил владельцу myrobot.ru - через день-два обещал, что всё заработает снова.

она транслировала картинки в инет ему на сайт
а мобила потянет? нужно ведь так, чтобы это не слайд-шоу советской скорости, а более-менее видео (я имею ввиду скорость смены кадров) :)

написанная на Java программа
какой самоучитель посоветуете? :roll:

Вот скажем б/у мобила со всем фаршем за 2800р
почему именно эта? какими характеристиками она должна обладать, чтобы подойти для моих целей?

Картинки передавать через GPRS можно, звук непосредственно через модем, про видео забудь.
можно подробнее плиз (что и почему)?
----------------------

Расскажу подробнее зачем мне это всё нужно:
Есть такие полевые игры живого действия (ролёвки, проще говоря) - это там, где народ одевается в одежду воссоздаваемой эпохи, фехтует на мечах и т.д. и т.п. (отыгрывает жизнь, которая, например, была в XII веке). Подробнее тут и тут.
Так вот, хочется поставить несколько таких камер по полигону (месту проведения очередной игры/ролёвки), чтобы можно было он-лайн смотреть игру, как-будто фильм о средневековье, например, но где сюжета нет - события развиваются сами собой. :roll:
P.S.- полевые ролёвки бывают и со 100 игроков, и 500, и даже 2000.
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: GSM камера

Сообщение yak-40 » 20 авг 2009, 19:29

А чего тут непонятного? Пробовали через GPRS в интернет выходить? Нет? Попробуйте! :)
Картинки то ели-ели вываливаются, а уж видео... :(
Меня эта тема тоже интересует. У меня дачная охранка на Меге. Пытаюсь к ней передачу картинок по запросу сделать. Сначала сделал через MMS, работала, но это не айс. Надо через GPRS на FTP сервер картинки класть.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: GSM камера

Сообщение GrayHunter » 20 авг 2009, 19:54

Я однажды пол года в инет только через GPRS выходил...

Кстати, нашёл интересную страницу - там и код, и схема и фотки:
http://www.riccibitti.com/witnesscam/abstract.htm
Там как раз вроде такая же камера, как я выше уже приводил, МК попроще, хотя звука, видимо, нет. Что думаете? Вообще, отпишитесь в этой теме плз - вопросов много, а ответов мало - того и глядишь скоро на обсуждение мобильников съедим. Может действительно лучше мобилу перепрограмировать? Но тогда какую?

И ещё важный вопрос: как сделать так, чтобы камера и ночью могла видеть? У меня есть маленькая (относительно) беспроводная - так там какие-то фиолетовые светодиоды (инфакрасные чтоли?) - подробнее не знаю. Расскажите плз принцип камер, видящих и днём и ночью.
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: GSM камера

Сообщение EdGull » 20 авг 2009, 20:31

1. да камера такая же. МК по проще потому что там больше и не нужно. чего тут думать?
2. я против мобилок, по многоим причинам, описывать их не буду, долго это и не благодарно.
3. да, инфракрасные. да, это подсветка.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: GSM камера

Сообщение GrayHunter » 20 авг 2009, 20:50

3. да, инфракрасные. да, это подсветка.
т.е. так любую камеру можно сделать ночной?

Остались следующие вопросы:
  1. Если использовать LM324, то 3 банки получаются лишними - что посоветуете оптимальнее для моих целей? Да и насколько важную роль он будет играть?
  2. Какой микрофон лучше использовать? Микрофон от Siemens C45 (ME45) или другой?
  3. Какой аккумулятор подойдёт, чтобы хватало суток на 5-7 круглосуточной работы?
  4. Нарисуйте, пожалуйста, схему (как это всё друг с другом правильно соединять).
  5. Кто осилит, напишите плиз код для Меги (где-то на форуме вроде похожий был, но не у всех работал).
  6. Помогите плз с программой для компа, чтобы можно было видеть и слышать, что видит камера (полезно при установке её на объекте/дереве - дабы нормально установить (см. функционал)).
  7. Возможно ли делать так, чтобы при установке смотреть что попадает в обзор камеры (см. функционал) не через ноут, а через DVD-плеер, например? Как?
[/quote]
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: GSM камера

Сообщение EdGull » 20 авг 2009, 20:56

с ИК да.

2. какую зону нужно слушать?
3. померяешь сколь будет жрать вся схема, и умножишь на час
4. ты ж сам схему привел!
5. боюсь что тебе прийдется самому всё писать.
6. см. пункт 5
7. нет.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: GSM камера

Сообщение yak-40 » 20 авг 2009, 21:06

GrayHunter писал(а):Кстати, нашёл интересную страницу - там и код, и схема и фотки:

Ну там на карточку пишется, а не в инет посылается. И тоже покадрово. Кадр за 2,5 - 3сек.
Камера через УАРТ при скорости 115.200 передаёт упакованый в Jepg кадр примерно за 0,5 - 3 сек. не упакованый примерно за 10 -15 сек. Это бутылочное горлышко. Дальше что не делай, быстрее не получится :cry:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: GSM камера

Сообщение GrayHunter » 20 авг 2009, 21:56

с ИК да.
у меня есть излучатель L53F3C - такой подойдёт для этого?

2. какую зону нужно слушать?
в пределах 20 метров чтобы можно было понять человеческую речь (можно больше, но, желательно, не меньше)
4. ты ж сам схему привел!
---
Ну там на карточку пишется, а не в инет посылается.
да, схема там не полная, да и датчика движения у меня не будет, поэтому всё-таки прошу нарисовать схему, какие контакты с какими нужно соединять и т.п.

6. см. пункт 5
помнишь ты говорил, что где-то была здесь на форуме - хотя бы на неё посмотреть для начала. :roll:

Остаётся открытым вопрос: если использовать LM324, то 3 банки получаются лишними - что посоветуете оптимальнее для моих целей? Да и насколько важную роль он будет играть?

Добавлено спустя 36 минут 56 секунд:

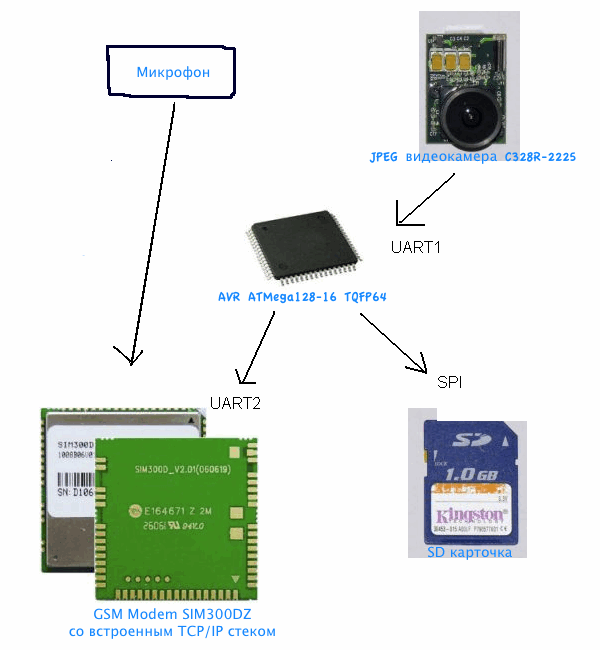

Чтобы было проще и нагляднее (например помочь мне, нарисовав схему какие контакты как соединять :roll: ) сделал картинку:

...картинка устарела - см. ниже новее...
Последний раз редактировалось GrayHunter 20 авг 2009, 22:17, всего редактировалось 1 раз.
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: GSM камера

Сообщение yak-40 » 20 авг 2009, 21:59

GrayHunter писал(а):Остаётся открытым вопрос: если использовать LM324, то 3 банки получаются лишними

Ну вот видишь, как ты быстро со всеми вопросами разобрался. Остался только один :)
LM324 это как я понимаю четырёхканальный усилитель? А банками ты называешь каналы? Ну тогда да, три канала будут лишними.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: GSM камера

Сообщение galex1981 » 20 авг 2009, 22:01

Если нужна эффективность по использованию элементов (LM324) то испорльзуй: LM158,LM258,LM358 - там 2 операционных усилителя - можешь один не использовать, а можешь доработать как нибудь схему чтоб были оба задействованы
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: GSM камера

Сообщение yak-40 » 20 авг 2009, 22:08

Думаю лучше так:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: GSM камера

Сообщение galex1981 » 20 авг 2009, 22:12

yak-40 прав - его схема удобней и рациональней
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
