Re: Схема на МК получения меандра с рег.уровнем

Сообщение MPX » 16 авг 2009, 15:24

Хотя в схемах включения транзистора я не разбираюсь, я кажется понял, что Вы предлагаете.
Но на коллектор транзистора с общим коллектором нужно подать +12В, т.к. +5В ограничено 100мА, на нем МК и питание TSOP, ток ИК-диода - до 100мА. Следовательно питать ИК-диод от +5 - не желательно.
Для общего развития, подскажите, а по этой схеме база должна смещаться к 0? Т.е. выход ШИМ инвертированный?
И еще, в wiki написано, что у эмиттерного повторителя 100% ООС, не пойму за счет чего она образуется, подскажите?

ЗЫ Спасибо всем за советы!
Желаю успехов!
MPX

Сообщения: 20
Зарегистрирован: 22 дек 2006, 23:58
Откуда: Пермь

Re: Схема на МК получения меандра с рег.уровнем

Сообщение avr123.nm.ru » 16 авг 2009, 15:28

Можете вместо 5 в моей схеме и 12 подать но надо по нагреву транзистора почитать и поставить соответвующий.

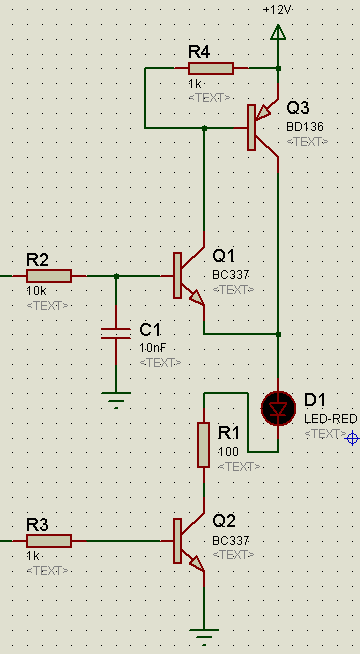

Возможно такой усилитель будет работать. Тут нагрев у Q3 будет. КТ816 наверно пойдет.
Вложения
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Схема на МК получения меандра с рег.уровнем

Сообщение MPX » 16 авг 2009, 17:04

Спасибо за старания, но мне такую схему мозгом пока не осилить :D Надо классику подучить.
Да и 3 транзистора - это уже перебор: критерий компактности.

А если частотой? Какие неприятные последствия могут быть?
MPX

Сообщения: 20
Зарегистрирован: 22 дек 2006, 23:58
Откуда: Пермь

Re: Схема на МК получения меандра с рег.уровнем

Сообщение avr123.nm.ru » 16 авг 2009, 17:20

А можно в PROTEUS щупы и пробники расставить на схеме, подать на верхний вход медленный синус, нижний транзистор открыть и будет видно как меняются напряжения и токи - И ВСЕ ПРОЯСНИТСЯ ! :D
