расчет цепей автомата уличного освещения на транзисторах

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

расчет цепей автомата уличного освещения на транзисторах

Сообщение rig » 05 авг 2009, 21:22

нашел в сети готовую статью мохнатого года, но, как всегда, под рукой не оказалось нужных деталей.
делал из подручных, вроде работает но всетаки интересно ведь чем то автор руководствовался при расчете схемы. Хочу пересчитать, или хотябы подогнать под свои комплектуюющие.

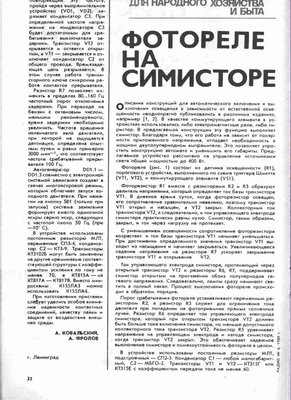

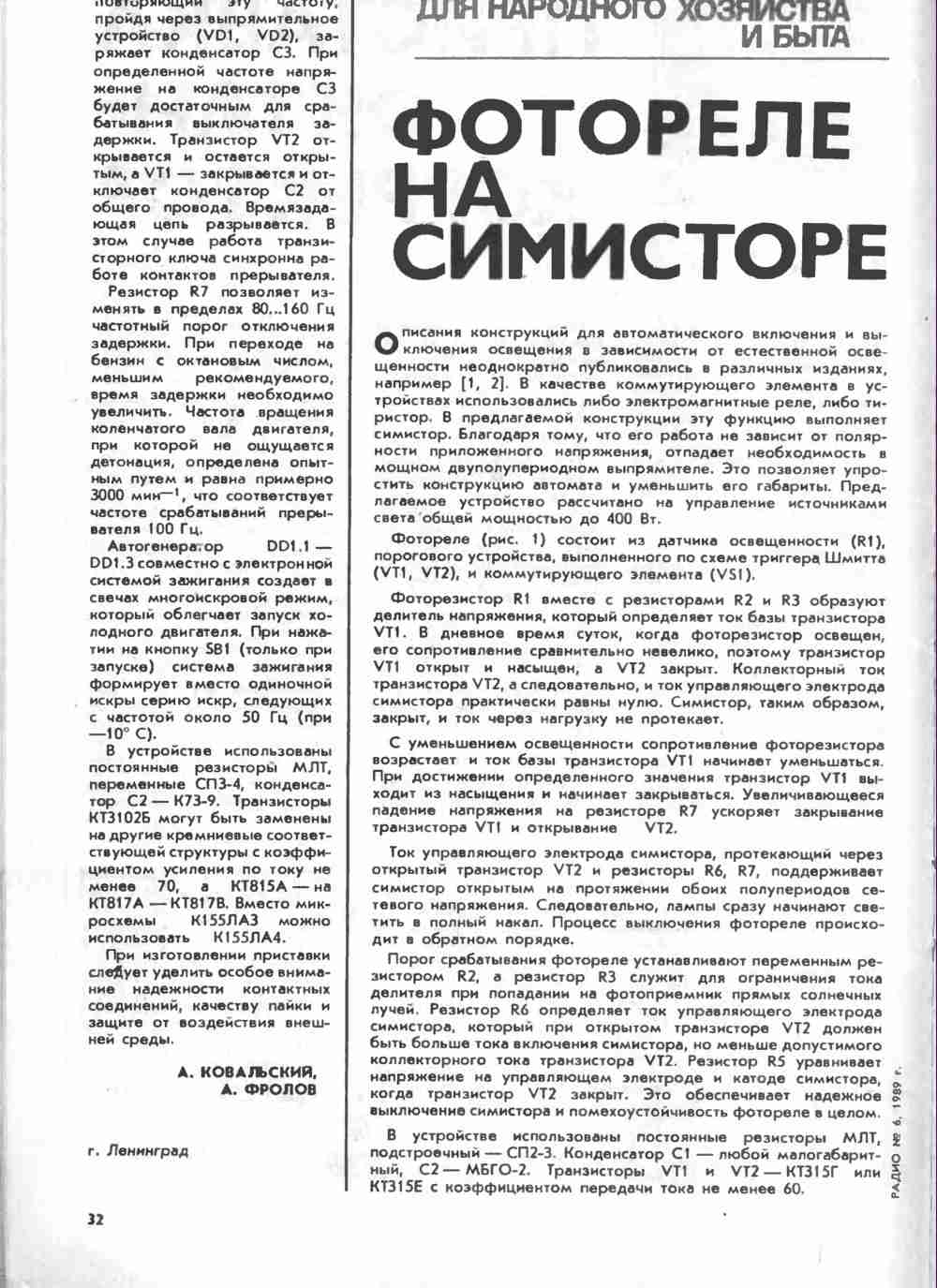

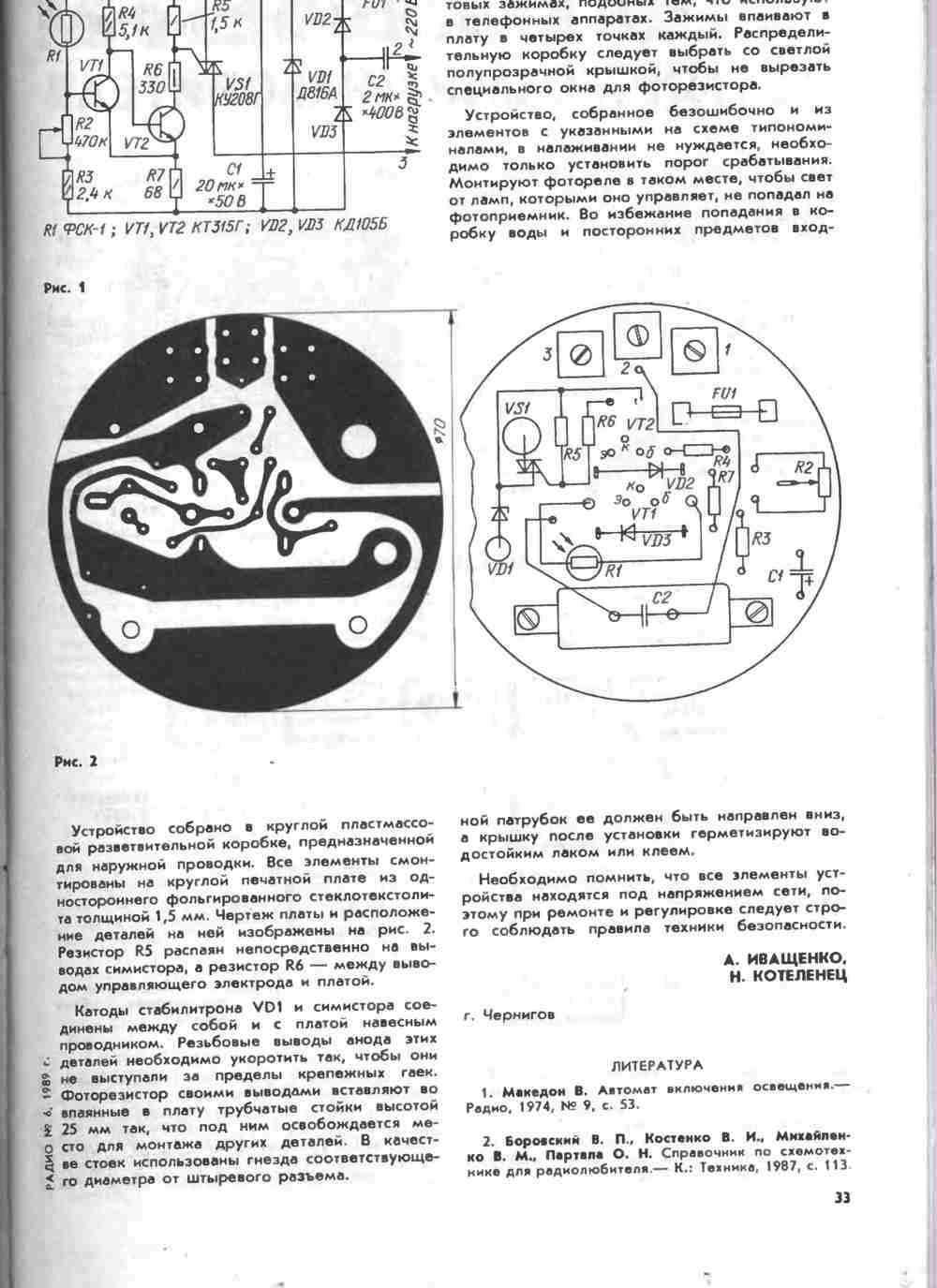

стр 1



на сейчас фоторезистор работает в диапазоне 50 Ом-150кОм (солнце - темно, буржуйский - какой не знаю, взял то что было в магазине)
R2+R3 подстроечник 10 кОм.
R4 - 10 кОм
R5+R6 лампочка на 12 вольт 40 Ом, но при включении похоже сопротивление возрастает до ~400 Ом(ток 0,028А)
R7-68 Ом
питаю 11,55 вольт (от компьютера 12,3 через диод - доходит 11,55).
транзисторы КТ312Б h21э ~45-49 (замеряно прибором)

-----------------------

Интересно вот что,
1 не сгорит ли 1-й транзистор за счет тока БЭ при ярком солнце и малом сопротивлении фоторезистора всегото 50 ом и почему?
2 эффект триггера как расчитать, 1й транзистор закрывается примерно на 0,75 В на базе относительно земли, а открывается уже при 2,55 В. На R7 напряжение вырастает с 0,14 до 2,37 В. Или лучше упростить и вместо лампочки воткнуть светодиод, токи уменшьшатся зато сопротивление цепи гулять не будет.
3 в статье указано на коэф передачи не меньше 60 ?? но работает и при H21э = 45. в чем подвох?

в общем схема допускающая самодеятельность в широких пределах но при этом еще рабочая.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение avr123.nm.ru » 05 авг 2009, 21:34

В PROTEUS пробовал собрать ?

rig писал(а):не сгорит ли 1-й транзистор за счет тока БЭ при ярком солнце и малом сопротивлении фоторезистора всегото 50 ом и почему ?
50 ом как бы включен последовательно с резистором ( 68 Ом * К.У. транзситора ) - это базовый ток будет примерно.
Последний раз редактировалось avr123.nm.ru 05 авг 2009, 21:35, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение rig » 05 авг 2009, 22:18

о, один клюнул
нет еще, я больше практик, передо мной собранная схема. хотя если очень захотеть :RTFM:
больше теория интересует, что куда и зачем. Планирую на лестничную полощадку такую штутку замутить, а в перспективе и на подъезд с коммутацией на 6м этаже чтоб никто не догадался.

Добавлено спустя 9 минут 41 секунду:
в перспективе интересно как правильно затормозить реакцию датчика, счас к примеру темно , светит настольная лампа - я рукой мимо провожу перекрывая свет на фоторезистор и датчик сразу срабатывает, руку убираю и датчик отклчается.

Добавлено спустя 33 минуты 55 секунд:

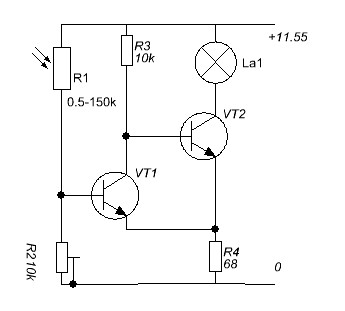

картинку подготовил
.JPG
.JPG (14.75 КиБ) Просмотров: 1648
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение avr123.nm.ru » 05 авг 2009, 23:40

Обычно вводят большие времена фильтрации-интеграции сигнала - 30 минут например.

А вот человечк потому и сделал систему без датчика освещения которая по календарю считает.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение rig » 06 авг 2009, 07:04

с утра идет дождь, можно сказать проливной. свет в окошке так и не появился. датчик в сработавшем состоянии - лампочка горит. Календарный врядли включит подсветку. Если с МК делать - там захочется индикацию подтянуть, кнопки для настройки понадобятся, оставлю идею на будущее.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение Victorovych » 06 авг 2009, 21:49

Попробуй так:
R4 задает уровень срабатывания, R2 гистерезис, R5С1 задержку переключения
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение rig » 06 авг 2009, 23:23

спасибо конечно за готовое решение, тут принципиально LM311 или можно любой опрационник? навыпивал с модемов разных кучу операционников, ни как не найдут применения.
9 8 августа посвободней буду, приведу свои прикидки. вообще хотелось немножко в схемотехнике разобраться, чьито готовые решения я всю жизнь собираю, из готовых кусочков разных схем свое тоже собирал. теперь торкнуло немножко посчитать.
к примеру R5C1 можно воткнутьт в разрыв базы VT2, получу задержку включения выключения.
знающие, пошлите меня в какой нибудь учебник для ускорения осознания. :oops:
Последний раз редактировалось rig 07 авг 2009, 12:28, всего редактировалось 1 раз.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение Victorovych » 07 авг 2009, 10:30

LM311 - вобще-то компаратор, в данной схеме именное она нужна, те что я знаю так не включишь.
Если включишь R5C1 в разрыв баэы VT2 - получишь задержку
Почитать можно здесь http://www.fairchildsemi.com/ds/LM%2FLM311.pdf
и здесьhttp://www.radioscanner.ru/files/electronics/file5527/


Я когда схему рисовал ошибся :pardon: нужно фоторезистор и R3 поменять местами, а то логика обратная получается
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение SERGEY_M » 07 авг 2009, 10:55

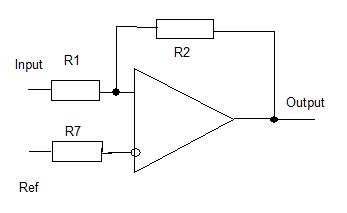

в данной схеме именное она нужна, те что я знаю так не включишь.

это почемуэто :shock:
.jpg
.jpg (7.11 КиБ) Просмотров: 1563

практически любой операционник может работать в режиме компаратора
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение Victorovych » 07 авг 2009, 11:42

там выход подключен так:
в данной схеме именное она нужна, те что я знаю так не включишь.

Это именно про приведенную схему
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение SERGEY_M » 07 авг 2009, 12:54

и что из этого следует? :shock:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение Victorovych » 07 авг 2009, 12:57

то что в схеме стоит 311,сделать можно на чем угодно. Полного аналога я не знаю, поэтому заменить пин2пин чем-то другим не получится
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение SERGEY_M » 07 авг 2009, 13:02

Ну пин ту пин необходим когда плата готовая есть и не охота сильно заморачиваться
В данном случае платы нет и возможностей по выбору комплектующих масса
тут принципиально LM311 или можно любой опрационник? навыпивал с модемов разных кучу операционников, ни как не найдут применения
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение rig » 07 авг 2009, 17:09

Хорошо что колупался, выложи проект чтоли.
R3 это для чего? Гистерезиса тут похоже нет?

Добавлено спустя 1 минуту 25 секунд:
imcool писал(а):Добавлено: 07 авг 2009 22:59

сообщение из будущего?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение imcool » 07 авг 2009, 20:59

вот колупался сегодня с протеусом :D
схемка автоматического освещения :) получилась...

мой сайтик про системы видео наблюдения http://www.video-supervision.ru
imcool

Сообщения: 11
Зарегистрирован: 08 апр 2009, 14:33
Откуда: Москва
ФИО: Дмитрий

След.
