расчет цепей автомата уличного освещения на транзисторах

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение Victorovych » 07 авг 2009, 22:18

SERGEY_M писал(а):Ну пин ту пин необходим когда плата готовая есть и не охота сильно заморачиваться
В данном случае платы нет и возможностей по выбору комплектующих масса

Я рисовал под конкретный компаратор, если надо под другой компаратор или под операционник привязка к распиновке будет другая. 2rig нужно под другую мс - пиши или рисуй, обсудим :friends:
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение rig » 08 авг 2009, 13:10

чтото ни как недогадаюсь как каритнку в протеусе сохранить, приходится экран скринить.
немножко поигрался, вроде работает.

foto_ulica_1.rar
(18.09 КиБ) Скачиваний: 7


Добавлено спустя 15 минут 58 секунд:

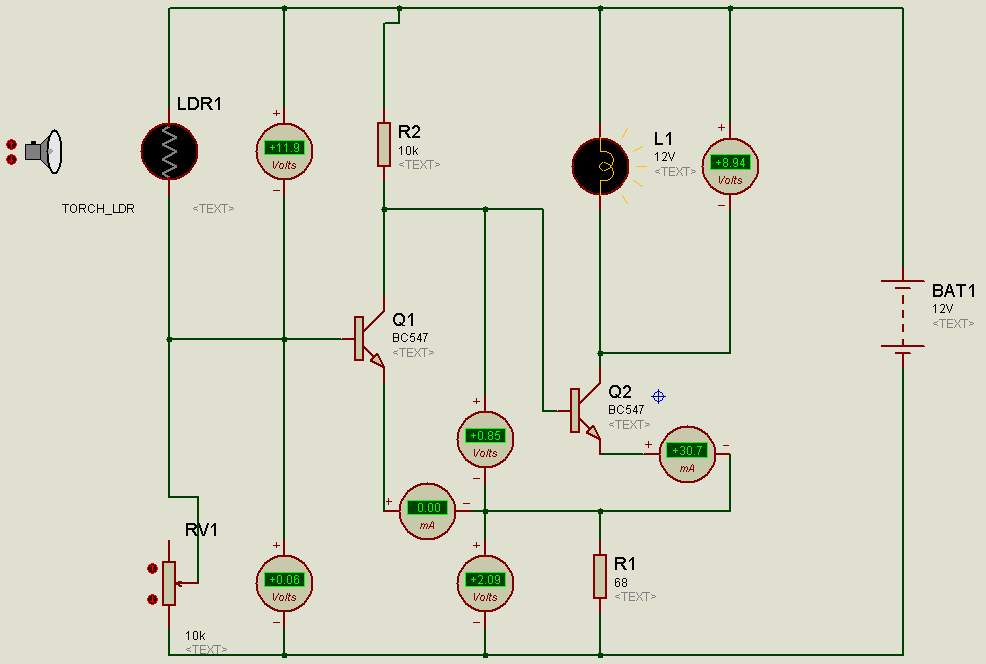

идем дальше, базу на плюс в реале думаю транзистор не выдержит в протеусе токбазы всего 44 мА
foto_ulica_KZ B VT1.jpg

по моим прикидкам
LaTeX: 12V / 68Om= 0.176A
поигрался с задержкой, емкость всего до 0.75 V заряжается - это нормально или надо поболеее, т.е. подругому воткнуть??
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение Victorovych » 08 авг 2009, 18:15

0.75V - это падение на диоде база-эммитер.
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение avr123.nm.ru » 08 авг 2009, 20:03

rig писал(а):идем дальше, базу на плюс в реале думаю транзистор не выдержит в протеусе токбазы всего 44 мА
foto_ulica_KZ B VT1.jpg

по моим прикидкам
LaTeX: 12V / 68Om= 0.176A


А ток коллектора каков ????

===========

Супер прога ! Создание видео происходящего на экране вашего ПК и последующее редактирование, наложение меток пояснений и прочие чудеса мультимедиа.

http://www.techsmith.com/camtasia.asp ( там видео ознакомительное есть )

скачать - TechSmith Camtasia Studio 6.0.2 Build 885 Rus
http://torrents.ru/forum/viewtopic.php?t=1712264

Но можно и демо юзать бесконечно в virtualPC virtualbox
Последний раз редактировалось avr123.nm.ru 07 сен 2009, 08:32, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение rig » 08 авг 2009, 22:32

avr123.nm.ru если к фотке приглядеться то Ic=45,3мА в реале не пробовал.
меня больше по С интересует ответ. Про глюки протеуса наслышен
Victorovych что 0,75 падает на переходе это понятно, на полевичке тоже С стоит хотя там наверняка поболее напряжение, тут чтото я недопонимаю и аналогия неполная

Добавлено спустя 2 минуты 47 секунд:
аа, счас будет красный шрифт, Ic=45,3мА ток эмитера это , ток коллектора будет на 0,1 меньше, завтра проект выложу тчоб не тупить
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение Victorovych » 10 авг 2009, 10:24

Полевик упровляется напряжением и сопротивление его затвора безконечность (почти),С там будет перезаряжаться через затворный резистор. В случае с биполярником заряд будет через базовый резистор, а разряд через него же и через эмиттерный переход.
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение rig » 12 авг 2009, 12:12

это я знаю.
короткое фоторезистора дает ток базы 150мА(пробовал с КТ312 и с ВС547, разница в 3мА 147 и 150), ток коллектора падает с 1,1 до 0,09мА.
напряжение К-0 с 0,19 вырастает до 10,2В

вот ведь, Хоровиц и компания уже давно все рассказали.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение avr123.nm.ru » 12 авг 2009, 23:38

Работает тригер в PROTEUS :D
Вложения
shmit.rar
(10.4 КиБ) Скачиваний: 7
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: расчет цепей автомата уличного освещения на транзисторах

Сообщение rig » 13 авг 2009, 19:53

с триггером более менее понятно, про расчет его пока не очень но ладно, еще посчитаю.
идем дальше я хочу прикрутить оптопару MOC3043
Выходной ток оптосимистора в пике может достигать 1 А (т.е., он может управлять силовым симистором достаточно большой мощности). Последняя цифра в номере - это группа по входному току полного открывания фотодиода - соответственно, 1=15 мА; 2=10 мА и 3=5 мА.

на выход и управлять семистором. Со схемотехникой вроде тоже понятно. Остается прикинуть сопротивление фоторезистора в условиях приближенных к боевым, тоесть когда надо включить нагрузку и выключить, плюс регулировать если возможно, задержку включения/выключения. Пока рою в этом направлении.

Добавлено спустя 1 минуту 50 секунд:
сейчас посижу до срабатывания схемы, и замерю сопротивление фоторезистора! :Search: Смерчает.

Добавлено спустя 22 минуты 55 секунд:
фоторезистор в сумерках 20 кОм
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзистора

Сообщение rig » 24 апр 2010, 20:56

ни чегосебе, я свой долгострой откапал! :)
вопрос у меня,
есть схемы типа такой:

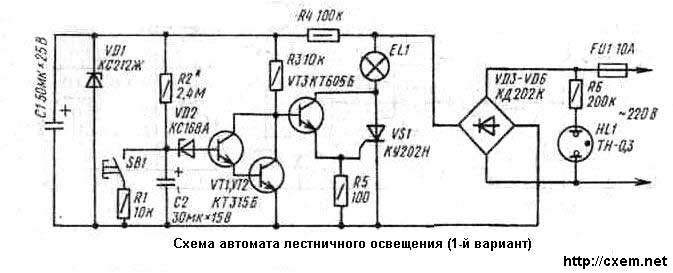

автомат лестничого освещения.jpg

тут с питанием управляющей части вроде все понятно, 220 режем резистором и стабилитроном, или конденсатором и резистором + стабилитрон. Пульсации сглаживаем емкостью, и пользуемся постоянкой.

есть схемы дипа диммера ставятся вместо выключателя:
диммер

откуда в последнем варианте берется питание на управляющую часть при максимлаьной яркости, по идее все что падает на тиристоре и все, это около 0,6 вольта или больше? Хотя схемы собираются на микросхемах и наверняка требуется около 5 вольт.

Добавлено спустя 22 минуты 25 секунд:
Re: расчет цепей автомата уличного освещения на транзисторах

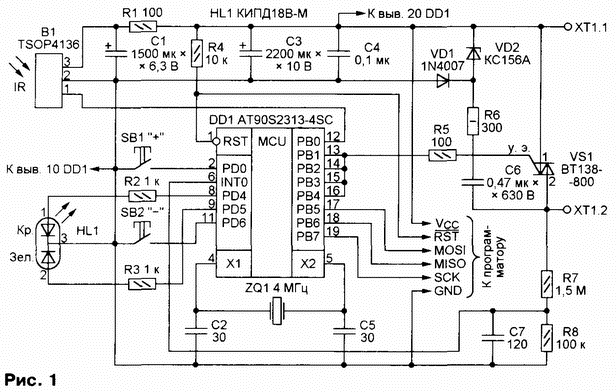

к примеру такая схема диммера:

откуда тут 5 вольт для МК берется? Сам выпрямитель понятен, но будет ли там 5 вольт?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзистора

Сообщение Romikgy » 24 апр 2010, 22:41

для тиристора и для диннистора (если не ошибаюсь в последней схеме он) нужно какое то напряжение для его открывания!
и он же закрывается при отсутствие тока. так вот этого импульса который открывает тиристор и хватает видать для заряда емкости С1 (во последней схеме) что бы поддержать нужный уровень напряжения для МК до следующего импульса открывания
ИМХО так
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: расчет цепей автомата уличного освещения на транзистора

Сообщение rig » 25 апр 2010, 07:44

вот еще подобная схема:


Тоесть с извлечением питания для нужд управления можно не беспокоиться?
я хочу регулятор сделать вместо выключателя, или последовательно с ним.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзистора

Сообщение Romikgy » 25 апр 2010, 11:00

по идее об этом подумали разработчики схемы
делай))
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: расчет цепей автомата уличного освещения на транзистора

Сообщение rig » 25 апр 2010, 21:16

целый день паял в протеусе, ни чего не вышло,подсветка в 3 сек - напруга с 12 падает до 5-6, а от такого нпряжения симистор не открывается.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: расчет цепей автомата уличного освещения на транзистора

Сообщение Romikgy » 25 апр 2010, 23:25

в даташите по bt138 написано что напряжение открытия порядка 1.65 вольт
при токе порядка 0.1ампер
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA
