Доброго всем времени суток!
Собрал значит я схему: http://www.micro-examples.com/public/microex-navig/doc/090-ultrasonic-ranger.html ультразвукового сонара. Собрал, правда несколько видоизмененную, ниже перечислю список изменений:
1. R1 2,2К
2. T1 PN2222A (подбирал близкий по мощности и характеристикам)
3. L1 параллельно подключил 2 катушки: 1 мГн и 1,5 мГн = 600 мкГн
4. Программу переписал на МК Мега32 язык BasCom
5. PWM линию соединил с портом A5, Pulse соединил с A1 МК

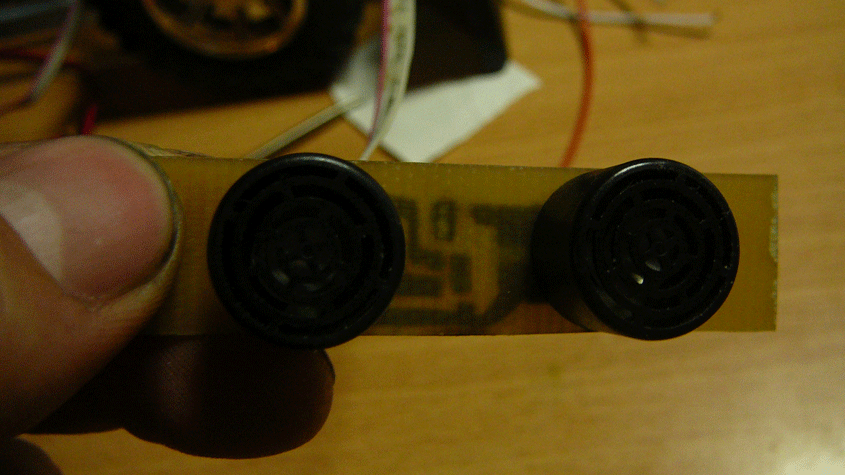

УЗ приемник и передатчик: MA40S4S + MA40S4R, питание 4,2 В
Генерирую программый ШИМ с частотой 38 кГц, снимаю результат по ADC МК
Результат: транзистор T1 греется, причем греется даже если я отключаю его от МК, то есть не подаю сиграла на базу транзистора. Добился чтобы транзистор почти не грелся в "холостом" режиме, убрав со схемы резистор R2. Но при подключении к МК - все равно греется.

Бьюсь с девайсом уже 2ой день - ничего понять не могу, осциллографом смотрел - ШИМ подается на УЗ передатчик, но с приемника ничего нет.

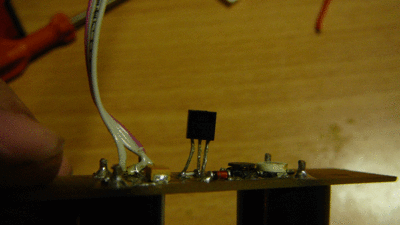

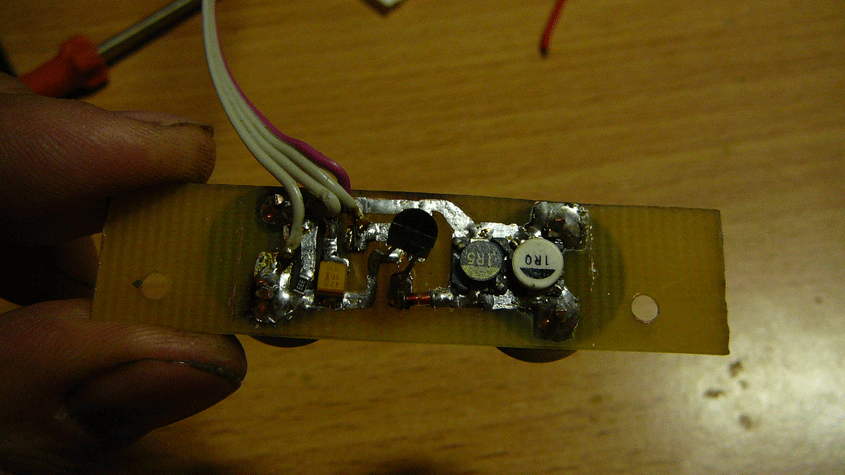

Ниже выкладываю ресурсы которыми пользовался

Я чё-то не понял: и это что ли вся схема (та что по ссылке)? И больше ничего?
Просто эту схемку сразу на порты меги?

Да сразу на порты Меги

Базу Т1 на общий притяни через кОм так 10 и больше.
почему 38 кГц ?
надо брать ту частоту, что к твоим капсулям, обычно 40 кГц.
но советуют частоту подбирать к конкретному экземпляру. тем более, что у тебя тут LC колебательный контур ... тут бы и индуктивность катушки подбирать к конкретному экземпляру.
хотя, если 30 to 200 centimeters хватает ... то ну его нафиг, все подборы

Vovan, а чего такого ? работать обязано.
можно ещё RC фильтр сунуть. и µC с ОУ на борту ...

кстати... это идея

мутная схемка-то
такое впечатление, что транзистор будет всегда открыт.
хоть 0, хоть 5В подавай на PWM - на базе транзистора должно получаться более 0.6В по отношению к эмиттеру и всегда будет он открыт и будет через него ток течь в зависимости от H транзистора.

mandigit писал(а):...такое впечатление, что транзистор будет всегда открыт...

В том то и дело что так и получается, но на форуме первоисточника у народа проблемы были только с программой, а не с железом...

galex1981 писал(а):

mandigit писал(а):...такое впечатление, что транзистор будет всегда открыт...

В том то и дело что так и получается, но на форуме первоисточника у народа проблемы были только с программой, а не с железом...

посчитаем детальней:
питание 5В
при подаче 0 на вход PWM делитель оставит на базе транзистора 5*3.3/10=1.65В.
Ток через резисторе 10К составит примерно (5-0,8)/10000 = 0.42mA. В зависимости от применяемого транзистора (допустим с h=100)

При подаче 1 на PWM ток через базу транзистора составит
сопротивление параллельно соединенных резисторов (10K*3K3/(10K+3K3) = 2.48K)
падение напряжения на переходе эмиттер - база 0,8В
ток через базу (5-0,8)/2.48K=1.7mA
ток через эмиттер-коллектор = 170mA

при подаче 0
напряжение на базе будет определяться падением на переходе емиттер-база (0.8В)
ток через резистор 10К составит (5-0./10K = 0.42mA
часть тока уйдет через резистор 3K3 (0.8В/3K3 = 0.24mA)
оставшийся ток(0.18mA) уйдет через переход база-эмиттер и приведет к возникновению тока 24mA в цепи коллектора

то есть, можно ожидать, что раскачка излучателя все-таки будет происходить, хотя и криво

Надо просто заменить транзистор на полевик с логическим управлением - и можно хоть кромкоговоритель раскачивать без проблем.

Если менять на полевик, то N канальный нужно брать будет?

ДА, Н- канальный.
Но поменьше мощности, а то МК не может переключать так часто его.
И резистор поставить меньше на затвор.

Еще вопрос: защитный диод тогда нужен будет или нет?

Это не защитный диод имхо, он нужен, чтоб энергия обратно не пошла.
Короче он нужен.

Спасибо, за советы, вечером дома проверю, отпишусь

Vovan, а чего такого ?

виноват невнимательно читал...
прохлопал что в данном варианте ADC на приёме используется...
Я тоже строю, в данное время УЗ дальномер, но по схеме примерно похожей на
viewtopic.php?p=53110#p53110 только без макса и с дисплеем... у меня уже просто глаз "замылился" ОУ в приёмном тракте...

вообще ... транзистор там приоткрыт, наверное, для получения обоих "полупериодов" ...
возможно, только в таком случае и получается достойный резонанс ... фих знает. надо тыкать осциллоглядом.
