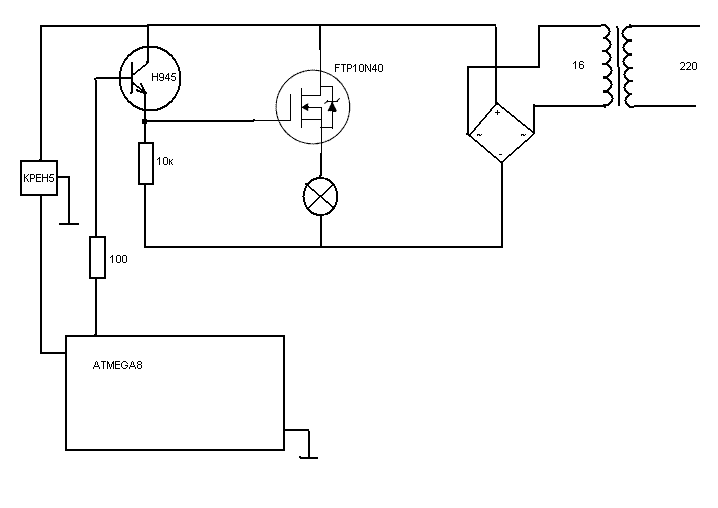

Как при помощи МК включать мощьные нагрузки? К примеру есть нагрузка потребляющая 5 Ампер при напряжении 15 Вольт. Не силён я в расчетах такого плана. Подумал управлять полевым транзистором, что был под рукой FTP10N40. Соорудил схемку, проверил - работает. Пока не подключая к ножке МК взялся на положительную клемму питания и базу транзистора H945, лампа загорелась. Но когда всё запустил вместе с МК, ничего не работало. По началу подумал - порт спалил. Проверил, всё впорядке - 5 вольт есть. Но полевик не хотел открываться. Разъясните что я не так сделал.

Поменяй местами резистор и Н945 и будет тебе щастье. А то так из базы через 10 килоом ток мизерный течет. Кстати между портом и базой тоже 100 ом не помешает...

Нагрузку включи между питанием и стоком полевика.

-= Александр =- писал(а):Поменяй местами резистор и Н945 и будет тебе щастье...

Каким оно будет ?

Добавлено спустя 5 минут 17 секунд:

loid писал(а):Подумал управлять полевым транзистором, что был под рукой FTP10N40.

У нас есть топик на форуме: "Транзистор - как работает"

viewtopic.php?f=11&t=3323

Посмотрите. Можно распечатать картинки.

loid писал(а):Как при помощи МК включать мощьные нагрузки?

Пример в задаче-упражнении - http://avr123.nm.ru/z8.htm

И в топике про "Н-мост" смотрите.

Нашел причину, но не знаю как бороться с этим. Не знаю было ли у кого такое.
Если на базу транзистора подаю "+" до КРЕНки - полевик открывается, если после - молчит. Что не так?

имеется ввиду транзистор H945

loid писал(а):Что не так?

"Транзистор - как работает" ЧИТАТЬ !!! думать ! делать !
viewtopic.php?f=11&t=3323

в какое место нагрузку "воткнуть" - там нарисовано - http://avr123.nm.ru/z8.htm

Как говорил, с полевиками дело не имел, так сказать только начинаю набирать опыт. Из ссылки "Транзистор - как работает" ЧИТАТЬ !!! думать ! делать !
viewtopic.php?f=11&t=3323 понял что полевой транзистор открывается не постоянным напряжением через затвор, а постоянно меняющимся, т.к. сам затвор изолирован. Хорошо, предположим что он у меня открывается до КРЕНки из за того что по пинания нет фильтра, благодаря полуволне (50 Гц) он открывается. После КРЕНки стоит конженсатор, который сглаживает все пульсации, тем самым не давая открыться полевику. Правильно рассуждаю?
НО!!! Выкючил из сети трансформатор, параллельно выпрямленному напряжению моста "посадил" аккумулятор 12В, другими словами запитал схему от него. Отпаиваю от ножми МК сопративление 100 Ом и тыкаю перед КРЕНой. О чудо, полевик открылся!!! Тыкаю после КРЕНки - полевик молчит. Вот тут начался конкретный мозговой ступор. По идее полевик не должен открыться, или открылся бы на доли секунды, пока есть изменение на затворе. А потом опять закроется.

такс.. как-то плохо читали... или там плохо написано.. полевик открывается потенциалом на затворе, относительно истока...

полевик, тем выводом, где щас к нему подключена лампочка, прицепите на землю.. лампочку между противоположным выводом и плюсом... проверя что у васна работает, посмотрите, какое напряжение у вас на резистора в 10к падает... оно должно быть хотя бы вольт 5....

loid писал(а):Из ссылки "Транзистор - как работает" ЧИТАТЬ !!! думать ! делать !

viewtopic.php?f=11&t=3323 понял что полевой транзистор открывается не постоянным напряжением через затвор, а постоянно меняющимся, т.к. сам затвор изолирован.

Переситайте ще раз и НА РИСУНОК ПОСМОТРИТЕ ! - viewtopic.php?f=11&t=3323

Добавлено спустя 2 минуты 5 секунд:

loid писал(а):По идее полевик не должен открыться, или открылся бы на доли секунды, пока есть изменение на затворе. А потом опять закроется.

Ваша идея не верная.

По менял по схеме лампочку снизу ввурх. О чудо - заработало. Только так и не въехал как Получается полевики нужно заземлять стоком?

loid писал(а):поставил лампу вверх и заработало

Я ж вам ДАВНО уж указал пример ТАКОГО включения в задаче-упражнении - http://avr123.nm.ru/z8.htm

loid писал(а):Получается полевики нужно заземлять стоком?

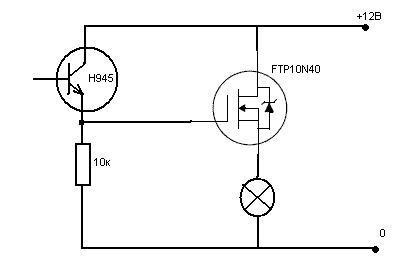

Нет, не нужно. Надо делать вот так

Я это читал. Почему же у меня не работало когда нагрузку подцеплял к СТОКу. Подцепив к ИСТОКу - всё работает. Ну не доходит пока, что тут поделать.

loid писал(а):Я это читал. Почему же у меня не работало когда нагрузку подцеплял к СТОКу. Подцепив к ИСТОКу - всё работает. Ну не доходит пока, что тут поделать.

Потому что вы не сделали того что на рисунке СИНИМ НАРИСОВАНО в размере 10 вольт (и поменьше для logic MOSFET).

Мозг перешел порог переключения до понимания! Спасибо за помощь, все понял. По даташиту на этот полевик говориться, что для полного открывания нужно приложить напряжение 30Вольт . Просто я думал что 5 Вольт хватит.
Если что извините за тупость, просто что то новое в мозг впихнуть не легко, а понять ещё тружнее.

Теперь проблема - где взять 30 Вольт. Или полевик поменять надо, посоветуйте, который при 10 -12 вольт полностью откроется.
Хотя есть ещё два таких транзистора. А если их тупо запараллелить (3шт.)?

loid писал(а):По даташиту на этот полевик говориться, что для полного открывания нужно приложить напряжение 30 Вольт

на БРЕД очень похоже. Покажите такой даташит - наверно на рулоне напечатан ? Дак это по прмому назначению использовать лучше не читая.

loid писал(а): Теперь проблема - где взять 30 Вольт.

Просто ПРОЧИТАЙТЕ НАКОНЕЦ ВНИМАТЕЛЬНО РИСУНОК ! и делайте как там написано.

============

Даташит похоже вот такой как в приыепе
